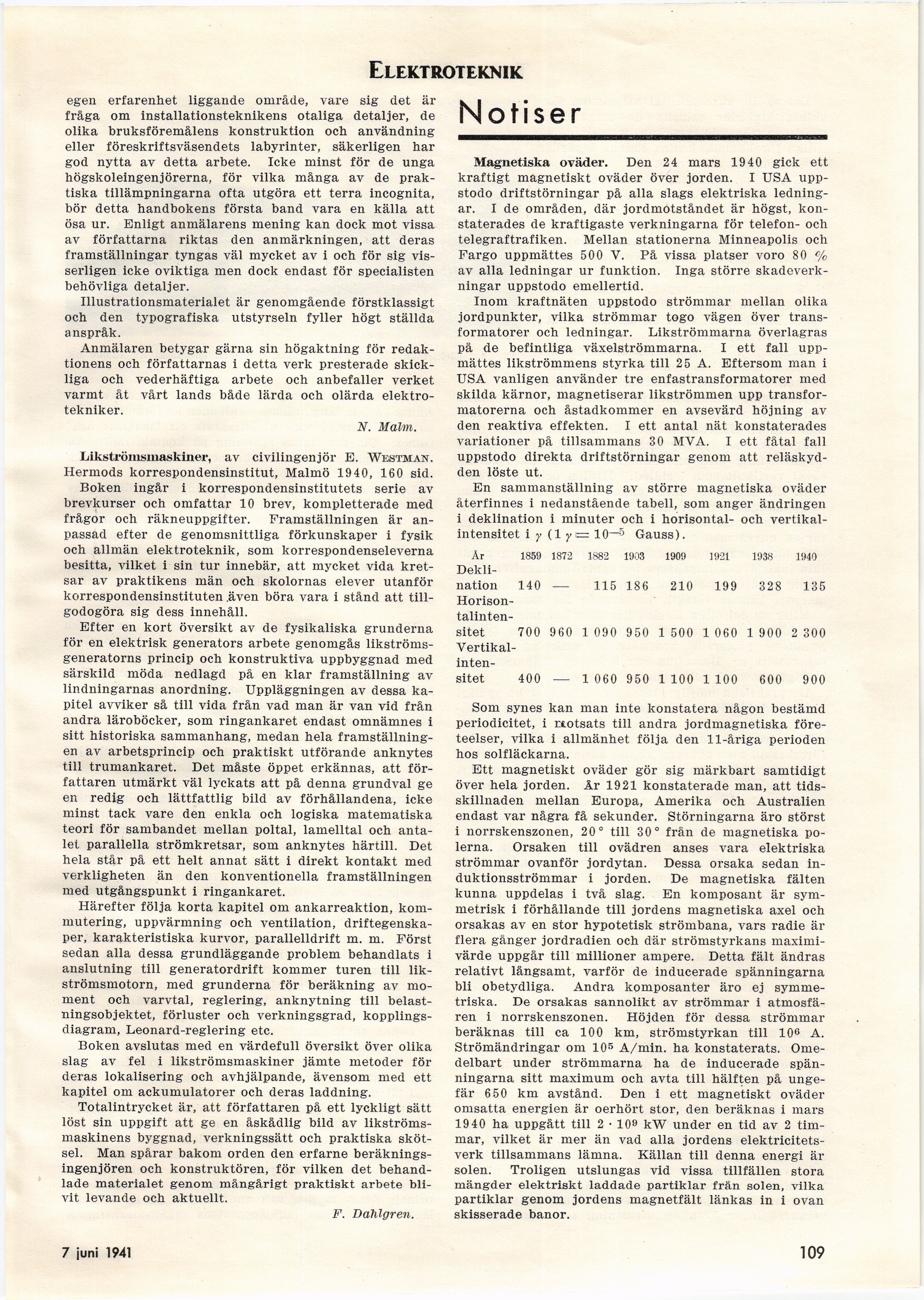

Elektroteknik
egen erfarenhet liggande område, vare sig det är
fråga om installationsteknikens otaliga detaljer, de
olika bruksföremålens konstruktion och användning
eller föreskriftsväsendets labyrinter, säkerligen har
god nytta av detta arbete. Icke minst för de unga
högskoleingenjörerna, för vilka många av de
praktiska tillämpningarna ofta utgöra ett terra incognita,
bör detta handbokens första band vara en källa att
ösa ur. Enligt anmälarens mening kan dock mot vissa
av författarna riktas den anmärkningen, att deras
framställningar tyngas väl mycket av i och för sig
visserligen icke oviktiga men dock endast för specialisten
behövliga detaljer.
Illustrationsmaterialet är genomgående förstklassigt
och den typografiska utstyrseln fyller högt ställda
anspråk.
Anmälaren betygar gärna sin högaktning för
redaktionens och författarnas i detta verk presterade
skickliga och vederhäftiga arbete och anbefaller verket
varmt åt vårt lands både lärda och olärda
elektrotekniker.
N. Malm.
Likströmsmaskiner, av civilingenjör E. Westman.
Hermods korrespondensinstitut, Malmö 1940, 160 sid.
Boken ingår i korrespondensinstitutets serie av
brevkurser och omfattar 10 brev, kompletterade med
frågor och räkneuppgifter. Framställningen är
anpassad efter de genomsnittliga förkunskaper i fysik
och allmän elektroteknik, som korrespondenseleverna
besitta, vilket i sin tur innebär, att mycket vida
kretsar av praktikens män och skolornas elever utanför
korrespondensinstituten .även böra vara i stånd att
tillgodogöra sig dess innehåll.
Efter en kort översikt av de fysikaliska grunderna
för en elektrisk generators arbete genomgås
likströmsgeneratorns princip och konstruktiva uppbyggnad med
särskild möda nedlagd på en klar framställning av
lindningarnas anordning. Uppläggningen av dessa
kapitel avviker så till vida från vad man är van vid från
andra läroböcker, som ringankaret endast omnämnes i
sitt historiska sammanhang, medan hela
framställningen av arbetsprincip och praktiskt utförande anknytes
till trumankaret. Det måste öppet erkännas, att
författaren utmärkt väl lyckats att på denna grundval ge
en redig och lättfattlig bild av förhållandena, icke
minst tack vare den enkla och logiska matematiska
teori för sambandet mellan poltal, lamelltal och
antalet parallella strömkretsar, som anknytes härtill. Det
hela står på ett helt annat sätt i direkt kontakt med
verkligheten än den konventionella framställningen
med utgångspunkt i ringankaret.
Härefter följa korta kapitel om ankarreaktion,
kom-mutering, uppvärmning och ventilation,
driftegenskaper, karakteristiska kurvor, parallelldrift m. m. Först
sedan alla dessa grundläggande problem behandlats i
anslutning till generatordrift kommer turen till
likströmsmotorn, med grunderna för beräkning av
moment och varvtal, reglering, anknytning till
belastningsobjektet, förluster och verkningsgrad,
kopplingsdiagram, Leonard-reglering etc.
Boken avslutas med en värdefull översikt över olika
slag av fel i likströmsmaskiner jämte metoder för
deras lokalisering och avhjälpande, ävensom med ett
kapitel om ackumulatorer och deras laddning.
Totalintrycket är, att författaren på ett lyckligt sätt
löst sin uppgift att ge en åskådlig bild av
likströmsmaskinens byggnad, verkningssätt och praktiska
skötsel. Man spårar bakom orden den erfarne
beräkningsingenjören och konstruktören, för vilken det
behandlade materialet genom mångårigt praktiskt arbete
blivit levande och aktuellt.
F. Dahlgren.
Notiser
Magnetiska oväder. Den 24 mars 1940 gick ett
kraftigt magnetiskt oväder över jorden. I USA
uppstodo driftstörningar på alla slags elektriska
ledningar. I de områden, där jordmotståndet är högst,
konstaterades de kraftigaste verkningarna för telefon- och
telegraftrafiken. Mellan stationerna Minneapolis och
Fargo uppmättes 500 Y. På vissa platser voro 80 %
av alla ledningar ur funktion. Inga större
skadeverkningar uppstodo emellertid.
Inom kraftnäten uppstodo strömmar mellan olika
jordpunkter, vilka strömmar togo vägen över
transformatorer och ledningar. Likströmmarna överlagras
på de befintliga växelströmmarna. I ett fall
uppmättes likströmmens styrka till 25 A. Eftersom man i
USA vanligen använder tre enfastransformatorer med
skilda kärnor, magnetiserar likströmmen upp
transformatorerna och åstadkommer en avsevärd höjning av
den reaktiva effekten. I ett antal nät konstaterades
variationer på tillsammans 30 MVA. I ett fåtal fall
uppstodo direkta driftstörningar genom att
reläskydden löste ut.
En sammanställning av större magnetiska oväder
återfinnes i nedanstående tabell, som anger ändringen
i deklination i minuter och i horisontal- och
vertikalintensitet i y (1 yc=. 10—5 Gauss).
Ar 1859 1872 1882 1903 1909 1921 1938 1940 [-Deklination-]
{+Dekli-
nation+} 140 — 115 186 210 199 328 135 [-Horisontalintensitet-]
{+Horison-
talinten-
sitet+} 700 960 1 090 950 1 500 1 060 1 900 2 300 [-Vertikalintensitet-]
{+Vertikal-
inten-
sitet+} 400 — 1 060 950 1 100 1 100 600 900
Som synes kan man inte konstatera någon bestämd
periodicitet, i motsats till andra jordmagnetiska
företeelser, vilka i allmänhet följa den 11-åriga perioden
hos solfläckarna.
Ett magnetiskt oväder gör sig märkbart samtidigt
över hela jorden. År 1921 konstaterade man, att
tidsskillnaden mellan Europa, Amerika och Australien
endast var några få sekunder. Störningarna äro störst
i norrskenszonen, 20° till 30° från de magnetiska
polerna. Orsaken till ovädren anses vara elektriska
strömmar ovanför jordytan. Dessa orsaka sedan
induktionsströmmar i jorden. De magnetiska fälten
kunna uppdelas i två slag. En komposant är
symmetrisk i förhållande till jordens magnetiska axel och
orsakas av en stor hypotetisk strömbana, vars radie är
flera gånger jordradien och där strömstyrkans
maximivärde uppgår till millioner ampere. Detta fält ändras
relativt långsamt, varför de inducerade spänningarna
bli obetydliga. Andra komposanter äro ej
symmetriska. De orsakas sannolikt av strömmar i
atmosfären i norrskenszonen. Höjden för dessa strömmar
beräknas till ca 100 km, strömstyrkan till 10° A.
Strömändringar om 105 A/min. ha konstaterats.
Omedelbart under strömmarna ha de inducerade
spänningarna sitt maximum och avta till hälften på
ungefär 650 km avstånd. Den i ett magnetiskt oväder
omsatta energien är oerhört stor, den beräknas i mars
1940 ha uppgått till 2-10» kW under en tid av 2
timmar, vilket är mer än vad alla jordens
elektricitetsverk tillsammans lämna. Källan till denna energi är
solen. Troligen utslungas vid vissa tillfällen stora
mängder elektriskt laddade partiklar från solen, vilka
partiklar genom jordens magnetfält länkas in i ovan
skisserade banor.
7 juni 1941
109
