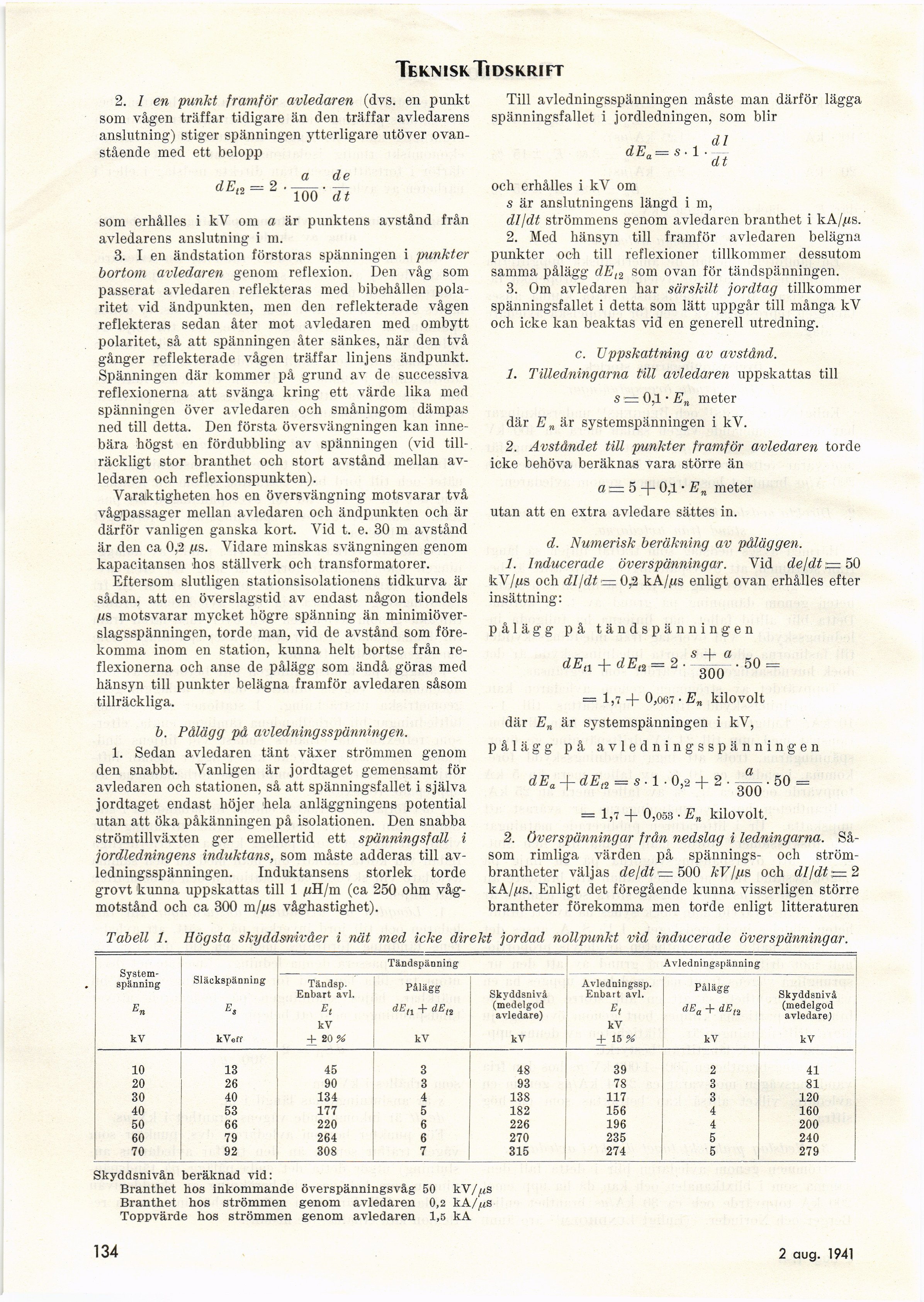

2. I en punkt framför avledaren (dvs. en punkt
som vågen träffar tidigare än den träffar avledarens
anslutning) stiger spänningen ytterligare utöver
ovanstående med ett belopp
a de
dE» = 2-m-dt
som erhålles i kV om a är punktens avstånd från
avledarens anslutning i m.
3. I en ändstation förstoras spänningen i punkter
bortom avledaren genom reflexion. Den våg som
passerat avledaren reflekteras med bibehållen
polaritet vid ändpunkten, men den reflekterade vågen
reflekteras sedan åter mot avledaren med ombytt
polaritet, så att spänningen åter sänkes, när den två
gånger reflekterade vågen träffar linjens ändpunkt.
Spänningen där kommer på grund av de successiva
reflexionerna att svänga kring ett värde lika med
spänningen över avledaren och småningom dämpas
ned till detta. Den första översvängningen kan
innebära högst en fördubbling av spänningen (vid
tillräckligt stor branthet och stort avstånd mellan
avledaren och reflexionspunkten).
Varaktigheten hos en översvängning motsvarar två
vågpassager mellan avledaren och ändpunkten och är
därför vanligen ganska kort. Vid t. e. 30 m avstånd
är den ca 0,2 /is. Vidare minskas svängningen genom
kapacitansen hos ställverk och transformatorer.
Eftersom slutligen stationsisolationens tidkurva är
sådan, att en överslagstid av endast någon tiondels
ius motsvarar mycket högre spänning än
minimiöver-slagsspänningen, torde man, vid de avstånd som
förekomma inom en station, kunna helt bortse från
reflexionerna och anse de pålägg som ändå göras med
hänsyn till punkter belägna framför avledaren såsom
tillräckliga.
b. Pålägg på avledningsspänningen.
1. Sedan avledaren tänt växer strömmen genom
den snabbt. Vanligen är jordtaget gemensamt för
avledaren och stationen, så att spänningsfallet i själva
jordtaget endast höjer hela anläggningens potential
utan att öka påkänningen på isolationen. Den snabba
strömtillväxten ger emellertid ett spänningsfall i
jordledningens induktans, som måste adderas till
av-ledningsspänningen. Induktansens storlek torde
grovt kunna uppskattas till 1 /Æ/rri (ca 250 ohm
vågmotstånd och ca 300 m/^us våghastighet).
Till avledningsspänningen måste man därför
spänningsfallet i jordledningen, som blir
dE„=s- 1 •
dl
dt
och erhålles i kV om
s är anslutningens längd i m,
dl/dt strömmens genom avledaren branthet i kA//xs.
2. Med hänsyn till framför avledaren belägna
punkter och till reflexioner tillkommer dessutom
samma pålägg dEt2 som ovan för tändspänningen.
3. Om avledaren har särskilt jordtag tillkommer
spänningsfallet i detta som lätt uppgår till många kV
och icke kan beaktas vid en generell utredning.
c. Uppskattning av avstånd.
1. Tilledningarna till avledaren uppskattas till
s ■= 0,1 • En meter
där E n är systemspänningen i kV.
2. Avståndet till punkter framför avledaren torde
icke behöva beräknas vara större än
a ,= 5 + 0,1 • En meter
utan att en extra avledare sättes in.
d. Numerisk beräkning av påläggen.
1. Inducerade överspänningar. Vid de/dt:— 50
kV//(s och dl/dt i=0,2 kA/jUS enligt ovan erhålles efter
insättning:
pålägg på tändspänningen
dEtl + dEt2 = 2 ■ - ’ a ■ 50 =
^ 12 300
= 1,7 + 0,067 • En kilo voit
där En är systemspänningen i kV,
pålägg på avledningsspänningen
dEn4-dE,
s.1.0,2 + 2.–.50 =
= 1,7 + 0,053 • En kilovolt.
2. Överspänningar från nedslag i ledningarna.
Såsom rimliga värden på spännings- och
ström-brantheter väljas de/dt ■= 500 kV/jus och dlldt — 2
kA/|US. Enligt det föregående kunna visserligen större
brantheter förekomma men torde enligt litteraturen
Tabell 1. Högsta skyddsnivåer i nät med icke direkt jordad nollpunkt vid inducerade överspänningar.
[-Systemspänning-]
{+System- spänning+} Tändspänning Avledningspänning
Släckspänning Es Tändsp. Enbart avi. Et kV Pålägg dEn + dE(t Skyddsnivå (medelgod avledare) Avledningssp. Enbart avi. El kV Pålägg cLEa + dEn Skyddsnivå (medelgod avledare)
kV k Ve ff + 20% kV kV ±15% kV kV
10 13 45 3 48 39 2 41
20 26 90 3 93 78 3 81
30 40 134 4 138 117 3 120
40 53 177 5 182 156 4 160
50 66 220 6 226 196 4 200
60 79 264 6 270 235 5 240
70 92 308 7 315 274 5 279
Skyddsnivån beräknad vid:
Branthet hos inkommande överspänningsvåg 50 kV/^s
Branthet hos strömmen genom avledaren 0,2 kA/^s
Toppvärde hos strömmen genom avledaren 1,5 kA
134
5 juli 1941
