Teknisk Tidskrift
100 fe-t)
To-E

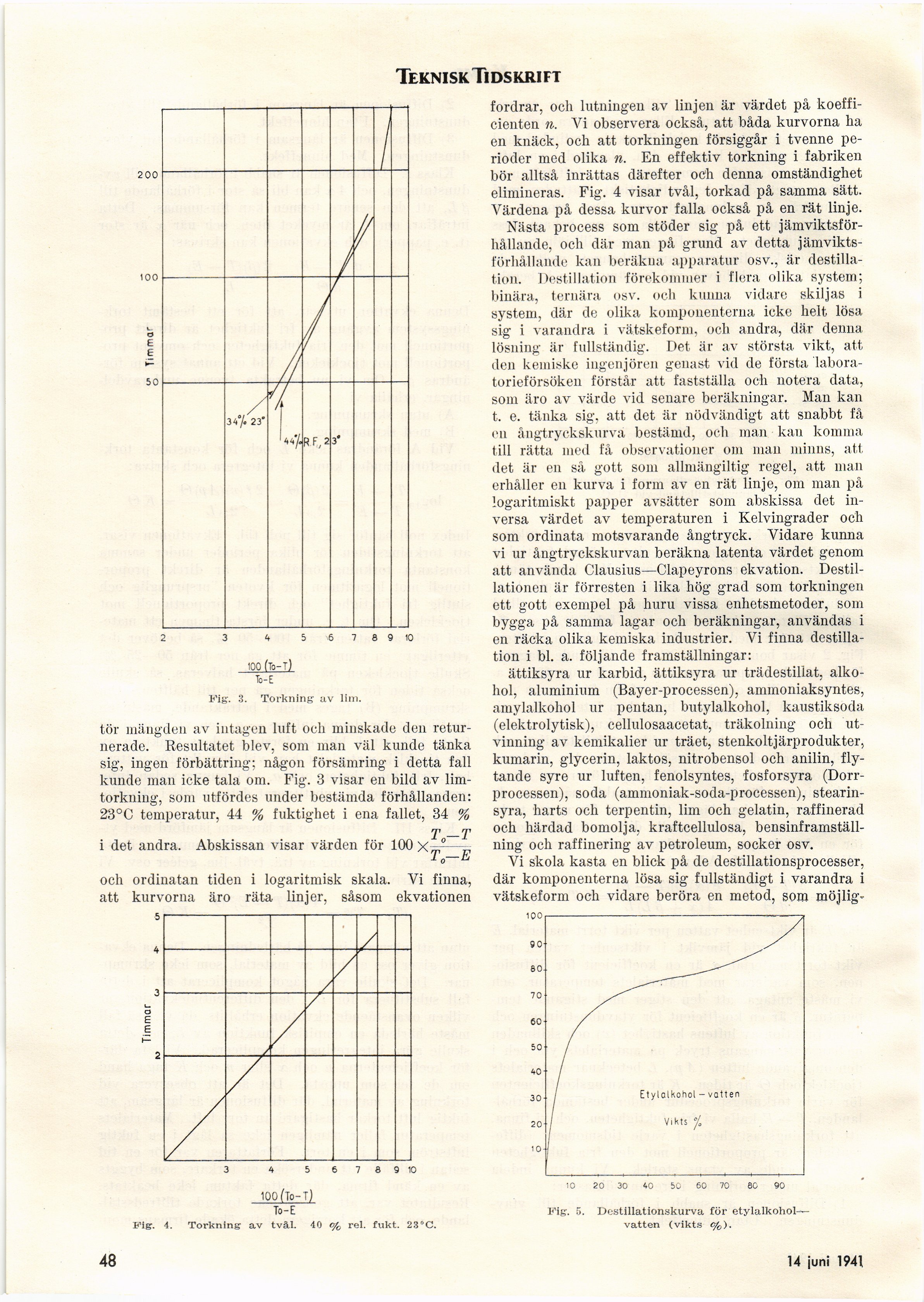

Fig. 3. Torkning av lim.
tör mängden av intagen luft och minskade den
retur-nerade. Resultatet blev, som man väl kunde tänka
sig, ingen förbättring; någon försämring i detta fall
kunde man icke tala om. Fig. 3 visar en bild av
limtorkning, som utfördes under bestämda förhållanden:
23°C temperatur, 44 % fuktighet i ena fallet, 34 %
T —T
i det andra. Abskissan visar värden för 100 x––-
T0-E
och ordinatan tiden i logaritmisk skala. Vi finna,
att kurvorna äro räta linjer, såsom ekvationen
3 4 56789 10
100(To-T)
To-E
4. Torkning- av tvål. 40 % rel. fukt. 23°C.
48
fordrar, och lutningen av linjen är värdet på
koefficienten n. Vi observera också, att båda kurvorna ha
en knäck, och att torkningen försiggår i tvenne
perioder med olika n. En effektiv torkning i fabriken
bör alltså inrättas därefter och denna omständighet
elimineras. Fig. 4 visar tvål, torkad på samma sätt.
Värdena på dessa kurvor falla också på en rät linje.
Nästa process som stöder sig på ett
jämviktsförhållande, och där man på grund av detta
jämviktsförhållande kan beräkna apparatur osv., är
destillation. Destillation förekommer i flera olika system;
binära, ternära osv. och kunna vidare skiljas i
system, där de olika komponenterna icke helt lösa
sig i varandra i vätskeform, och andra, där denna,
lösning är fullständig. Det är av största vikt, att
den keiniske ingenjören genast vid de första
laboratorieförsöken förstår att fastställa och notera data,
som äro av värde vid senare beräkningar. Man kan
t. e. tänka sig, att det är nödvändigt att snabbt få
en ångtryckskurva bestämd, och man kan komma
till rätta med få observationer om man minns, att,
det är en så gott som allmängiltig regel, att man
erhåller en kurva i form av en rät linje, om man på
logaritmiskt papper avsätter som abskissa det
in-versa värdet av temperaturen i Kelvingrader och
som ordinata motsvarande ångtryck. Vidare kunna
vi ur ångtryckskurvan beräkna latenta värdet genom
att använda Clausius—Clapeyrons ekvation.
Destillationen är förresten i lika hög grad som torkningen
ett gott exempel på huru vissa enhetsmetoder, som
bygga på samma lagar och beräkningar, användas i
en räcka olika kemiska industrier. Vi finna
destillation i bl. a. följande framställningar:
ättiksyra ur karbid, ättiksyra ur trädestillat,
alkohol, aluminium (Bayer-processen), ammoniaksyntes,
amylalkohol ur pentan, butylalkohol, kaustiksoda
(elektrolytisk), cellulosaacetat, träkolning och
utvinning av kemikalier ur träet, stenkoltjärprodukter,
kumarin, glycerin, laktos, nitrobensol och anilin,
flytande syre ur luften, fenolsyntes, fosforsyra
(Dorr-processen), soda (ammoniak-soda-processen),
stearinsyra, harts och terpentin, lim och gelatin, raffinerad
och härdad bomolja, kraftcellulosa,
bensinframställning och raffinering av petroleum, socker osv.
Vi skola kasta en blick på de destillationsprocesser,
där komponenterna lösa sig fullständigt i varandra i
vätskeform och vidare beröra en metod, som möjlig-
Fig. 5. Destillationskurva för etylalkohol
vatten (vikts %).
14 juni 1941
