Kemi
Ammoniak- Flytande Gasformig
Kompressor syntes ammoniak ammoniak
Destillation av flytande
luft till kväve
Svavelkis
Kisugn
Svaveldioxid
Centrifug
Elevator Transportör Ammonsulfat Säckningsmaskin

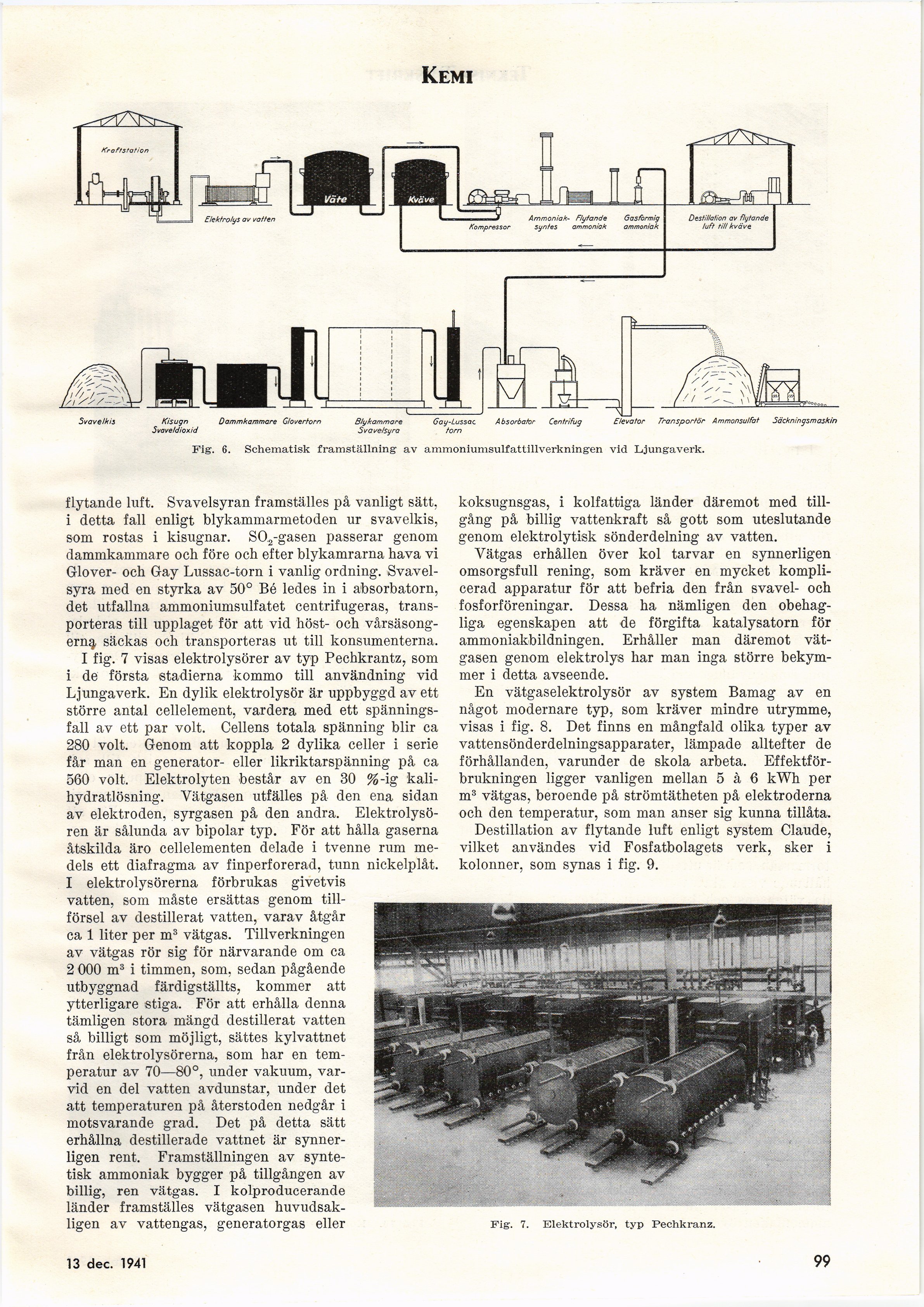

Fig. 6. Schematisk framställning av ammoniumsulfattillverkningen vid Ljungaverk.
flytande luft. Svavelsyran framställes på vanligt sätt.
i detta fall enligt blykammarmetoden ur svavelkis,
som rostas i kisugnar. S02-gasen passerar genom
dammkammare och före och efter blykamrarna hava vi
Glover- och Gay Lussac-torn i vanlig ordning.
Svavelsyra med en styrka av 50° Bé ledes in i absorbatorn,
det utfallna ammoniumsulfatet centrifugeras,
transporteras till upplaget för att vid höst- och
vårsäsong-enig, säckas och transporteras ut till konsumenterna.
I fig. 7 visas elektrolysörer av typ Pechkrantz, som
i de första stadierna kommo till användning vid
Ljungaverk. En dylik elektrolysör är uppbyggd av ett
större antal cellelement, vardera med ett
spänningsfall av ett par voit. Cellens totala spänning blir ca
280 voit. Genom att koppla 2 dylika celler i serie
får man en generator- eller likriktarspänning på ca
560 voit. Elektrolyten består av en 30 %-ig
kali-hydratlösning. Vätgasen utfälles på den ena sidan
av elektroden, syrgasen på den andra.
Elektrolysö-ren är sålunda av bipolär typ. För att hålla gaserna
åtskilda äro cellelementen delade i tvenne rum
medels ett diafragma av finperforerad, tunn nickelplåt.
1 elektrolysörerna förbrukas givetvis
vatten, som måste ersättas genom
tillförsel av destillerat vatten, varav åtgår
ca 1 liter per m3 vätgas. Tillverkningen
av vätgas rör sig för närvarande om ca
2 000 m3 i timmen, som. sedan pågående
utbyggnad färdigställts, kommer att
ytterligare stiga. För att erhålla denna
tämligen stora mängd destillerat vatten
så billigt som möjligt, sättes kylvattnet
från elektrolysörerna, som har en
temperatur av 70—80°, under vakuum,
varvid en del vatten avdunstar, under det
att temperaturen på återstoden nedgår i
motsvarande grad. Det på detta sätt
erhållna destillerade vattnet är
synnerligen rent. Framställningen av
syntetisk ammoniak bygger på tillgången av
billig, ren vätgas. I kolproducerande
länder framställes vätgasen
huvudsakligen av vattengas, generatorgas eller
koksugnsgas, i kolfattiga länder däremot med
tillgång på billig vattenkraft så gott som uteslutande
genom elektrolytisk sönderdelning av vatten.
Vätgas erhållen över kol tarvar en synnerligen
omsorgsfull rening, som kräver en mycket
komplicerad apparatur för att befria den från svavel- och
fosforföreningar. Dessa ha nämligen den
obehagliga egenskapen att de förgifta katalysatorn för
ammoniakbildningen. Erhåller man däremot
vätgasen genom elektrolys har man inga större
bekymmer i detta avseende.
En vätgaselektrolysör av system Bamag av en
något modernare typ, som kräver mindre utrymme,
visas i fig. 8. Det finns en mångfald olika typer av
vattensönderdelningsapparater, lämpade alltefter de
förhållanden, varunder de skola arbeta.
Effektförbrukningen ligger vanligen mellan 5 à 6 kWh per
m3 vätgas, beroende på strömtätheten på elektroderna
och den temperatur, som man anser sig kunna tillåta.
Destillation av flytande luft enligt system Claude,
vilket användes vid Fosfatbolagets verk, sker i
kolonner, som synas i fig. 9.
Fig. 7. Elektrolysör, typ Pechkranz.
13 sept. 1941
99
