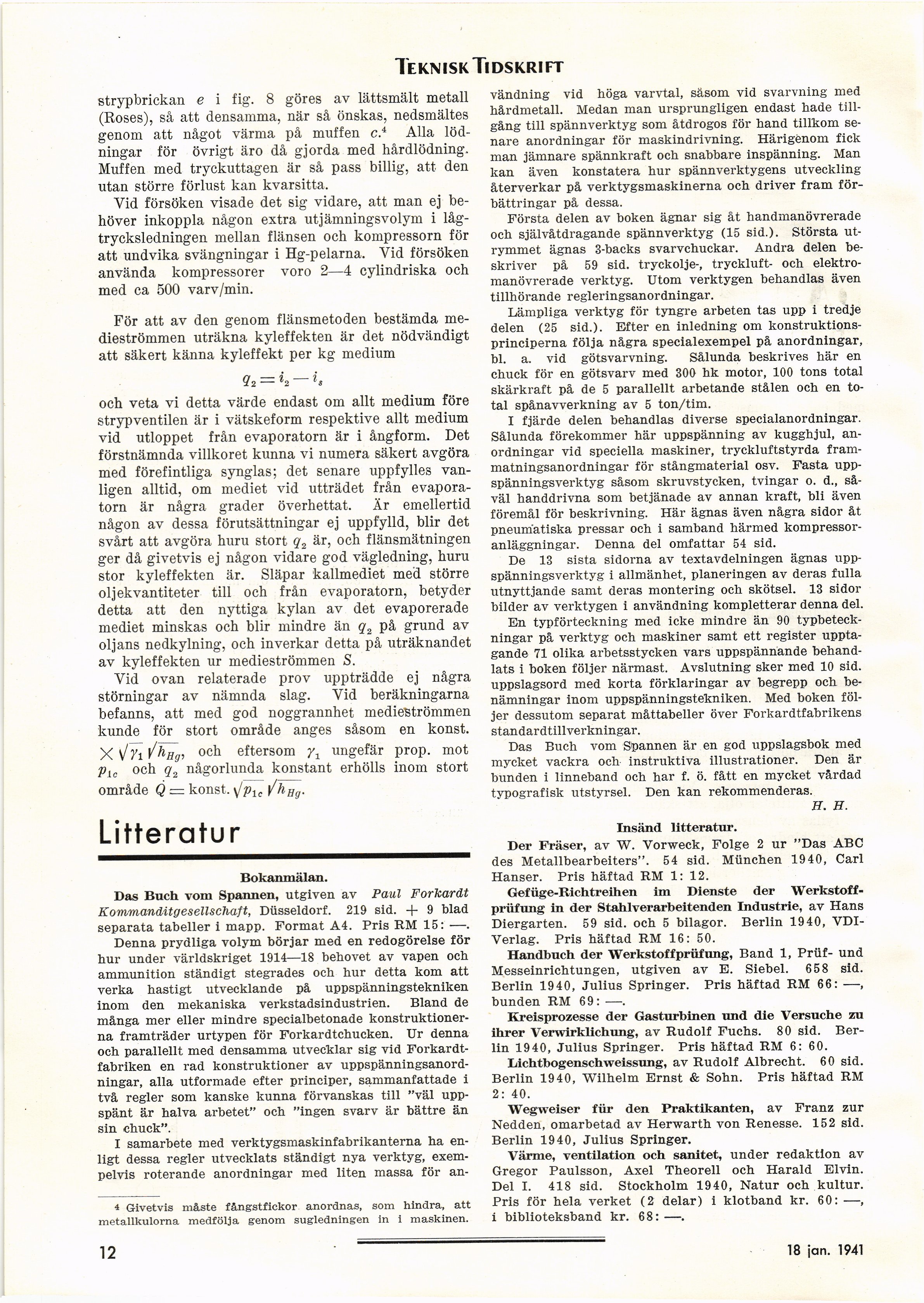

Teknisk Tidskrift
strypbrickan e i fig. 8 göres av lättsmält metall
(Roses), så att densamma, när så önskas, nedsmältes
genom att något värma på muffen c.4 Alla
lödningar för övrigt äro då gjorda med hårdlödning.
Muffen med tryckuttagen är så pass billig, att den
utan större förlust kan kvarsitta.
Yid försöken visade det sig vidare, att man ej
behöver inkoppla någon extra utjämningsvolym i
lågtrycksledningen mellan flänsen och kompressorn för
att undvika svängningar i Hg-pelarna. Vid försöken
använda kompressorer voro 2—4 cylindriska och
med ca 500 varv/min.
För att av den genom flänsmetoden bestämda
medieströmmen uträkna kyleffekten är det nödvändigt
att säkert känna kyleffekt per kg medium
Q 2 = h —«’»
och veta vi detta värde endast om allt medium före
strypventilen är i vätskeform respektive allt medium
vid utloppet från evaporatorn är i ångform. Det
förstnämnda villkoret kunna vi numera säkert avgöra
med förefintliga synglas; det senare uppfylles
vanligen alltid, om mediet vid utträdet från
evaporatorn är några grader överhettat. Är emellertid
någon av dessa förutsättningar ej uppfylld, blir det
svårt att avgöra huru stort q2 är, och flänsmätningen
ger då givetvis ej någon vidare god vägledning, huru
stor kyleffekten är. Släpar kallmediet med större
oljekvantiteter till och från evaporatorn, betyder
detta att den nyttiga kylan av det evaporerade
mediet minskas och blir mindre än q2 på grund av
oljans nedkylning, och inverkar detta på uträknandet
av kyleffekten ur medieströmmen S.
Yid ovan relaterade prov uppträdde ej några
störningar av nämnda slag. Vid beräkningarna
befanns, att med god noggrannhet medieströmmen
kunde för stort område anges såsom en konst.
X\Z?t V hHg, och eftersom y1 ungefär prop. mot
j)u och q2 någorlunda konstant erhölls inom stort
område Q z= konst. y/plc /hHg.
Litteratur
Bokanmälan.
Das Buch vom Spännen, utgiven av Paul Forkardt
Kommanditgesellscliaft, Düsseldorf. 219 sid. 4- 9 blad
separata tabeller i mapp. Format A4. Pris RM 15: —.
Denna prydliga volym börjar med en redogörelse för
hur under världskriget 1914—18 behovet av vapen och
ammunition ständigt stegrades och hur detta kom att
verka hastigt utvecklande på uppspänningstekniken
inom den mekaniska verkstadsindustrien. Bland de
många mer eller mindre specialbetonade
konstruktionerna framträder urtypen för Forkardtchucken. Ur denna
och parallellt med densamma utvecklar sig vid
Forkardt-fabriken en rad konstruktioner av
uppspänningsanord-ningar, alla utformade efter principer, sammanfattade i
två regler som kanske kunna förvanskas till "väl
uppspänt är halva arbetet" och "ingen svarv är bättre än
sin chuck".
I samarbete med verktygsmaskinfabrikanterna ha
enligt dessa regler utvecklats ständigt nya verktyg,
exempelvis roterande anordningar med liten massa för an-
* Givetvis måste fångstfickor anordnas, som hindra, att
metallkulorna medfölja genom sugledningen in i maskinen.
vändning vid höga varvtal, såsom vid svarvning med
hårdmetall. Medan man ursprungligen endast hade
tillgång till spännverktyg som åtdrogos för hand tillkom
senare anordningar för maskindrivning. Härigenom fick
man jämnare spännkraft och snabbare inspänning. Man
kan även konstatera hur spännverktygens utveckling
återverkar på verktygsmaskinerna och driver fram
förbättringar på dessa.
Första delen av boken ägnar sig åt handmanövrerade
och självåtdragande spännverktyg (15 sid.). Största
utrymmet ägnas 3-backs svarvchuckar. Andra delen
beskriver på 59 sid. tryckolje-, tryckluft- och
elektro-manövrerade verktyg. Utom verktygen behandlas även
tillhörande regleringsanordningar.
Lämpliga verktyg för tyngre arbeten tas upp i tredje
delen (25 sid.). Efter en inledning om
konstruktionsprinciperna följa några specialexempel på anordningar,
bl. a. vid götsvarvning. Sålunda beskrives här en
chuck för en götsvarv med 300 hk motor, 100 tons total
skärkraft på de 5 parallellt arbetande stålen och en
total spånavverkning av 5 ton/tim.
I fjärde delen behandlas diverse specialanordningar.
Sålunda förekommer här uppspänning av kugghjul,
anordningar vid speciella maskiner, tryckluftstyrda
fram-matningsanordningar för stångmaterial osv. Fasta
upp-spänningsverktyg såsom skruvstycken, tvingar o. d.,
såväl handdrivna som betjänade av annan kraft, bli även
föremål för beskrivning. Här ägnas även några sidor åt
pneumatiska pressar och i samband härmed
kompressoranläggningar. Denna del omfattar 54 sid.
De 13 sista sidorna av textavdelningen ägnas
upp-spänningsverktyg i allmänhet, planeringen av deras fulla
utnyttjande samt deras montering och skötsel. 13 sidor
bilder av verktygen i användning kompletterar denna del.
En typförteckning med icke mindre än 90
typbeteckningar på verktyg och maskiner samt ett register
upptagande 71 olika arbetsstycken vars uppspännande
behandlats i boken följer närmast. Avslutning sker med 10 sid.
uppslagsord med korta förklaringar av begrepp och
benämningar inom uppspänningstekniken. Med boken
följer dessutom separat måttabeller över Forkardtfabrikens
standardtillverkningar.
Das Buch vom Stannen är en god uppslagsbok med
mycket vackra och instruktiva illustrationer. Den är
bunden i linneband och har f. ö. fått en mycket vårdad
typografisk utstyrsel. Den kan rekommenderas.
H. H.
Insänd litteratur.
Der Fräser, av W. Vorweck, Folge 2 ur "Das ABC
des Metallbearbeiters". 54 sid. München 1940, Carl
Hanser. Pris häftad RM 1: 12.
Gefüge-Richtreihen im Dienste der
Werkstoff-prüfung in der Stahlverarbeitenden Industrie, av Hans
Diergarten. 59 sid. och 5 bilagor. Berlin 1940,
VDI-Verlag. Pris häftad RM 16: 50.
Handbuch der Werkstoffprftfung, Band 1, Prüf- und
Messeinrichtungen, utgiven av E. Siebel. 658 sid.
Berlin 1940, Julius Springer. Pris häftad RM 66: —,
bunden RM 69: —.
Kreisprozesse der Gasturbinen und die Versuche zu
ihrer Verwirklichung, av Rudolf Fuchs. 80 sid.
Berlin 1940, Julius Springer. Pris häftad RM 6: 60.
Liichtbogenschweissung, av Rudolf Albrecht. 60 sid.
Berlin 1940, Wilhelm Ernst & Sohn. Pris häftad RM
2: 40.
Wegweiser für den Praktikanten, av Franz zur
Nedden, omarbetad av Herwarth von Renesse. 152 sid.
Berlin 1940, Julius Springer.
Värme, ventilation och sanitet, under redaktion av
Gregor Paulsson, Axel Theorell och Harald Elvin.
Del I. 418 sid. Stockholm 1940, Natur och kultur.
Pris för hela verket (2 delar) i klotband kr. 60: —,
i biblioteksband kr. 68: —.
12
18 jan. 1941
