Teknisk Tidskrift
Under cirkulation genom cisternernas olika kamrar
avsättas tyngre partiklar, men ofta är denna rening
ej tillfyllest, utan vätskan filtreras genom i
cirkulationssystemet inmonterade apparater.
I de fall, där den slipade ytan skall äga särskild
jämnhet och där repornas djup endast får uppgå till
någon tusendels mm eller mindre, når man säkrast
resultat, om rent vatten med eller utan tillsats av
rostskyddande medel användes och avledes ur
maskinen, sedan det passerat slipskivan, dvs. nytt vatten
tillföres hela tiden.
De arbetsområden, inom vilka centerlesslipningen
finner tillämpning, äro — som framgår av det
anförda — oerhört omfattande. Man kan t. e. slipa en
4" axel av 8 m längd, likaväl som en spindel till ett
urverk av mindre än 1 mm diameter och obetydlig
längd, man kan slipa hylsor av 50—300 mm diameter,
man kan slipa brickor av 2 à 3 mm tjocklek, allt i en
och samma maskin.
Förutom arbetsstycken av stål, tackjärn och
metaller slipas dylika av bakelit, hårdgummi, fiber, glas,
porslin, trä och kork etc. utan större besvär i dessa
maskiner med innehållande av såväl snäva toleranser
som god ytbeskaffenhet.
Slipning av projektiler.
De flesta profiler kunna slipas centrumlöst.
Projektiler med deras mera eller mindre likartade
profiler ha blivit ett tacksamt objekt för
centerlesslip-ning. Dylik ingår också numera rätt allmänt i
operationslistan för dessa tillverkningar, än som
genomgångs-, än som profilslipning. Den kan vara en
uppstående merkostnader
kompenseras. Det är då
i huvudsak sådana fall,
där komplicerade ömtåliga
skivprofiler kunna skyddas
eller där en minskad
slitning av en dyrbar
stödskena kan ernås, som den
med fördel kan komma till
användning. Där
värmeutvecklingen av slipningen
är påfallande, kan olja ej
ifrågakomma.
Kylvätskan skall utan
större tryck rikligt flöda
över arbetsstycket under
den tid slipningen varar.
Vid instickslipning kan
det vara av fördel om
kylvätskan automatiskt
avstänges, när det slipade
arbetsstycket tages ur och
det nya lägges i maskinen.
Kylvätskefilter.
Det är ett önskemål, att
samtliga kylvätskor under
cirkuleringen renas och
filtreras i möjligaste mån,
och givetvis är detta
särskilt fallet under de sista
genomgångarna, då
materialet färdigslipas.

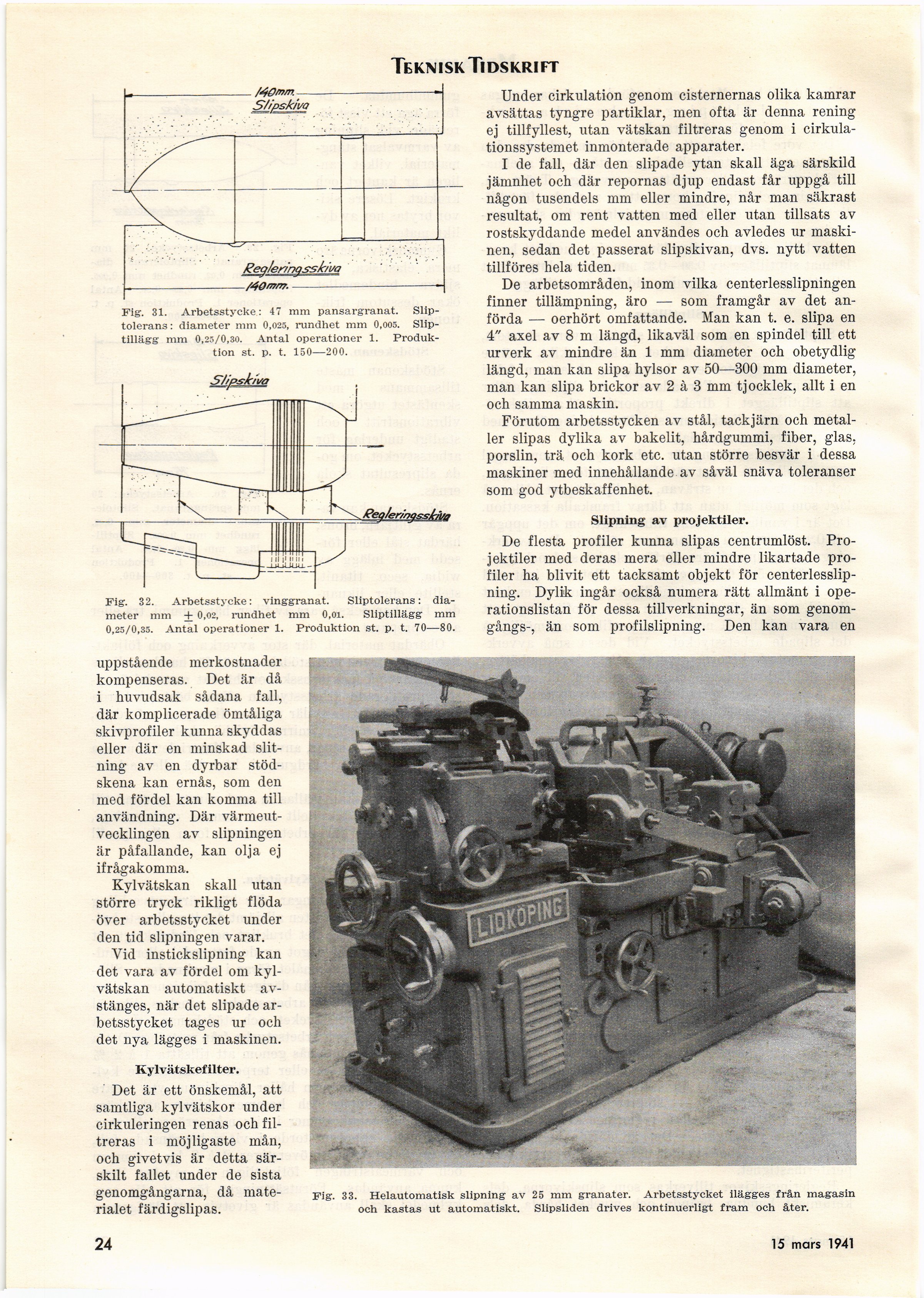

Fig. 31. Arbetsstycke: 47 mm pansargranat.
Sliptolerans : diameter mm 0,025, rundhet mm 0,005.
Sliptillägg mm 0,25/0,30. Antal operationer 1.
Produktion st. p. t. 150—200.
Fig. 32. Arbetsstycke: vinggranat. Sliptolerans:
diameter mm + 0,02, rundhet mm 0,0i. Sliptillägg mm
0,25/0,35. Antal operationer 1. Produktion st. p. t. 70—80.
Fig. 33. Helautomatisk slipning av 25 mm granater. Arbetsstycket ilägges från magasin
och kastas ut automatiskt. Slipsliden drives kontinuerligt fram och åter.
24
15 mars 1941
