Teknisk Tidskrift
en enkel cirkulationsanordning med fläkt, så att
luft-rörelsen ökas och därigenom värmetransporten
underlättas. Ett rum som anses för kallt, bör hellre
förses med uppvärmningsanordning än med
värme-isolerande beklädnad.
Av det föregående har nogsamt framgått hur vaga
och osäkra de flesta konstruktionsdata — där
sådana överhuvudtaget finnas — för här
ifrågavarande anordningar äro. Det synes därför önskvärt att
undersökningsresultat och driftserfarenheter, i den
mån sådana vinnas, publiceras, så att tillförlitligare
underlag för desammas beräkning och utformning så
småningom erhållas.
1 Franch B. Rowley : a. Theory Covering the Transfer
of Vapor Through Materials. Heating, Piping and Air
Conditioning, Juli 1939.
2 Building Materials and Struetures. Report B. M. S. 63:
Moisture Condensation in Building Walls.
3 F. R. Bichowsky: Chemical Dehumidification Agents.
Heating, Piping and Air Conditioning, Oktober 1940.
Avfuktningsapparat för bombsäkra
förvaringsrum.
Av ingenjör H. CONRADI.1
Svenska fläktfabriken fick sig under år 1938
förelagt problemet om att hålla luften i förvaringsrum i
berg så torr, att kondensation inte skulle uppträda på
rummets väggar och tak eller på föremål, som
förvarades i rummet. Efter att ha övervägt de olika
möjligheterna för lösning av problemet, kom valet
slutligen att stå mellan den tidigare använda metoden
med uppvärmning och ventilation å ena sidan och
avfuktning medelst kylning å andra sidan. Då den
senare metoden uppvisade betydligt lägre drifts- och
skötselkostnader än den förra, kom denna till
utförande. Sedan dess har ett 60—70-tal apparater av
denna typ levererats för olika ändamål, huvudsakligen
skydds- och förvaringsrum i berg.
Vid konstruktion av apparater för dessa
anläggningar voro huvudsakligen samma synpunkter gällande
som för moderna apparater för vanlig ventilation. För
dessa speciella apparater måste dessutom hänsyn
tagas till att alla former av arbeten på
uppställningsplatsen, dvs. i bergrummen, ställa sig dyrare än
motsvarande arbeten vid vanliga husbyggen, detta
beroende på att rummen ofta äro belägna långt från
bostäder och kommunikationsleder samt att de under
byggnadsperioden äro fuktiga.
i Demonstration för Svenska teknologföreningens
avdelning för Mekanik den 13 maj 1941.

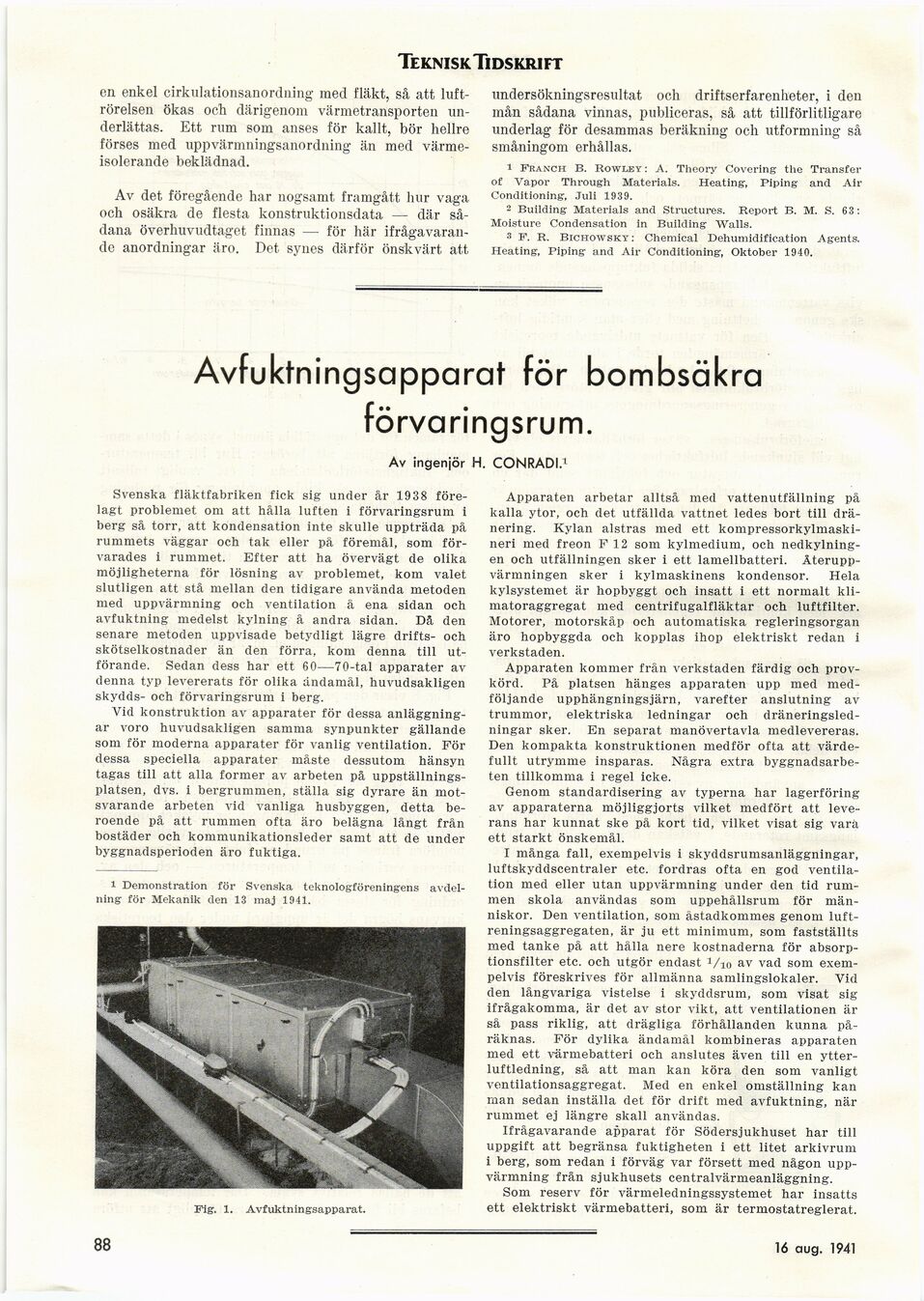

Fig. 1. Avfuktningsapparat.
Apparaten arbetar alltsä med vattenutfällning på
kalla ytor, och det utfällda vattnet ledes bort till
dränering. Kylan alstras med ett
kompressorkylmaskiner! med freon F 12 som kylmedium, och
nedkylning-en och utfällningen sker i ett lamellbatteri.
Äterupp-värmningen sker i kylmaskinens kondensor. Hela
kylsystemet är hopbyggt och insatt i ett normalt
kli-matoraggregat med centrifugalfläktar och luftfilter.
Motorer, motorskåp och automatiska regleringsorgan
äro hopbyggda och kopplas ihop elektriskt redan i
verkstaden.
Apparaten kommer från verkstaden färdig och
provkörd. På platsen hänges apparaten upp med
medföljande upphängningsjärn, varefter anslutning av
trummor, elektriska ledningar och
dräneringsledningar sker. En separat manövertavla medlevereras.
Den kompakta konstruktionen medför ofta att
värdefullt utrymme insparas. Några extra
byggnadsarbeten tillkomma i regel icke.
Genom standardisering av typerna har lagerföring
av apparaterna möjliggjorts vilket medfört att
leverans har kunnat ske på kort tid, vilket visat sig vara
ett starkt önskemål.
I många fall, exempelvis i skyddsrumsanläggningar,
luftskyddscentraler etc. fordras ofta en god
ventilation med eller utan uppvärmning under den tid
rummen skola användas som uppehållsrum för
människor. Den ventilation, som åstadkommes genom
luft-reningsaggregaten, är ju ett minimum, som fastställts
med tanke på att hålla nere kostnaderna för
absorp-tionsfilter etc. och utgör endast Vio av vad som
exempelvis föreskrives för allmänna samlingslokaler. Vid
den långvariga vistelse i skyddsrum, som visat sig
ifrågakomma, är det av stor vikt, att ventilationen är
så pass riklig, att drägliga förhållanden kunna
påräknas. För dylika ändamål kombineras apparaten
med ett värmebatteri och anslutes även till en
ytter-luftledning, så att man kan köra den som vanligt
ventilationsaggregat. Med en enkel omställning kan
man sedan inställa det för drift med avfuktning, när
rummet ej längre skall användas.
Ifrågavarande apparat för Södersjukhuset har till
uppgift att begränsa fuktigheten i ett litet arkivrum
i berg, som redan i förväg var försett med någon
uppvärmning från sjukhusets centralvärmeanläggning.
Som reserv för värmeledningssystemet har insatts
ett elektriskt värmebatteri, som är termostatreglerat.
88
20 sept. 1941
