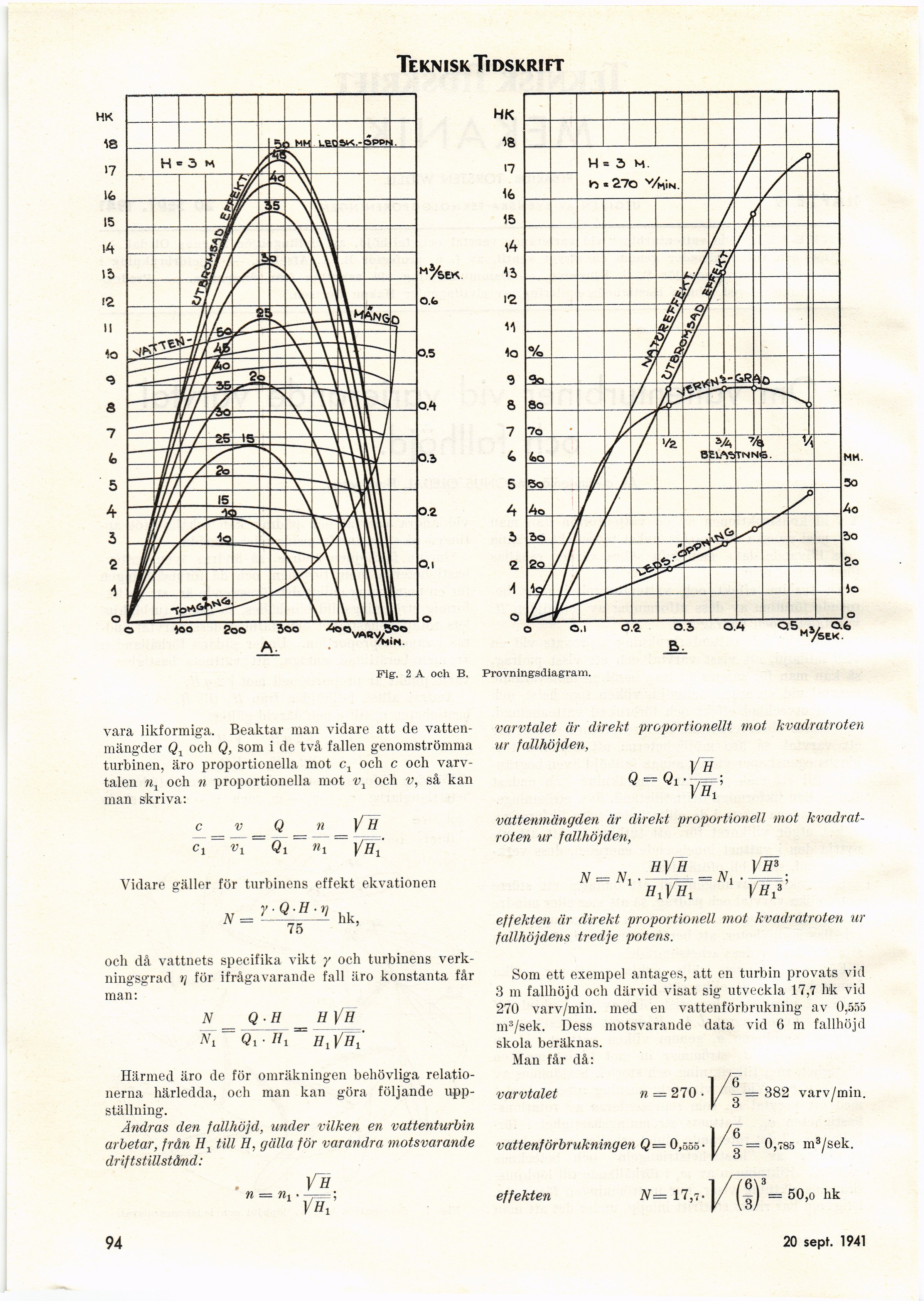

Fig-. 2 A och B. Provningsdiagram.

vara likformiga. Beaktar man vidare att de
vattenmängder Q1 och Q, som i de två fallen genomströmma
turbinen, äro proportionella mot ct och c och
varvtalen nx och n proportionella mot vi och v, så kan
man skriva:

c
Cl

Q
Q i

n
ni

Vh_
VB[’

Vidare gäller för turbinens effekt ekvationen
y-QH-rj

N =

75

hk,

varvtalet är direkt proportionellt mot kvadratroten
ur fallhöjden,

]/H

Q = Qi

Wi

och då vattnets specifika vikt y och turbinens
verkningsgrad i] för ifrågavarande fall äro konstanta får
man:

N _ Q-H H\H

A\ ~ Q i ■ "t ~ //, ]/Wi

Härmed äro de för omräkningen behövliga
relationerna härledda, och man kan göra följande
uppställning.

Ändras den fallhöjd, under vilken en vattenturbin
arbetar, från H, till H, gälla för varandra motsvarande
driftstillstånd:

V~H

vattenmängden är direkt proportionell mot
kvadrat-roten ur fallhöjden,

,, A7 HVH ym

N = ––= = Ni • -==;

HiVHt VHS

effekten är direkt proportionell mot kvadratroten ur
fallhöjdens tredje potens.

Som ett exempel antages, att en turbin provats vid
3 m fallhöjd och därvid visat sig utveckla 17,7 hk vid
270 varv/min. med en vattenförbrukning av 0,555
m3/sek. Dess motsvarande data vid 6 m fallhöjd
skola beräknas.
Man får då:

varvtalet

vattenförbrukningen
effekten

-= 382 varv/min.

o

W = 270.j/~
Q= 0,ö5ö- |/g = 0,785 m3/sek.
V= 17,7-|/]|ji= 50,o hk
