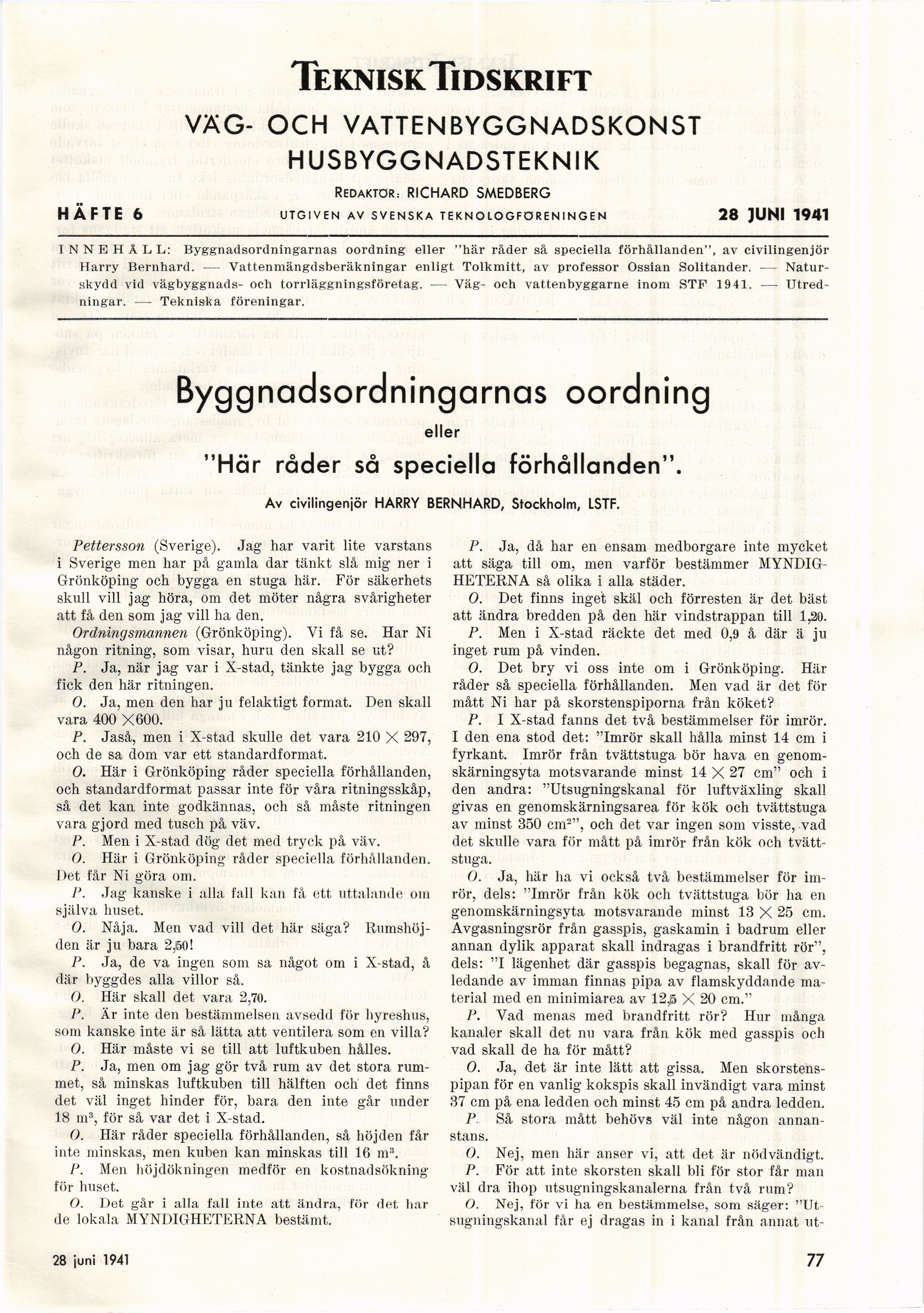

TekniskTidskrift
VÄG- OCH VATTENBYGGNADSKONST
HUSBYGGNADSTEKNIK
REDAKTÖR = RICHARD SMEDBERG
HÄFTE 6 UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN 28 JUNI 1941
INNEHÅLL: Byggnadsordningarnas oordning eller "här råder så speciella förhållanden", av civilingenjör
Harry Bernhard. — Vattenmängdsberäkningar enligt Tolkmitt, av professor Ossian Solitander. •—■
Naturskydd vid vägbyggnads- och torrläggningsföretag. — Väg- och vattenbyggarne inom STF 1941. — Utred
ningar. — Tekniska föreningar.
Byggnadsordningarnas oordning
eller
"Här råder så speciella förhållanden".
Av civilingeniör HARRY BERNHARD, Stockholm, LSTF.
Pettersson (Sverige). Jag har varit lite varstans
i Sverige men har på gamla dar tänkt slå mig ner i
Grönköping och bygga en stuga här. För säkerhets
skull vill jag höra, om det möter några svårigheter
att få den som jag vill ha den.
Ordningsmannen (Grönköping). Vi få se. Har Ni
någon ritning, som visar, huru den skall se ut?
P. Ja, när jag var i X-stad, tänkte jag bygga och
fick den här ritningen.
O. Ja, men den har ju felaktigt format. Den skall
vara 400 X600.
P. Jaså, men i X-stad skulle det vara 210 X 297,
och de sa dom var ett standardformat.
O. Här i Grönköping råder speciella förhållanden,
och standardformat passar inte för våra ritningsskåp,
så det kan inte godkännas, och så måste ritningen
vara gjord med tusch på väv.
P. Men i X-stad dög det med tryck på väv.
O. Här i Grönköping råder speciella förhållanden.
Det får Ni göra om.
P. Jag kanske i alla fall kan få ett uttalande om
själva huset.
O. Nåja. Men vad vill det liär säga?
Rumshöjden är ju bara 2,150!
P. Ja, de va ingen som sa något om i X-stad, å
där byggdes alla villor så.
O. Här skall det vara 2,70.
P. Är inte den bestämmelsen avsedd för hyreshus,
som kanske inte är så lätta att ventilera som en villa?
O. Här måste vi se till att luftkuben hålles.
P. Ja, men om jag gör två rum av det stora
rummet, så minskas luftkuben till hälften och det finns
det väl inget hinder för, bara den inte går under
18 m3, för så var det i X-stad.
O. Här råder speciella förhållanden, så höjden får
inte minskas, men kuben kan minskas till 16 m3.
P. Men höjdökningen medför en kostnadsökning
för huset.
O. Det går i alla fall inte att ändra, för det
lunde lokala MYNDIGHETERNA bestämt.
P. Ja, då har en ensam medborgare inte mycket
att säga till om, men varför bestämmer
MYNDIGHETERNA så olika i alla städer.
O. Det finns inget skäl och förresten är det bäst
att ändra bredden på den här vindstrappan till 1,30.
P. Men i X-stad räckte det med 0,9 å där ä ju
inget rum på vinden.
O. Det bry vi oss inte om i Grönköping. Här
råder så speciella förhållanden. Men vad är det för
mått Ni har på skorstenspiporna från köket?
P. I X-stad fanns det två bestämmelser för imrör.
I den ena stod det: "Imrör skall hålla minst 14 cm i
fyrkant. Imrör från tvättstuga bör hava en
genomskärningsyta motsvarande minst 14 X 27 cm" och i
den andra: "Utsugningskanal för luftväxling
skall-givas en genomskärningsarea för kök och tvättstuga
av minst 350 cm2", och det var ingen som visste, vad
det skulle vara för mått på imrör från kök och
tvättstuga.
O. Ja, här ha vi också två bestämmelser för
imrör, dels: "Imrör från kök och tvättstuga bör ha en
genomskärningsyta motsvarande minst 13 X 25 cm.
Avgasningsrör från gasspis, gaskamin i badrum eller
annan dylik apparat skall indragas i brandfritt rör",
dels: "I lägenhet där gasspis begagnas, skall för
avledande av imman finnas pipa av flamskyddande
material med en minimiarea av 12,15 X 20 cm."
P. Vad menas med brandfritt rör? Hur många
kanaler skall det nu vara från kök med gasspis och
vad skall de ha för mått?
O. Ja, det är inte lätt att gissa. Men
skorstenspipan för en vanlig kokspis skall invändigt vara minst
37 cm på ena ledden och minst 45 cm på andra ledden.
P Så stora mått behövs väl inte någon
annanstans.
O. Nej, men här anser vi, att det är nödvändigt.
P. För att inte skorsten skall bli för stor får man
väl dra ihop utsugningskanalerna från två rum?
O. Nej, för vi ha en bestämmelse, som säger:
"Utsugningskanal får ej dragas in i kanal från annat ut-
27 sept. 1941
77
