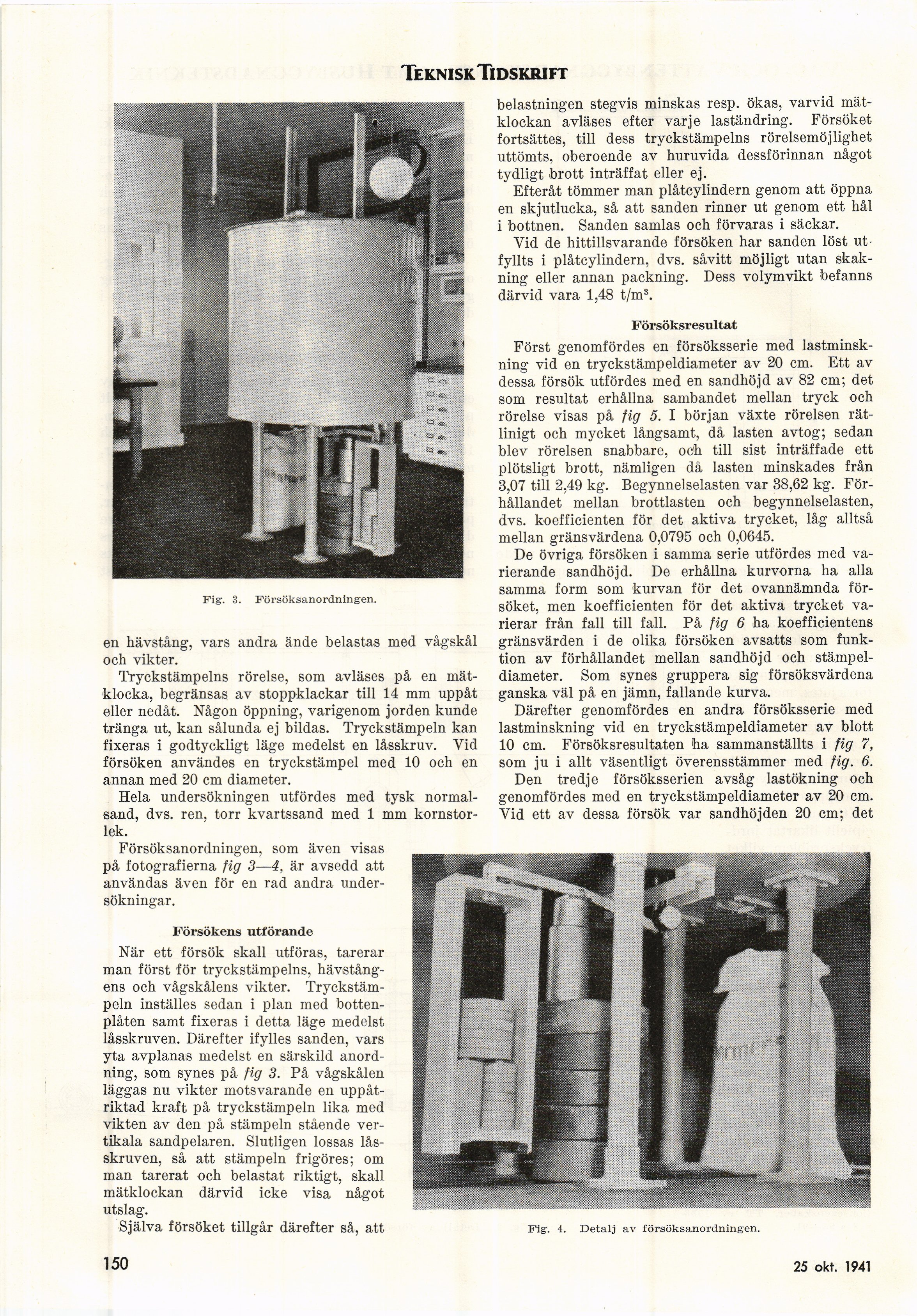

Teknisk Tidskrift
Fig. 3. Försöksanordningen.
belastningen stegvis minskas resp. ökas, varvid
mät-klockan avläses efter varje laständring. Försöket
fortsattes, till dess tryckstämpelns rörelsemöjlighet
uttömts, oberoende av huruvida dessförinnan något
tydligt brott inträffat eller ej.
Efteråt tömmer man plåtcylindern genom att öppna
en skjutlucka, så att sanden rinner ut genom ett hål
i bottnen. Sanden samlas och förvaras i säckar.
Vid de hittillsvarande försöken har sanden löst
utfyllts i plåtcylindern, dvs. såvitt möjligt utan
skakning eller annan packning. Dess volymvikt befanns
därvid vara 1,48 t/m3.
Försöksresultat
Först genomfördes en försöksserie med
lastminskning vid en tryckstämpeldiameter av 20 cm. Ett av
dessa försök utfördes med en sandhöjd av 82 cm; det
som resultat erhållna sambandet mellan tryck och
rörelse visas på fig 5. I början växte rörelsen
rätlinigt och mycket långsamt, då lasten avtog; sedan
blev rörelsen snabbare, och till sist inträffade ett
plötsligt brott, nämligen då lasten minskades från
3,07 till 2,49 kg. Begynnelselasten var 38,62 kg.
Förhållandet mellan brottlasten och begynnelselasten,
dvs. koefficienten för det aktiva trycket, låg alltså
mellan gränsvärdena 0,0795 och 0,0645.
De övriga försöken i samma serie utfördes med
varierande sandhöjd. De erhållna kurvorna ha alla
samma form som kurvan för det ovannämnda
försöket, men koefficienten för det aktiva trycket
varierar från fall till fall. På fig 6 ha koefficientens
gränsvärden i de olika försöken avsatts som
funktion av förhållandet mellan sandhöjd och
stämpeldiameter. Som synes gruppera sig försöksvärdena
ganska väl på en jämn, fallande kurva.
Därefter genomfördes en andra försöksserie med
lastminskning vid en tryckstämpeldiameter av blott
10 cm. Försöksresultaten ha sammanställts i fig 7,
som ju i allt väsentligt överensstämmer med fig. 6.
Den tredje försöksserien avsåg lastökning och
genomfördes med en tryckstämpeldiameter av 20 cm.
Yid ett av dessa försök var sandhöjden 20 cm; det
Försökens utförande
När ett försök skall utföras, tarerar
man först för tryckstämpelns,
hävstångens och vågskålens vikter.
Tryckstämpeln inställes sedan i plan med
botten-plåten samt fixeras i detta läge medelst
låsskruven. Därefter ifylles sanden, vars
yta avplanas medelst en särskild
anordning, som synes på fig 3. På vågskålen
läggas nu vikter motsvarande en
uppåt-riktad kraft på tryckstämpeln lika med
vikten av den på stämpeln stående
vertikala sandpelaren. Slutligen lossas
låsskruven, så att stämpeln frigöres; om
man tarerat och belastat riktigt, skall
mätklockan därvid icke visa något
utslag.
Själva försöket tillgår därefter så, att Fig. 4. Detalj av försöksanordningen.
en hävstång, vars andra ände belastas med vågskål
och vikter.
Tryckstämpelns rörelse, som avläses på en
mät-klocka, begränsas av stoppklackar till 14 mm uppåt
eller nedåt. Någon öppning, varigenom jorden kunde
tränga ut, kan sålunda ej bildas. Tryckstämpeln kan
fixeras i godtyckligt läge medelst en låsskruv. Vid
försöken användes en tryckstämpel med 10 och en
annan med 20 cm diameter.
Hela undersökningen utfördes med tysk
normalsand, dvs. ren, torr kvartssand med 1 mm
kornstorlek.
Försöksanordningen, som även visas
på fotografierna fig 3—4, är avsedd att
användas även för en rad andra
undersökningar.
150
25 okt. 1941
