Teknisk Tidskrift

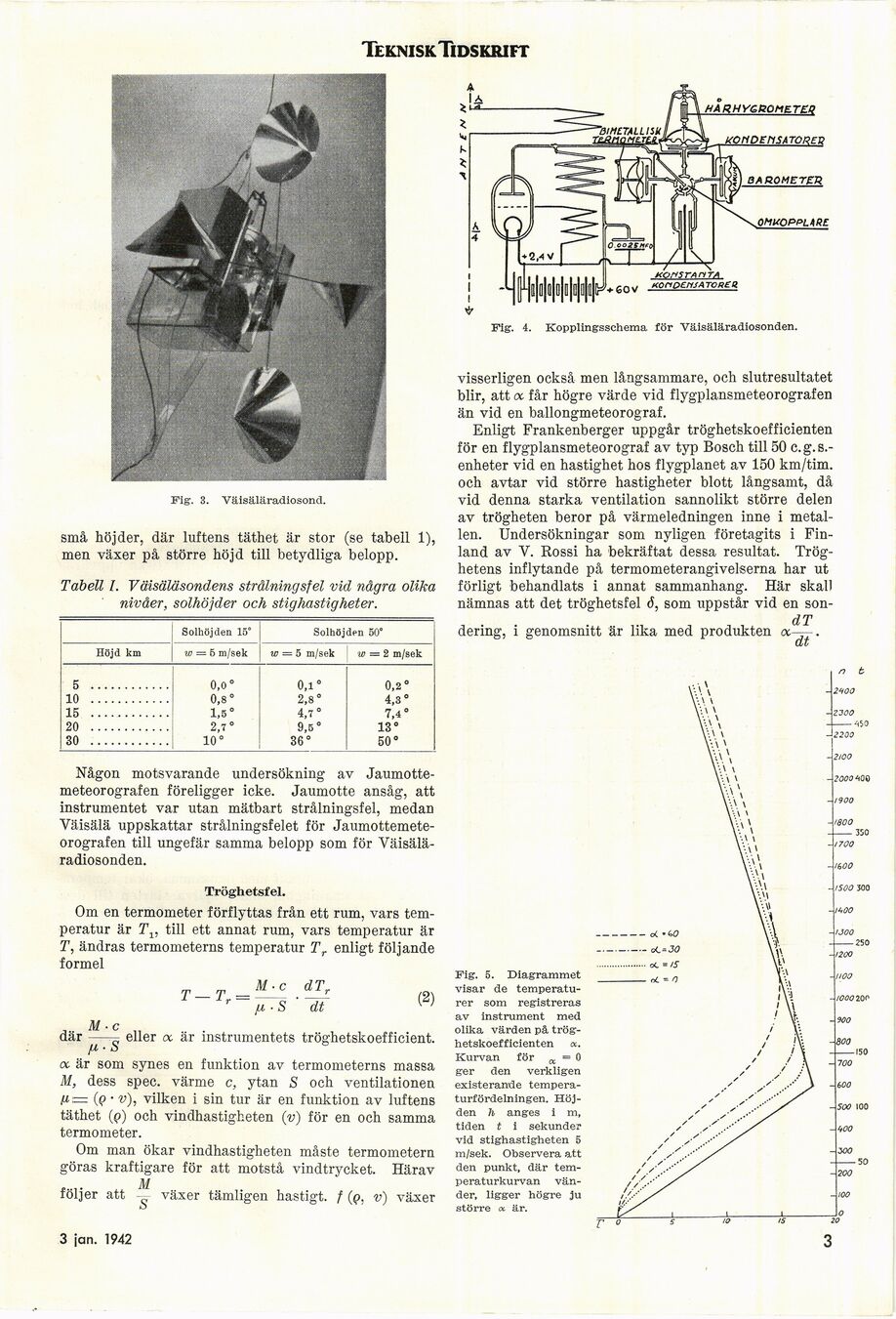

Fig. 3. Väisäläradiosond.

Solhöjden 15° Solhöjden 50°
Höjd km w = B m/sek w = 5 m/sek w = 2 m/sek
5 ............ 0,0° 0,1° 0,2°
10 ............ 0,8° 2,8° 4,3°
15 ............ 1,5° 4,7° 7,4°
20 ............ 2,7° 9,5° 13°
30 ............ 10° 36° 50°

Någon motsvarande undersökning av
Jaumotte-meteorografen föreligger icke. Jaumotte ansåg, att
instrumentet var utan mätbart strålningsfel, medan
Väisälä uppskattar strålningsfelet för
Jaumottemete-orografen till ungefär samma belopp som för
Väisälä-radiosonden.

(2)

Tröghetsfel.

Om en termometer förflyttas från ett rum, vars
temperatur är Tv till ett annat rum, vars temperatur är
T, ändras termometerns temperatur Tr enligt följande
formel

T-T —

r fi ■ S ’ dt

„ M-c „

där–– eller a är instrumentets tröghetskoefficient.

fi • o

a är som synes en funktion av termometerns massa
M, dess spec. värme c, ytan S och ventilationen
ß:= (Q- v), vilken i sin tur är en funktion av luftens
täthet (p) och vindhastigheten (v) för en och samma
termometer.

Om man ökar vindhastigheten måste termometern
göras kraftigare för att motstå vindtrycket. Härav
M

rol] er att växer tämligen hastigt. † (q. v) växer

OMKOPPLARE

små höjder, där luftens täthet är stor (se tabell 1),
men växer på större höjd till betydliga belopp.

Tabell I. Väisäläsondens strålningsfel vid några olika
nivåer, solhöjder och stigfiastigheter.

Fig. 4. Kopplingsschema för Väisäläradiosonden.

visserligen också men långsammare, och slutresultatet
blir, att oc får högre värde vid flygplansmeteorografen
än vid en ballongmeteorograf.

Enligt Frankenberger uppgår tröghetskoefficienten
för en flygplansmeteorograf av typ Bosch till 50 c. g.
s.-enheter vid en hastighet hos flygplanet av 150 km/tim.
och avtar vid större hastigheter blott långsamt, då
vid denna starka ventilation sannolikt större delen
av trögheten beror på värmeledningen inne i
metallen. Undersökningar som nyligen företagits i
Finland av Y. Rossi ha bekräftat dessa resultat.
Tröghetens inflytande på termometerangivelserna har ut
förligt behandlats i annat sammanhang. Här skal)
nämnas att det tröghetsfel 6, som uppstår vid en son-

dT

dering, i genomsnitt är lika med produkten oc—.

av

Fig. 5. Diagrammet
visar de
temperaturer som registreras
av instrument med
olika värden på
trög-hetskoefficienten oc.
Kurvan för x — 0
ger den verkligen
existerande
temperaturfördelningen. Höjden 7i anges i rn,
tiden t i sekunder
vid stighastigheten 5
m/sek. Observera att
den punkt, där
temperaturkurvan vänder, ligger högre ju
större oc är.

3 10 jan. 1942
