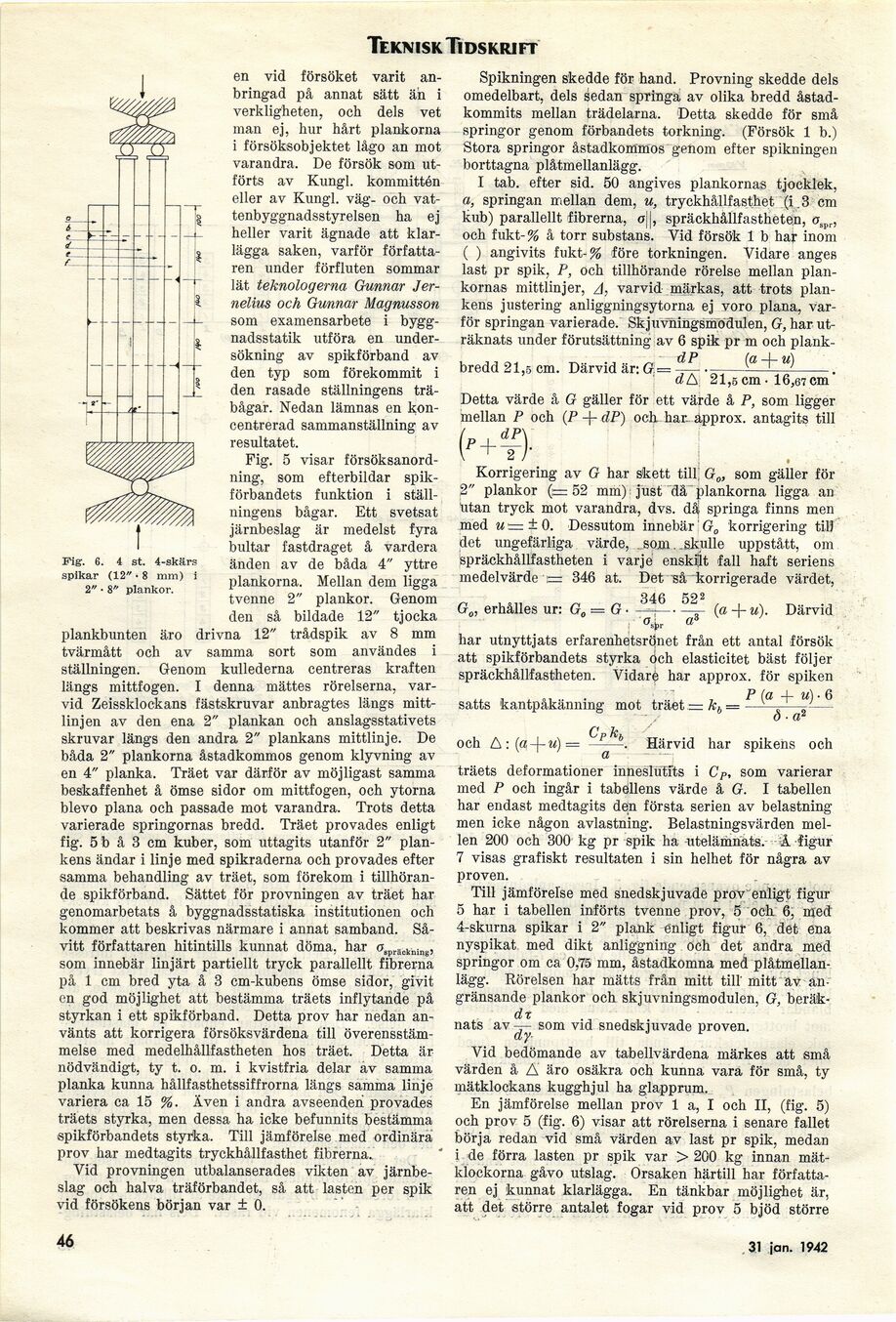

Teknisk Tidskrift

i

Fig. 6. 4 st. 4-skärs
spikar (12" ■ 8 mm) i
2" • 8" plankor.

en vid försöket varit
anbringad på annat sätt än i
verkligheten, och dels vet
man ej, hur hårt plankorna
i försöksobjektet lågo an mot
varandra. De försök som
utförts av Kungl, kommittén
eller av Kungl, väg- och
vattenbyggnadsstyrelsen ha ej
heller varit ägnade att
klarlägga saken, varför
författaren under förfluten sommar
lät teknologerna Gunnar
Jer-nelius och Gunnar Magnusson
som examensarbete i
bygg-nadsstatik utföra en
undersökning av spikförband av
den typ som förekommit i
den rasade ställningens
träbågar. Nedan lämnas en
koncentrerad sammanställning av
resultatet.

Fig. 5 visar
försöksanordning, som efterbildar
spikförbandets funktion i
ställningens bågar. Ett svetsat
järnbeslag är medelst fyra
bultar fastdraget å vardera
änden av de båda 4" yttre
plankorna. Mellan dem ligga
tvenne 2" plankor. Genom
den så bildade 12" tjocka
plankbunten äro drivna 12" trådspik av 8 mm
tvärmått och av samma sort som användes i
ställningen. Genom kullederna centreras kraften
längs mittfogen. I denna mättes rörelserna,
varvid Zeissklockans fästskruvar anbragtes längs
mittlinjen av den ena 2" plankan och anslagsstativets
skruvar längs den andra 2" plankans mittlinje. De
båda 2" plankorna åstadkommos genom klyvning av
en 4" planka, Träet var därför av möjligast samma
beskaffenhet å ömse sidor om mittfogen, och ytorna
blevo plana och passade mot varandra. Trots detta
varierade springornas bredd. Träet provades enligt
fig. 5b å 3 cm kuber, som uttagits utanför 2"
plankens ändar i linje med spikraderna och provades efter
samma behandling av träet, som förekom i
tillhörande spikförband. Sättet för provningen av träet har
genomarbetats å byggnadsstatiska institutionen och
kommer att beskrivas närmare i annat samband.
Såvitt författaren hitintills kunnat döma, har øspräcknin6,
som innebär linjärt partiellt tryck parallellt fibrerna
på 1 cm bred yta å 3 cm-kubens ömse sidor, givit
en god möjlighet att bestämma träets inflytande på
styrkan i ett spikförband. Detta prov har nedan
använts att korrigera försöksvärdena till
överensstämmelse med medelhållfastheten hos träet. Detta är
nödvändigt, ty t. o. m. i kvistfria delar av samma
planka kunna hållfasthetssiffrorna längs samma linje
variera ca 15 %. Även i andra avseenden provades
träets styrka, men dessa ha icke befunnits bestämma
spikförbandets styfka. Till jämförelse med ordinära
prov har medtagits tryckhållfasthet fibrerna.

Vid provningen utbalanserades vikten av
järnbeslag och halva träförbandet, så att lasten per spik
vid försökens början var ± 0.

Spikningen skedde för hand. Provning skedde dels
omedelbart, dels sedan springa av olika bredd
åstadkommits mellan trädelarna. Detta skedde för små
springor genom förbandets torkning. (Försök 1 b.)
Stora springor åstadkommos genom efter spikningen
borttagna plåtmellanlägg.

I tab. efter sid. 50 angives plankornas tjocklek,
a, springan mellan dem, u, tryckhållfasthet (i.3 cm
kub) parallellt fibrerna, oj|, spräckhållfastheten, aspr,
och fukt-% å torr substans. Yid försök 1 b har inom
( ) angivits fukt-% före torkningen. Vidare anges
last pr spik, P, och tillhörande rörelse mellan
plankornas mittlinjer, A, varvid märkas, att trots
plankens justering anliggningsytorna ej voro plana,
varför springan varierade. Skjuvningsmodulen, G, har
uträknats under förutsättning av 6 spik pr m och
plankbredd 21,5 cm. Därvid är: G = •——(a ~l~ u)-

d A 21,5 cm ■ 16,67 cm

Detta värde å G gäller för ett värde å P, som ligger
mellan P och (P + dP) och, har. approx. antagits till

Korrigering av G har skett till. G0, som gäller för
2" plankor (s= 52 mm) just då plankorna ligga an
Utan tryck mot varandra, dvs. dåj springa finns men
med u := ± 0. Dessutom innebär G0 korrigering till
det ungefärliga värde, , som. .skulle uppstått, om
spräckhållfastheten i varje enskilt fall haft seriens
medelvärde ;=r 346 at. Det så korrigerade värdet,

346 522 ^ .,

^–-, (a -†- u). Därvid

G0, erhålles ur: G0 — G ■



har utnyttjats erfarenhetsrönet från ett antal försök
att spikförbandets styrka Och elasticitet bäst följer
spräckhållfastheten. Vidarè har approx. för spiken

P(a + u)- 6

satts kantpakännmg mot träet — kb —

och A: (a-f-w) =

CP k,j

d ■ a2

Härvid har spikens och

träets deformationer inneslutits i Csom varierar
med P och ingår i tabellens värde å G. I tabellen
har endast medtagits den första serien av belastning
men icke någon avlastning. Belastningsvärden
mellen 200 och 300 kg pr spik ha utelämnats. Å figur
7 visas grafiskt resultaten i sin helhet för några av
proven.

Till jämförelse med snedskjuvade prov enligt figur
5 har i tabellen införts tvenne prov, 5 och 6, med
4-skurna spikar i 2" plank enligt figur 6, det ena
nyspikat med dikt anliggning och det andra med
springor om ca 0,75 mm, åstadkomna med
plåtmellanlägg. Rörelsen har mätts från mitt till’ mitt av
angränsande plankor och skjuvningsmodulen, G,
beräk-dz

nats av — som vid snedskjuvade proven.

Vid bedömande av tabellvärdena märkes att små
värden å A äro osäkra och kunna vara för små, ty
mätklockans kugghjul ha glapprum.

En jämförelse mellan prov 1 a, I och II, (fig. 5)
och prov 5 (fig. 6) visar att rörelserna i senare fallet
börja redan vid små värden av last pr spik, medan
i de förra lasten pr spik var > 200 kg innan
mät-klockorna gåvo utslag. Orsaken härtill har
författaren ej kunnat klarlägga. En tänkbar möjlighet är,
att det större antalet fogar vid prov 5 bjöd större

46

10 jan. 1942
