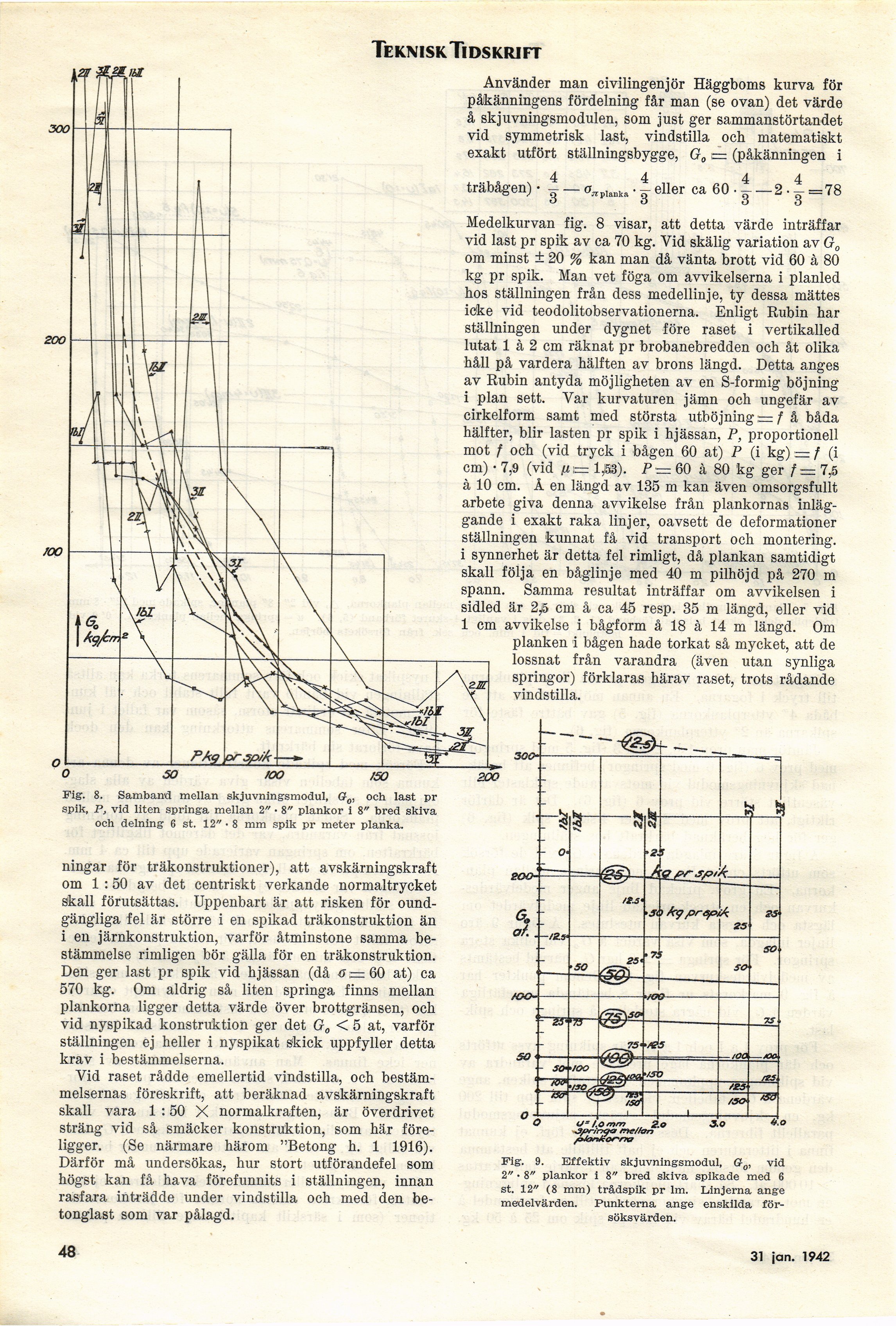

Teknisk Tidskrift

ningar för träkonstruktioner), att avskärningskraft
om 1 :50 av det centriskt verkande normaltrycket
skall förutsättas. Uppenbart är att risken för
oundgängliga fel är större i en spikad träkonstruktion än
i en järnkonstruktion, varför åtminstone samma
bestämmelse rimligen bör gälla för en träkonstruktion.
Den ger last pr spik vid hjässan (då ff — 60 at) ca
570 kg. Om aldrig så liten springa finns mellan
plankorna ligger detta värde över brottgränsen, och
vid nyspikad konstruktion ger det G0 < 5 at, varför
ställningen ej heller i nyspikat skick uppfyller detta
krav i bestämmelserna.

Yid raset rådde emellertid vindstilla, och
bestämmelsernas föreskrift, att beräknad avskärningskraft
skall vara 1 :50 X normalkraften, är överdrivet
sträng vid så smäcker konstruktion, som här
föreligger. (Se närmare härom "Betong h. 1 1916).
Därför må undersökas, hur stort utförandefel som
högst kan få hava förefunnits i ställningen, innan
rasfara inträdde under vindstilla och med den
betonglast som var pålagd.

Fig. 8. Samband mellan sk juvnings modul, G0. och last pr
spik, P, vid liten springa mellan 2" ■ 8" plankor i 8" bred skiva
och delning 6 st. 12" • 8 mm spik pr meter planka.

Använder man civilingenjör Häggboms kurva för
påkänningens fördelning får man (se ovan) det värde
å skjuvningsmodulen, som just ger sammanstörtandet
vid symmetrisk last, vindstilla och matematiskt
exakt utfört ställningsbygge, G0 — (påkänningen i

4 4 4 4

träbågen) • - — a„plankll • - eller ca 60 ■ - —2 • - =78

Medelkurvan fig. 8 visar, att detta värde inträffar
vid last pr spik av ca 70 kg. Yid skälig variation av G0
om minst ± 20 % kan man då vänta brott vid 60 à 80
kg pr spik. Man vet föga om avvikelserna i planled
hos ställningen från dess medellinje, ty dessa mättes
icke vid teodolitobservationerna. Enligt Rubin har
ställningen under dygnet före raset i vertikalled
lutat 1 à 2 cm räknat pr brobanebredden och åt olika
håll på vardera hälften av brons längd. Detta anges
av Rubin antyda möjligheten av en S-formig böjning
i plan sett. Var kurvaturen jämn och ungefär av
cirkelform samt med största utböjning — få, båda
hälfter, blir lasten pr spik i hjässan, P, proportionell
mot / och (vid tryck i bågen 60 at) P (i kg) — f (i
cm) • 7,9 (vid /it= 1,133). P — 60 à 80 kg ger f = 7,5
à 10 cm. Å en längd av 135 m kan även omsorgsfullt
arbete giva denna avvikelse från plankornas
inläggande i exakt raka linjer, oavsett de deformationer
ställningen kunnat få vid transport och montering,
i synnerhet är detta fel rimligt, då plankan samtidigt
skall följa en båglinje med 40 m pilhöj d på 270 m
spann. Samma resultat inträffar om avvikelsen i
sidled är 2j/ä cm å ca 45 resp. 35 m längd, eller vid
1 cm avvikelse i bågform å 18 à 14 m längd. Om
planken i bågen hade torkat så mycket, att de
lossnat från varandra (även utan synliga
springor) förklaras härav raset, trots rådande
vindstilla.

Fig. 9. Effektiv skjuvningsmodul, G0, vid
2" • 8" plankor i 8" bred skiva spikade med 6
st. 12" (8 mm) trådspik pr 1m. Linjerna ånge
medelvärden. Punkterna ånge enskilda
försöksvärden.

PÅg prsp/A

48

10 jan. 1942
