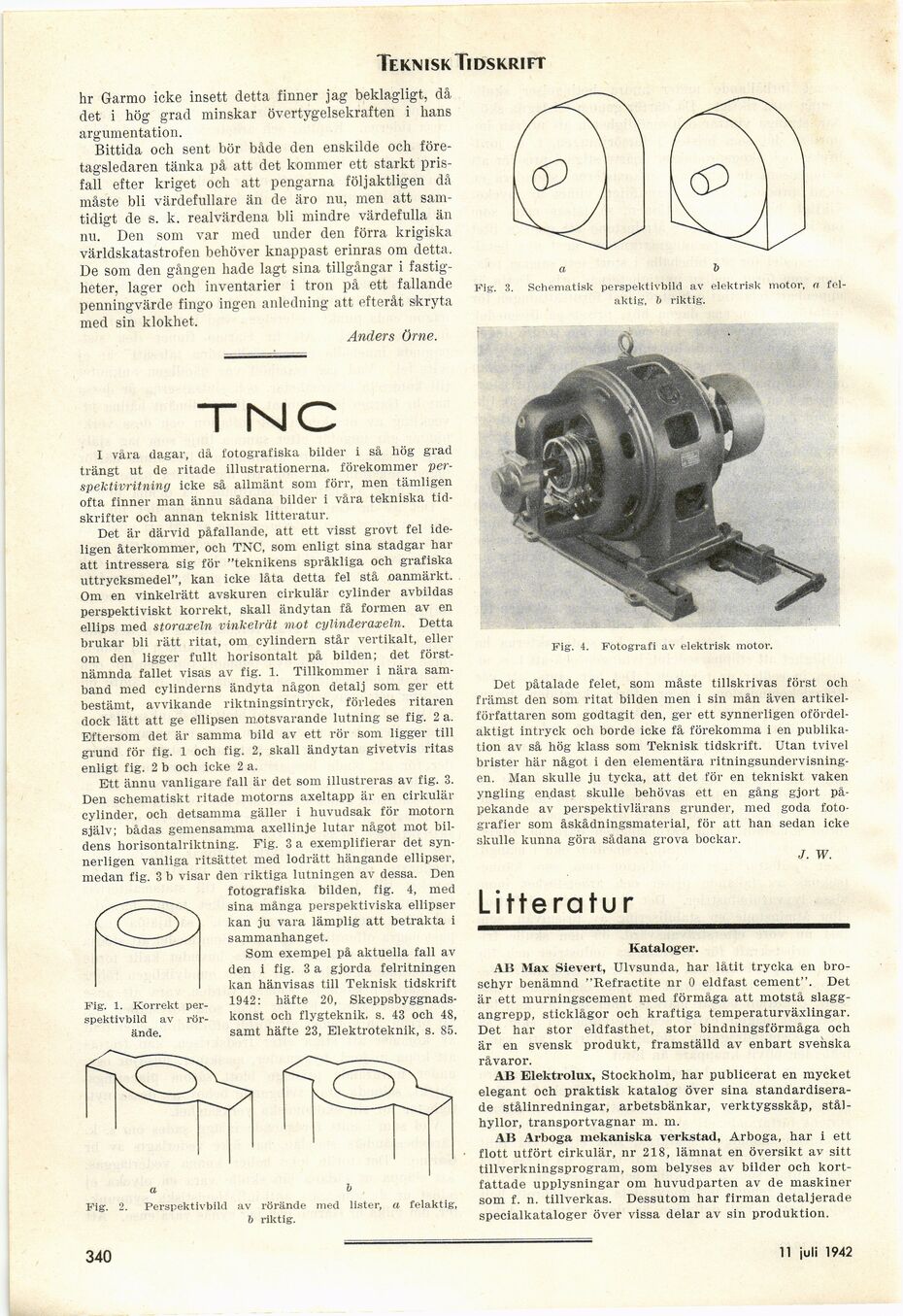

Teknisk Tidskrift

hr Garmo icke insett detta finner jag beklagligt, då
det i hög grad minskar övertygelsekraften i hans
argumentation.

Bittida och sent bör både den enskilde och
företagsledaren tänka på att det kommer ett starkt
prisfall efter kriget och att pengarna följaktligen då
måste bli värdefullare än de äro nu, men att
samtidigt de s. k. realvärdena bli mindre värdefulla än
nu. Den som var med under den förra krigiska
världskatastrofen behöver knappast erinras om detta.
De som den gången hade lagt sina tillgångar i
fastigheter, lager och inventarier i tron på ett fallande
penningvärde fingo ingen anledning att efteråt skryta
med sin klokhet.

Anders Orne.

NC

I våra dagar, då fotografiska bilder i så liög grad
trängt ut de ritade illustrationerna, förekommer
perspektivritning icke så allmänt som förr, men tämligen
ofta finner man ännu sådana bilder i våra tekniska
tidskrifter och annan teknisk litteratur.

Det är därvid påfallande, att ett visst grovt fel
ideligen återkommer, och TNC, som enligt sina stadgar har
att intressera sig för "teknikens språkliga och grafiska
uttrycksmedel", kan icke låta detta fel stå oanmärkt.
Om en vinkelrätt avskuren cirkulär cylinder avbildas
perspektiviskt korrekt, skall ändytan få formen av en
ellips med storaxeln vinkelrät mot cylinderaxeln. Detta
brukar bli rätt ritat, om cylindern står vertikalt, eller
om den ligger fullt horisontalt på bilden; det
förstnämnda fallet visas av fig. 1. Tillkommer i nära
samband med cylinderns ändyta någon detalj som ger ett
bestämt, avvikande riktningsintryck, förledes ritaren
dock lätt att ge ellipsen motsvarande lutning se fig. 2 a.
Eftersom det är samma bild av ett rör som ligger till
grund för fig. 1 och fig. 2, skall ändytan givetvis ritas
enligt fig. 2 b och icke 2 a.

Ett ännu vanligare fall är det som illustreras av fig. 3.
Den schematiskt ritade motorns axeltapp är en cirkulär
cylinder, och detsamma gäller i huvudsak för motorn
själv; bådas gemensamma axellinje lutar något mot
bildens horisontalriktning. Fig. 3 a exemplifierar det
synnerligen vanliga ritsättet med lodrätt hängande ellipser,
medan fig. 3 b visar den riktiga lutningen av dessa. Den
fotografiska bilden, fig. 4, med
sina många perspektiviska ellipser
kan ju vara lämplig att betrakta i
sammanhanget.

Som exempel på aktuella fall av
den i fig. 3 a gjorda felritningen
kan hänvisas till Teknisk tidskrift
1942: häfte 20,
Skeppsbyggnadskonst och flygteknik, s. 43 och 48,
samt häfte 23, Elektroteknik, s. 85.

Fig. 1. Korrekt
perspektivbild av
rörände.

Fig. 3.

Schematisk perspektivbild av elektrisk motor, a
felaktig, b riktig.

Fig. 4. Fotografi av elektrisk motor.

Det påtalade felet, som måste tillskrivas först och
främst den som ritat bilden men i sin mån även
artikelförfattaren som godtagit den, ger ett synnerligen
ofördelaktigt intryck och borde icke få förekomma i en
publikation av så hög klass som Teknisk tidskrift. Utan tvivel
brister här något i den elementära
ritningsundervisningen. Man skulle ju tycka, att det för en tekniskt vaken
yngling endast skulle behövas ett en gång gjort
påpekande av perspektivlärans grunder, med goda
fotografier som åskådningsmaterial, för att han sedan icke
skulle kunna göra sådana grova bockar.

J. W.

Litteratur

Fig. 2. Perspektivbild av rörände med lister, a felaktig,
6 riktig.

Kataloger.

AH Max Sievert, Ulvsunda, har låtit trycka en
broschyr benämnd "Refractite nr 0 eldfast cement". Det
är ett murningscement med förmåga att motstå
slaggangrepp, sticklågor och kraftiga temperaturväxlingar.
Det har stor eldfasthet, stor bindningsförmåga och
är en svensk produkt, framställd av enbart svenska
råvaror.

AB Elektrolux, Stockholm, har publicerat en mycket
elegant och praktisk katalog över sina
standardiserade stålinredningar, arbetsbänkar, verktygsskåp,
stålhyllor, transportvagnar m. m.

AB Arboga mekaniska verkstad, Arboga, har i ett
flott utfört cirkulär, nr 218, lämnat en översikt av sitt
tillverkningsprogram, som belyses av bilder och
kortfattade upplysningar om huvudparten av de maskiner
som f. n. tillverkas. Dessutom har firman detaljerade
specialkataloger över vissa delar av sin produktion.
