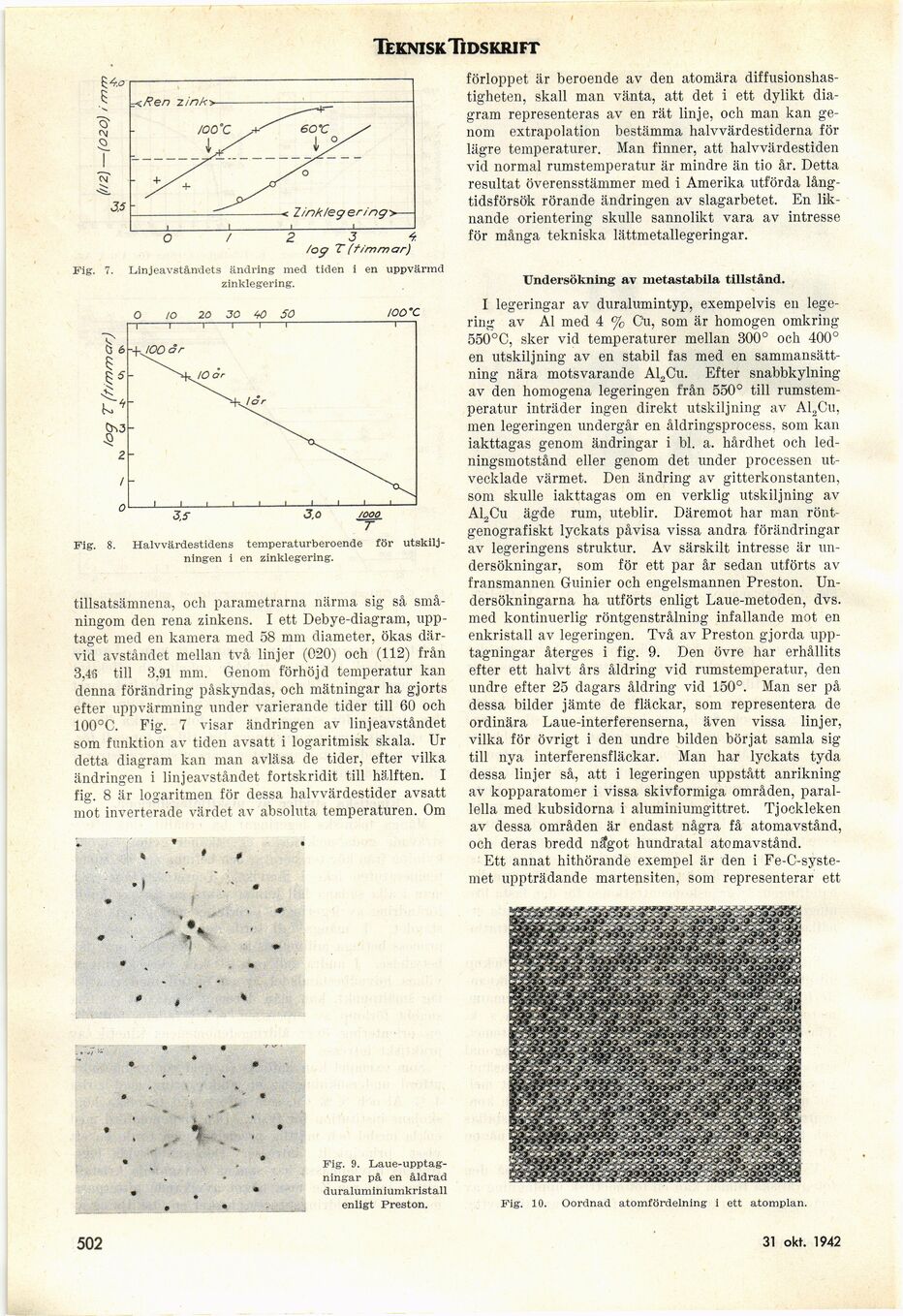

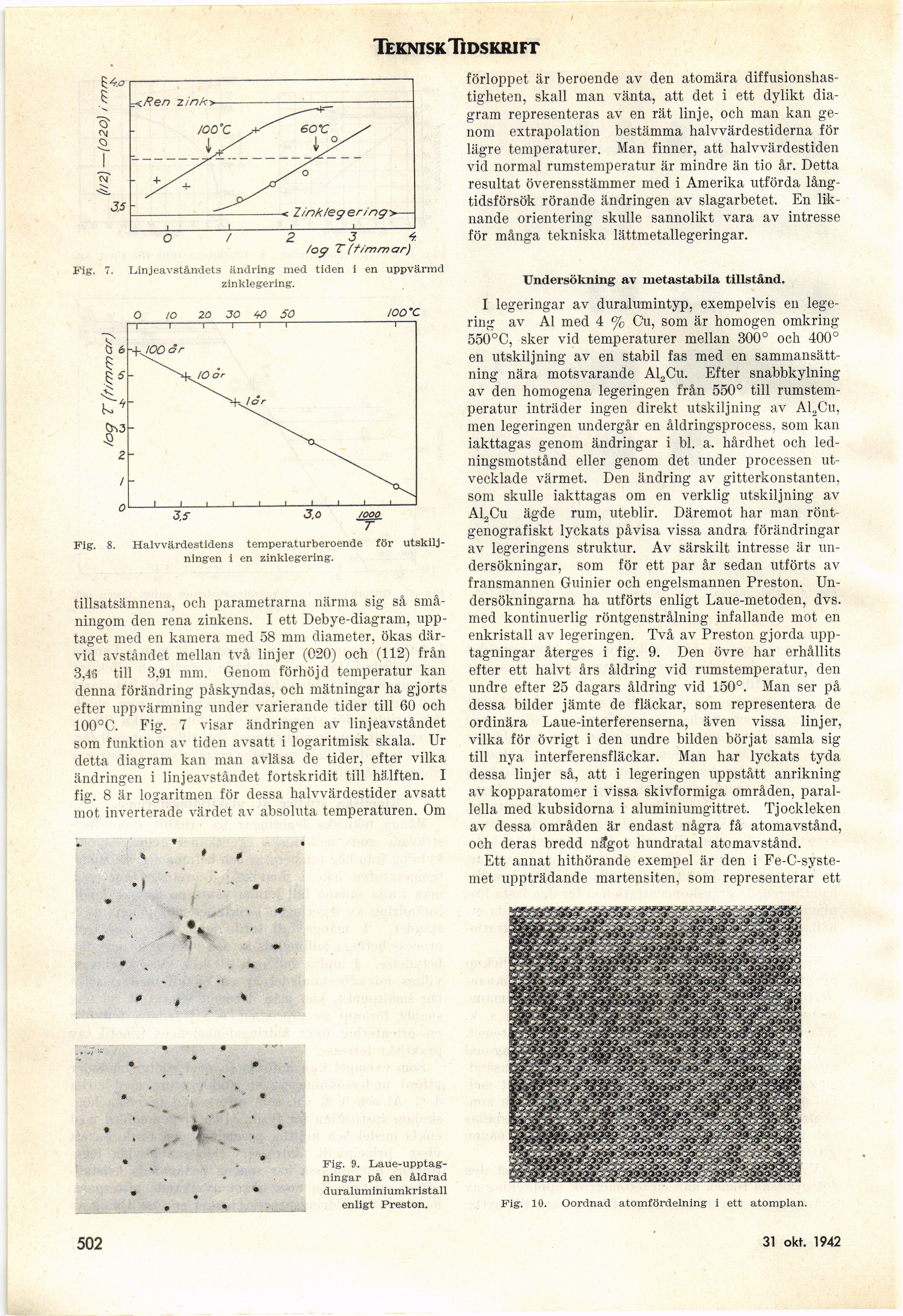

Teknisk Tidskrift

2 3

/05» T(f/mmar)

Fig. 7. Linjeavståndets ändring med tiden i en uppvärmd
zinklegering.

20 JO W 50

IOO°C

Fig.

Halvvärdestidens temperaturberoende för
utslcilj-ningen i en zinklegering.

tillsatsämnena, och parametrarna närma sig så
småningom den rena zinkens. I ett Debye-diagram,
upptaget med en kamera med 58 mm diameter, ökas
därvid avståndet mellan två linjer (020) och (112) från
3,46 till 3,91 mm. Genom förhöjd temperatur kan
denna förändring påskyndas, och mätningar ha gjorts
efter uppvärmning under varierande tider till 60 och
100°C. Fig. 7 visar ändringen av linjeavståndet
som funktion av tiden avsatt i logaritmisk skala. Ur
detta diagram kan man avläsa de tider, efter vilka
ändringen i linjeavståndet fortskridit till hälften. I
fig. 8 är logaritmen för dessa halvvärdestider avsatt
mot inverterade värdet av absoluta temperaturen. Om

Fig. 9.
Laue-upptag-ningar på en åldrad
duraluminiumkristall
enligt Preston.

förloppet är beroende av den atomära
diffusionshas-tigheten, skall man vänta, att det i ett dylikt
diagram representeras av en rät linje, och man kan
genom extrapolation bestämma halvvärdestiderna för
lägre temperaturer. Man finner, att halv värdestiden
vid normal rumstemperatur är mindre än tio år. Detta
resultat överensstämmer med i Amerika utförda
långtidsförsök rörande ändringen av slagarbetet. En
liknande orientering skulle sannolikt vara av intresse
för många tekniska lättmetallegeringar.

Undersökning av metastabila tillstånd.

I legeringar av duralumintyp, exempelvis en
legering av Al med 4 % Cu, som är homogen omkring
550°C, sker vid temperaturer mellan 300° och 400°
en utskiljning av en stabil fas med en
sammansättning nära motsvarande Al2Cu. Efter snabbkylning
av den homogena legeringen från 550° till
rumstemperatur inträder ingen direkt utskiljning av Al,Cu,
men legeringen undergår en åldringsprocess, som kan
iakttagas genom ändringar i bl. a. hårdhet och
ledningsmotstånd eller genom det under processen
utvecklade värmet. Den ändring av gitterkonstanten,
som skulle iakttagas om en verklig utskiljning av
A12Cu ägde rum, uteblir. Däremot har man
rönt-genografiskt lyckats påvisa vissa andra förändringar
av legeringens struktur. Av särskilt intresse är
undersökningar, som för ett par år sedan utförts av
fransmannen Guinier och engelsmannen Preston.
Undersökningarna ha utförts enligt Laue-metoden, dvs.
med kontinuerlig röntgenstrålning infallande mot en
enkristall av legeringen. Två av Preston gjorda
upptagningar återges i fig. 9. Den övre har erhållits
efter ett halvt års åldring vid rumstemperatur, den
undre efter 25 dagars åldring vid 150°. Man ser på
dessa bilder jämte de fläckar, som representera de
ordinära Laue-interferenserna, även vissa linjer,
vilka för övrigt i den undre bilden börjat samla sig
till nya interferensfläckar. Man har lyckats tyda
dessa linjer så, att i legeringen uppstått anrikning
av kopparatomer i vissa skivformiga områden,
parallella med kubsidorna i aluminiumgittret. Tjockleken
av dessa områden är endast några få atomavstånd,
och deras bredd något hundratal atomavstånd.

Ett annat hithörande exempel är den i
Fe-C-syste-met uppträdande martensiten, som representerar ett

Fig. 10. Oordnad atomfördelning i ett atomplan.

502

31 okt. 1942
