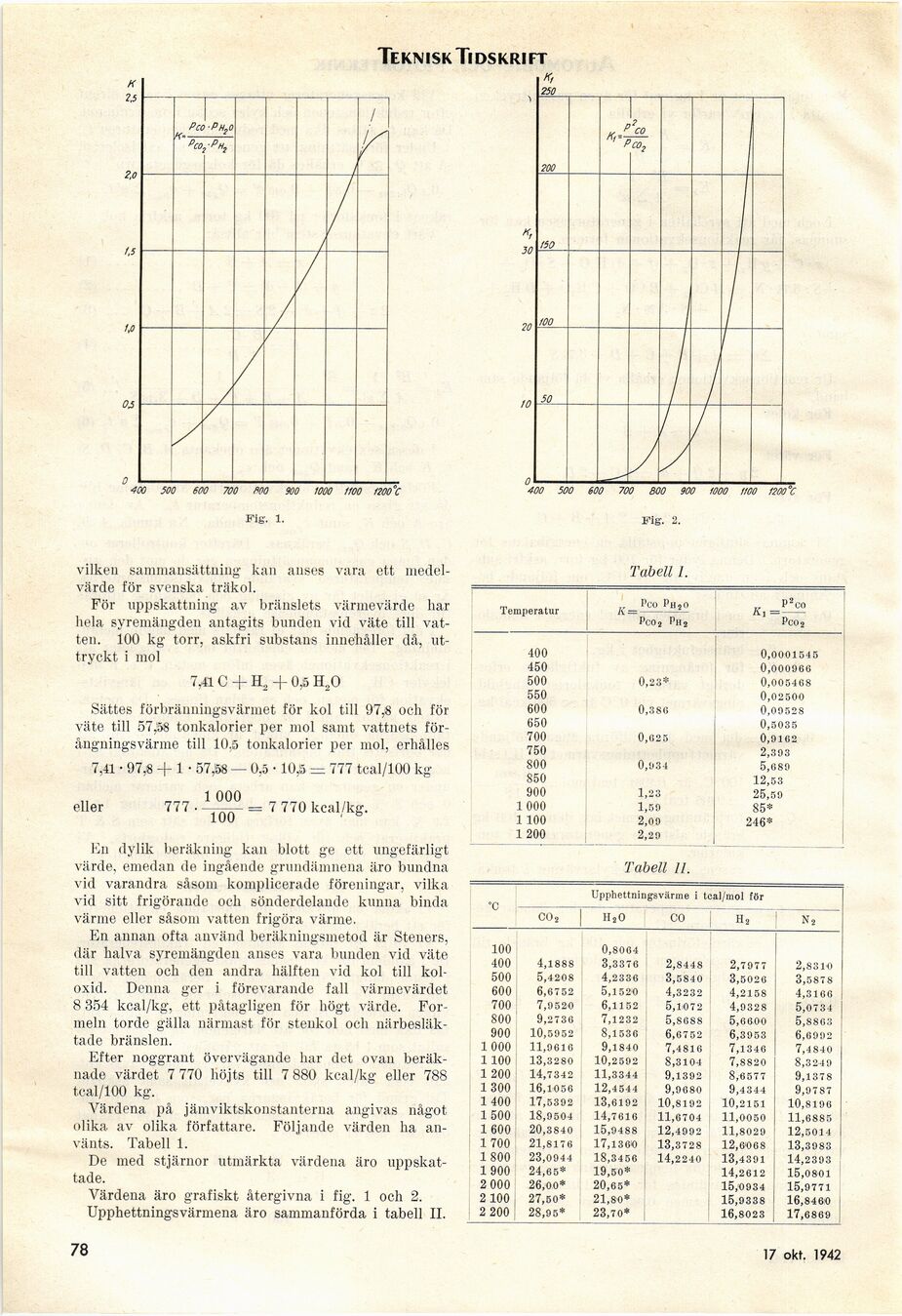

Teknisk Tidskrift
2,0
1.5
1,0
OJ
Pco-Ph,o
"co^PH,
400 500 600 700 m 900 1000 1100 1200 c
Fig. 1.
20
10
K,
250
200
150
100
50
K,
PCO;
400 500 600
800 900 mo mo mo c
Fig. 2.
vilken sammansättning kan anses vara ett
medelvärde för svenska träkol.
För uppskattning av bränslets värmevärde liar
hela syremängdeii antagits bunden vid väte till
vatten. 100 kg torr, askfri substans innehåller då,
uttryckt i mol
7,41 C + H, + 0,5 H20
Sättes förbränningsvärmet för kol till 97,8 och för
väte till 57,58 tonkalorier per mol samt vattnets
för-ångningsvärme till 10,5 tonkalorier per mol, erhålles
7,41 • 97,8 + 1 • 57,58 — 0,5 • 10,5 = 777 tcal/100 kg
eller 777 • = 7 770 kcal/kg.
lin dylik beräkning kan blott ge ett ungefärligt
värde, emedan de ingående grundämnena äro bundna
vid varandra såsom komplicerade föreningar, vilka
vid sitt frigörande och sönderdelande kunna binda
värme eller såsom vatten frigöra värme.
En annan ofta använd beräkningsmetod är Steners,
där halva syremängden anses vara bunden vid väte
till vatten och den andra hälften vid kol till
koloxid. Denna ger i förevarande fall värmevärdet
8 354 kcal/kg, ett påtagligen för liögt värde.
Formeln torde gälla närmast för stenkol och
närbesläktade bränslen.
Efter noggrant övervägande har det ovan
beräknade värdet 7 770 höjts till 7 880 kcal/kg eller 788
tcal/100 kg.
Värdena på jämviktskonstanterna angivas något
olika av olika författare. Följande värden ha
använts. Tabell 1.
De med stjärnor utmärkta värdena äro
uppskattade.
Värdena äro grafiskt återgivna i fig. 1 och 2.
Upphettningsvärmena äro sammanförda i tabell II.
Tabell I.
Temperatur
K =
Pco Ph20
Pco2 Ph2
K i =
P CO
PcO 2
400 0,0001545
450 0,000966
500 0,23* 0,005468
550 0,02500
600 0,386 0,09528
650 0,5035
700 0,625 0,9162
750 2,393
800 0,934 5,689
850 12,53
900 1,23 25,59
1000 1,59 85*
1 100 2,09 246*
1 200 2,29
Tabell II.
°c Upphettningsvärme i tcal/mol tör
C02 ii20 co h2 n2
100 0,8064
400 4,1888 3,3376 2,8448 2,7977 2,8310
500 5,4208 4,2336 3,5840 3,5026 3,5878
600 6,6752 5,152» 4,3232 4,2158 4,3166
700 7,9520 6,1152 5,1i072 4,9328 5,0734
800 9,2736 7,1232 5,8688 5,6600 5,8863
900 10,5952 8,1536 6,6752 6,3953 6,6992
1000 11,9616 9,1840 7,4816 7,1346 7,4840
1100 13,3280 10,2592 8,3104 7,8820 8,3249
1200 14,7342 11,3344 9,1392 8,6577 9,1378
1300 16,1056 12,4544 9,9680 9,4344 9,0787
1 400 17,5392 13,6192 10,8192 10,2151 10,8196
1 500 18,9504 14,7616 11,6704 11,0050 11,6885
1600 20,3840 15,9488 12,4992 11,8029 12,5014
1700 21,8176 17,136*) 13,3728 12,©068 13,3983
1800 23,0944 18,3456 14,2240 13,4391 14,2393
1 900 24,65* 19,50* 14,2612 15,0801
2 000 26,00* 20,65* 15,-0934 15,9771
2 100 27,50* 21,80* 15,9338 16,846(0
2 200 28,95* 23,70* 16,8023 17,6869
78
18 april 1942
