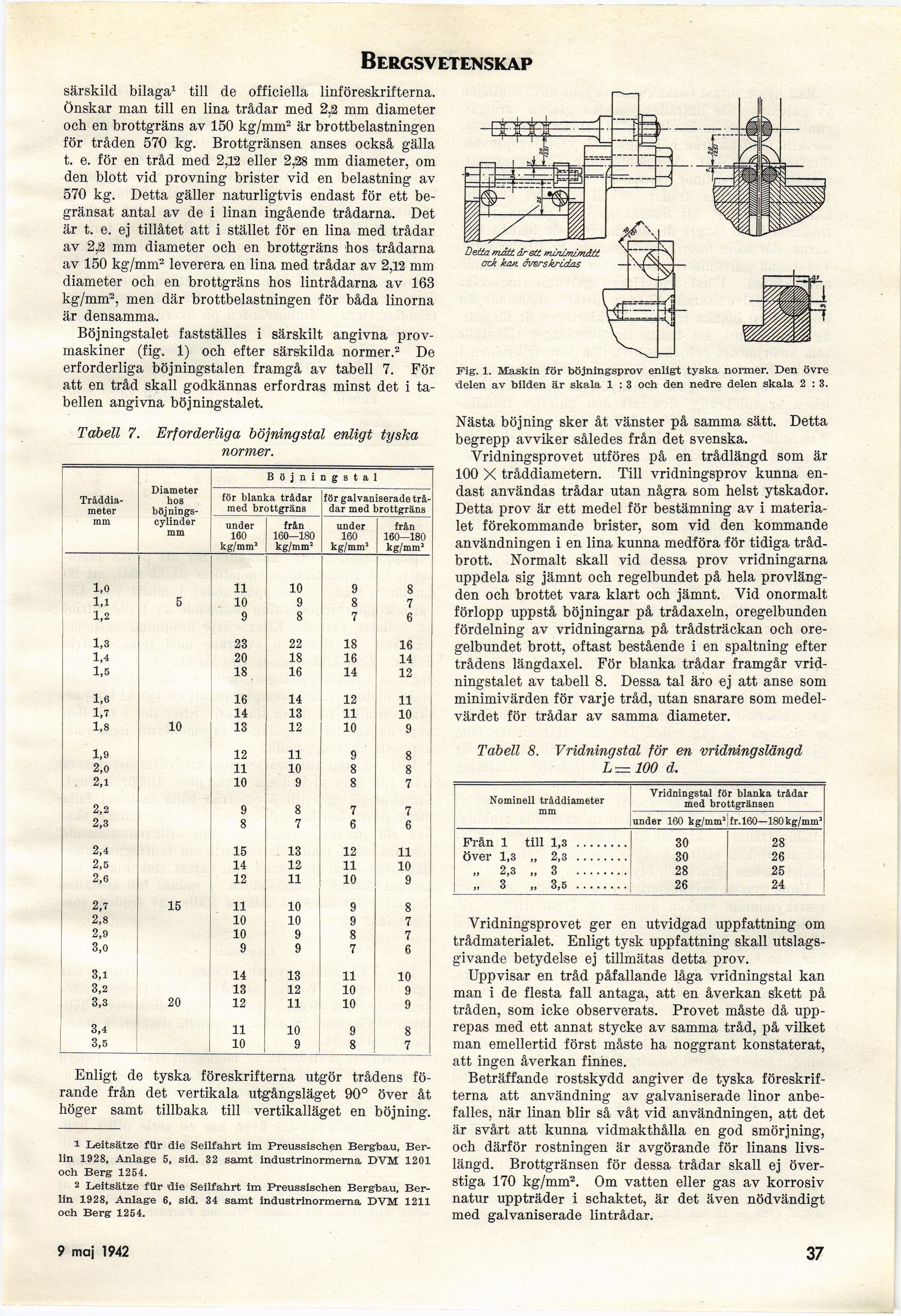

Bergsvetenskap

särskild bilaga1 till de officiella linföreskrifterna.
Önskar man till en lina trådar med 2.2 mm diameter
och en brottgräns av 150 kg/mm2 är brottbelastningen
för tråden 570 kg. Brottgränsen anses också gälla
t. e. för en tråd med 2,12 eller 2,38 mm diameter, om
den blott vid provning brister vid en belastning av
570 kg. Detta gäller naturligtvis endast för ett
begränsat antal av de i linan ingående trådarna. Det
är t. e. ej tillåtet att i stället för en lina med trådar
av 2,2 mm diameter och en brottgräns hos trådarna
av 150 kg/mni2 leverera en lina med trådar av 2,12 mm
diameter och en brottgräns hos lintrådarna av 163
kg/mm2, men där brottbelastningen för båda linorna
är densamma.

Böjningstalet fastställes i särskilt angivna
provmaskiner (fig. 1) och efter särskilda normer.2 De
erforderliga böjningstalen framgå av tabell 7. För
att en tråd skall godkännas erfordras minst det i
tabellen angivna böjningstalet.

Tabell 7. Erforderliga böjningstal enligt tyska
normer.

[-Tråddiameter-]

{+Tråddia- meter+} mm Diameter hos
böjnings-cylinder mm B ö j n i n g s t a 1
för blanka trådar med brottgräns för galvaniserade
trådar med brottgräns
under 160 kg/mm1 från 160-180 kg/mma under 160 kg/mm1 från 160—180 kg/mma
1,0 11 10 9 8
1,1 5 10 9 8 7
1,2 9 8 7 6
1,3 23 22 18 16
1,4 20 18 16 14
1,5 18 16 14 12
1,6 16 14 12 11
1,7 14 13 11 10
1,8 10 13 12 10 9
1,9 12 11 9 8
2,0 11 10 8 8
2,1 10 9 8 7
2,2 9 8 7 7
2,3 8 7 6 6
2,4 15 13 12 11
2,5 14 12 11 10
2,6 12 11 10 9
2,7 15 11 10 9 8
2,8 10 10 9 7
2,9 10 9 8 7
3,0 9 9 7 6
3,1 14 13 11 10
3,2 13 12 10 9
3,3 20 12 11 10 9
3,4 11 10 9 8
3,5 10 9 8 7

Enligt de tyska föreskrifterna utgör trådens
förande från det vertikala utgångsläget 90° över åt
höger samt tillbaka till vertikalläget en böjning.

1 Deitsätze für die Seilfahrt im Preussischen Bergbau,
Berlin 1928, Anlage 5, sid. 32 samt industrinormerna DVM 1201
och Berg 1254.

2 Leitsätze für die Seilfahrt im Preussischen Bergbau,
Berlin 1928, Anlage 6, sid. 34 samt industrinormerna DVM 1211
och Berg 1254.

Fig. 1. Maskin för böjningsprov enligt tyska normer. Den övre
■delen av bilden är skala 1 : 3 och den nedre delen skala 2:3.

Nästa böjning sker åt vänster på samma sätt. Detta
begrepp avviker således från det svenska.

Yridningsprovet utföres på en trådlängd som är
100 X tråddiametern. Till vridningsprov kunna
endast användas trådar utan några som helst ytskador.
Detta prov är ett medel för bestämning av i
materialet förekommande brister, som vid den kommande
användningen i en lina kunna medföra för tidiga
trådbrott. Normalt skall vid dessa prov vridningarna
uppdela sig jämnt och regelbundet på hela
provlängden och brottet vara klart och jämnt. Vid onormalt
förlopp uppstå böjningar på trådaxeln, oregelbunden
fördelning av vridningarna på trådsträckan och
oregelbundet brott, oftast bestående i en spaltning efter
trådens längdaxel. För blanka trådar framgår
vrid-ningstalet av tabell 8. Dessa tal äro ej att anse som
minimivärden för varje tråd, utan snarare som
medelvärdet för trådar av samma diameter.

Tabell 8. Vridningstal för en vridning slängd
L—100 d.

Nominell tråddiameter mm Vridningstal för blanka trådar med brottgränsen
under 160 kg/mm2 fr. 160—180 kg/mm1
Från 1 till 1,3 ........ 30 28
Över 1,3 „ 2,3 ........ 30 26
„ 2,3 „ 3 ........ 28 25
„ 3 „ 3,5 ........ 26 24

Yridningsprovet ger en utvidgad uppfattning om
trådmaterialet. Enligt tysk uppfattning skall
utslagsgivande betydelse ej tillmätas detta prov.

Uppvisar en tråd påfallande låga vridningstal kan
man i de flesta fall antaga, att en åverkan skett på
tråden, som icke observerats. Provet måste då
upprepas med ett annat stycke av samma tråd, på vilket
man emellertid först måste ha noggrant konstaterat,
att ingen åverkan finnes.

Beträffande rostskydd angiver de tyska
föreskrifterna att användning av galvaniserade linor
anbe-falles, när linan blir så våt vid användningen, att det
är svårt att kunna vidmakthålla en god smörjning,
och därför rostningen är avgörande för linans
livslängd. Brottgränsen för dessa trådar skall ej
överstiga 170 kg/mm2. Om vatten eller gas av korrosiv
natur uppträder i schaktet, är det även nödvändigt
med galvaniserade lintrådar.

9 maj 1942

37
