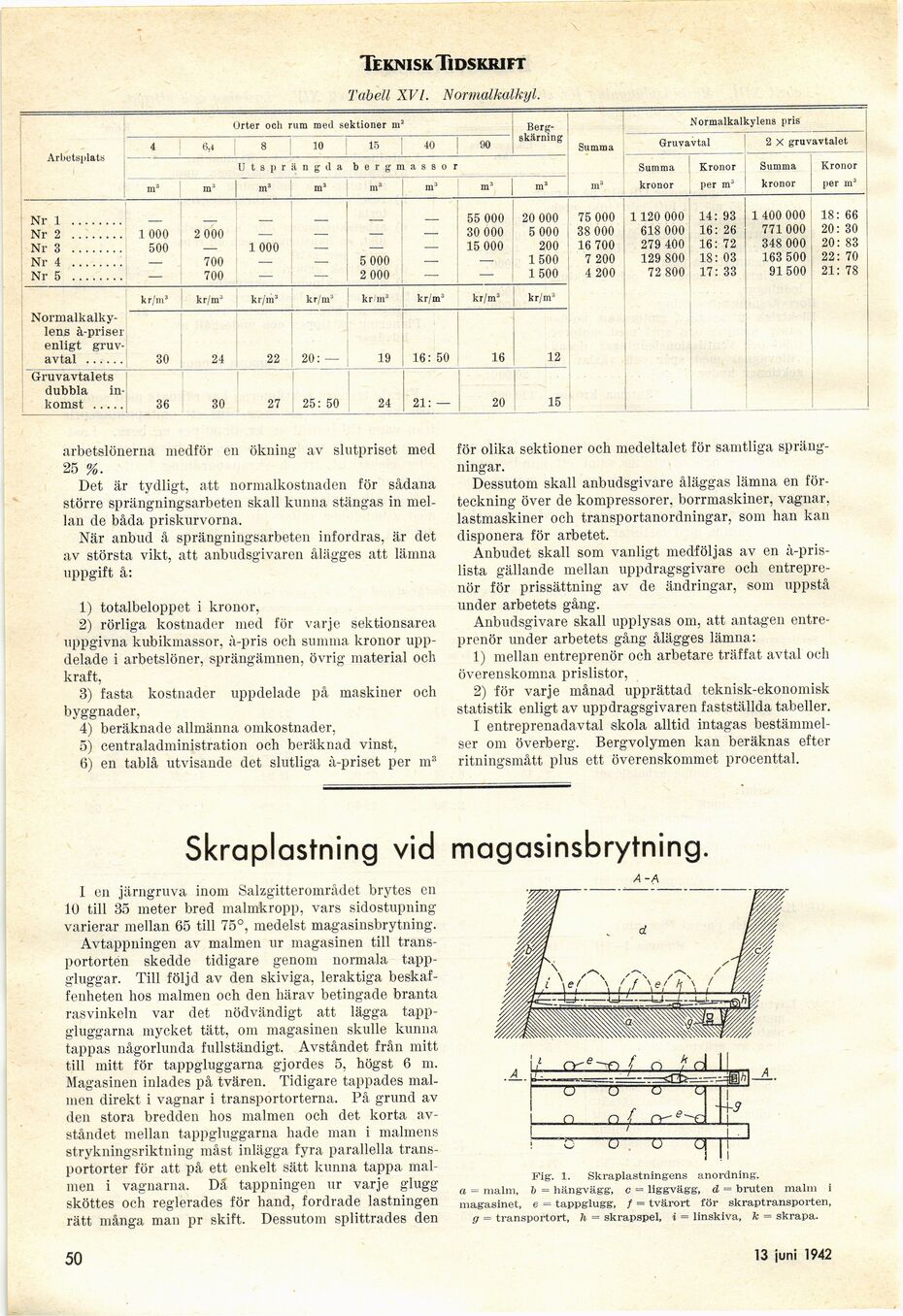

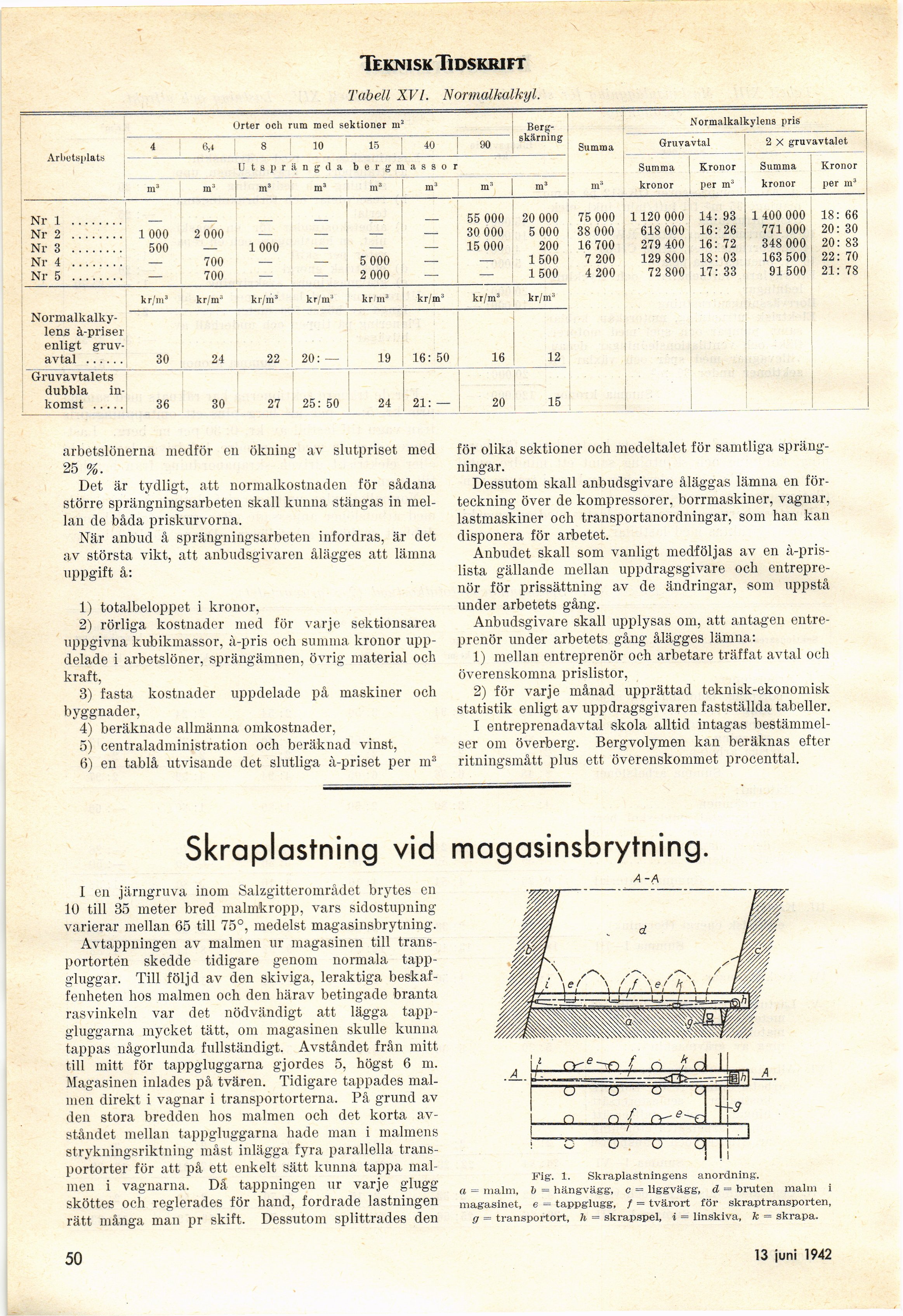

Teknisk Tidskrift
Tabell XVI. Normalkalkyl.
Arbetsplats Orter och rum med sektioner ma [-Bergskärning-] {+Berg- skärning+} Summa mH Normalkalkylens pris
4 6,4 8 10 15 ’ 40 i 90 Gruvavtal 2 X gruvavtalet
Utsprängda bergmassor Summa Kronor kronor per m3 Summa kronor Kronor per m3
m3 m3 ms m3 m3 m3 m3 m3
Nr 1 ........ 55 000 20 000 75 000 1 120 000 14: 93 1 400 000 18: 66
Nr 2 ........ 1 000 2 000 — _ _ _ 30 000 5 000 38 000 618 000 16: 26 771 000 20: 30 1
Nr 3 ........ 500 — 1 000 — — — 15 000 200 16 700 279 400 16: 72 348 000 20: 83
Nr 4 ........ — 700 — — 5 000 — —. 1500 7 200 129 800 18: 03 163 500 22: 70
Nr 5 ........ — 700 — — 2 000 — — 1500 4 200 72 800 17: 33 91500 21: 78
[-Normalkalkylens-]
{+Normalkalky- lens+} à-priser enligt
gruv-avtal ...... kr/m3 kr/m;i kl/m3 kr/m3 kr m3 kr/m3 kr/m3 kr/m3
30 24 22 20: — I 19 16: 50 16 12
Gruvavtalets dubbla
inkomst ..... 36 30 27 25: 50 24 21: — 20 15
arbetslönerna medför en ökning av slutpriset med
25 %.
Det är tydligt, att normalkostnaden för sådana
större sprängningsarbeten skall kunna stängas in
mellan de båda priskurvorna.
När anbud å sprängningsarbeten infordras, är det
av största vikt, att anbudsgivaren ålägges att lämna
uppgift å:
1) totalbeloppet i kronor,
2) rörliga kostnader med för varje sektionsarea
uppgivna kubikmassor, à-pris och summa kronor
uppdelade i arbetslöner, sprängämnen, övrig material och
kraft,
3) fasta kostnader uppdelade på maskiner och
byggnader,
4) beräknade allmänna omkostnader,
5) centraladministration och beräknad vinst,
6) en tablå utvisande det slutliga å-priset per m3
för olika sektioner och medeltalet för samtliga
sprängningar.
Dessutom skall anbudsgivare åläggas lämna en
förteckning över de kompressorer, borrmaskiner, vagnar,
lastmaskiner och transportanordningar, som han kan
disponera för arbetet.
Anbudet skall som vanligt medföljas av en
å-prislista gällande mellan uppdragsgivare och
entreprenör för prissättning av de ändringar, som uppstå
under arbetets gång.
Anbudsgivare skall upplysas om, att antagen
entreprenör under arbetets gång ålägges lämna:
1) mellan entreprenör och arbetare träffat avtal och
överenskomna prislistor,
2) för varje månad upprättad teknisk-ekonomisk
statistik enligt av uppdragsgivaren fastställda tabeller.
I entreprenadavtal skola alltid intagas
bestämmelser om överberg. Bergvolymen kan beräknas efter
ritningsmått pius ett överenskommet procenttal.
Skraplastning vid magasinsbrytning.
...... A-A
I en järngruva inom öalzgitteromradet örytes en
10 till 35 meter bred malmkropp, vars sidostupning
varierar mellan 65 till 75°, medelst magasinsbrytning.
Avtappningen av malmen ur magasinen till
transportorten skedde tidigare genom normala
tappgluggar. Till följd av den skiviga, leraktiga
beskaffenheten hos malmen och den härav betingade branta
rasvinkeln var det nödvändigt att lägga
tappgluggarna mycket tätt, om magasinen skulle kunna
tappas någorlunda fullständigt. Avståndet från mitt
till mitt för tappgluggarna gjordes 5, högst 6 m.
Magasinen inlades på tvären. Tidigare tappades
malmen direkt i vagnar i transportorterna. På grund av
den stora bredden hos malmen och det korta
avståndet mellan tappgluggarna hade man i malmens
strykningsriktning måst inlägga fyra parallella
transportorter för att på ett enkelt sätt kunna tappa mak
men i vagnarna. Då tappningen ur varje glugg
sköttes och reglerades för hand, fordrade lastningen
rätt många man pr skift. Dessutom splittrades den
a = malm, 6 = hängvägg, c = liggvägg’, d = bruten malm i
magasinet, e = tappglugg, f — tvärort för skraptransporten,
g = transportort, h = skrapspel, i = linskiva, k = skrapa.
50
13 juni 1942
