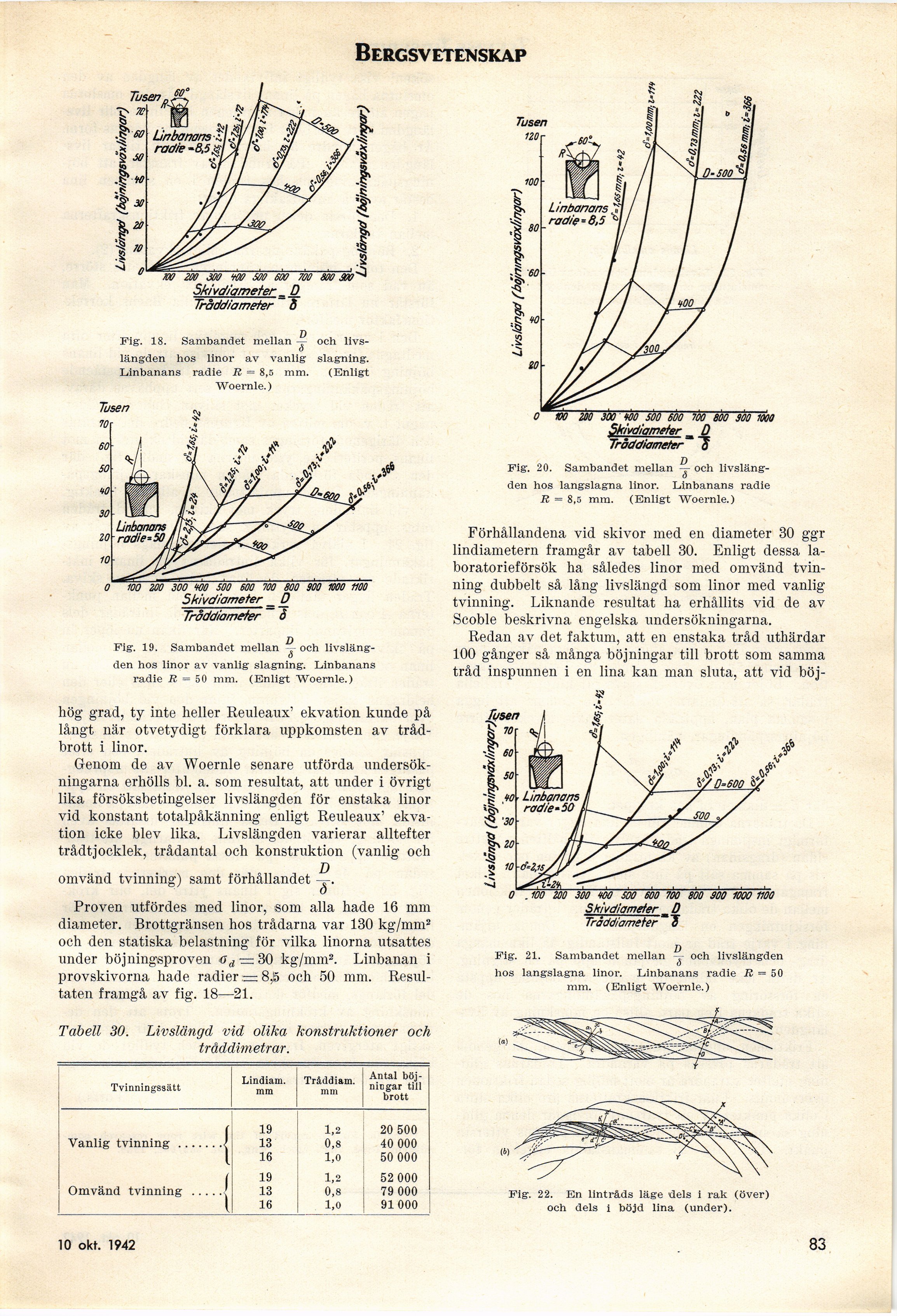

Bergsv etenskap
Fig. 18. Sambandet mellan och livs-
o
längden hos linor av vanlig slagning.
Linbanans radie B = 8,5 mm. (Enligt
"Woernle.)
Fig. 19. Sambandet mellan v och
livsläng-o
den hos linor av vanlig slagning. Linbanans
radie R = 50 mm. (Enligt Woernle.)
hög grad, ty inte heller Reuleaux’ ekvation kunde på
långt när otvetydigt förklara uppkomsten av
trådbrott i linor.
Genom de av Woernle senare utförda
undersökningarna erhölls bl. a. som resultat, att under i övrigt
lika försöksbetingelser livslängden för enstaka linor
vid konstant totalpåkänning enligt Reuleaux’
ekvation icke blev lika. Livslängden varierar alltefter
trådtjocklek, trådantal och konstruktion (vanlig och
omvänd tvinning) samt förhållandet
o
Proven utfördes med linor, som alla hade 16 mm
diameter. Brottgränsen hos trådarna var 130 kg/mm2
och den statiska belastning för vilka linorna utsattes
under böjningsproven ad — 30 kg/mm2. Linbanan i
provskivorna hade radier — 8,15 och 50 mm.
Resultaten framgå av fig. 18—21.
Tabell 30. Livslängd vid olika konstruktioner och
tråddimetrar.
Tvinningssätt Lindiam. mm Tråddiam. mm Antal
böjningar tiil brott
i 19 1,2 20 500
Vanlig tvinning......./ 13 0,8 40 000
l 16 1,0 50 000
i 19 1,2 52 000
Omvänd tvinning ..... 13 0,8 79 000
1 16 1,0 91000
Fig. 20. Sambandet mellan — och
livslånges
den hos langslagna linor. Linbanans radie
R = 8,5 mm. (Enligt Woernle.)
Förhållandena vid skivor med en diameter 30 ggr
lindiametern framgår av tabell 30. Enligt dessa
laboratorieförsök ha således linor med omvänd
tvinning dubbelt så lång livslängd som linor med vanlig
tvinning. Liknande resultat ha erhållits vid de av
Scoble beskrivna engelska undersökningarna.
Redan av det faktum, att en enstaka tråd uthärdar
100 gånger så många böjningar till brott som samma
tråd inspunnen i en lina kan man sluta, att vid böj-
Skivdiameter ^ D
Tråddiameter 7
Fig. 21. Sambandet mellan v och livslängden
o
hos langslagna linor. Linbanans radie R = 50
mm. (Enligt Woernle.)
11 april 1942
83
