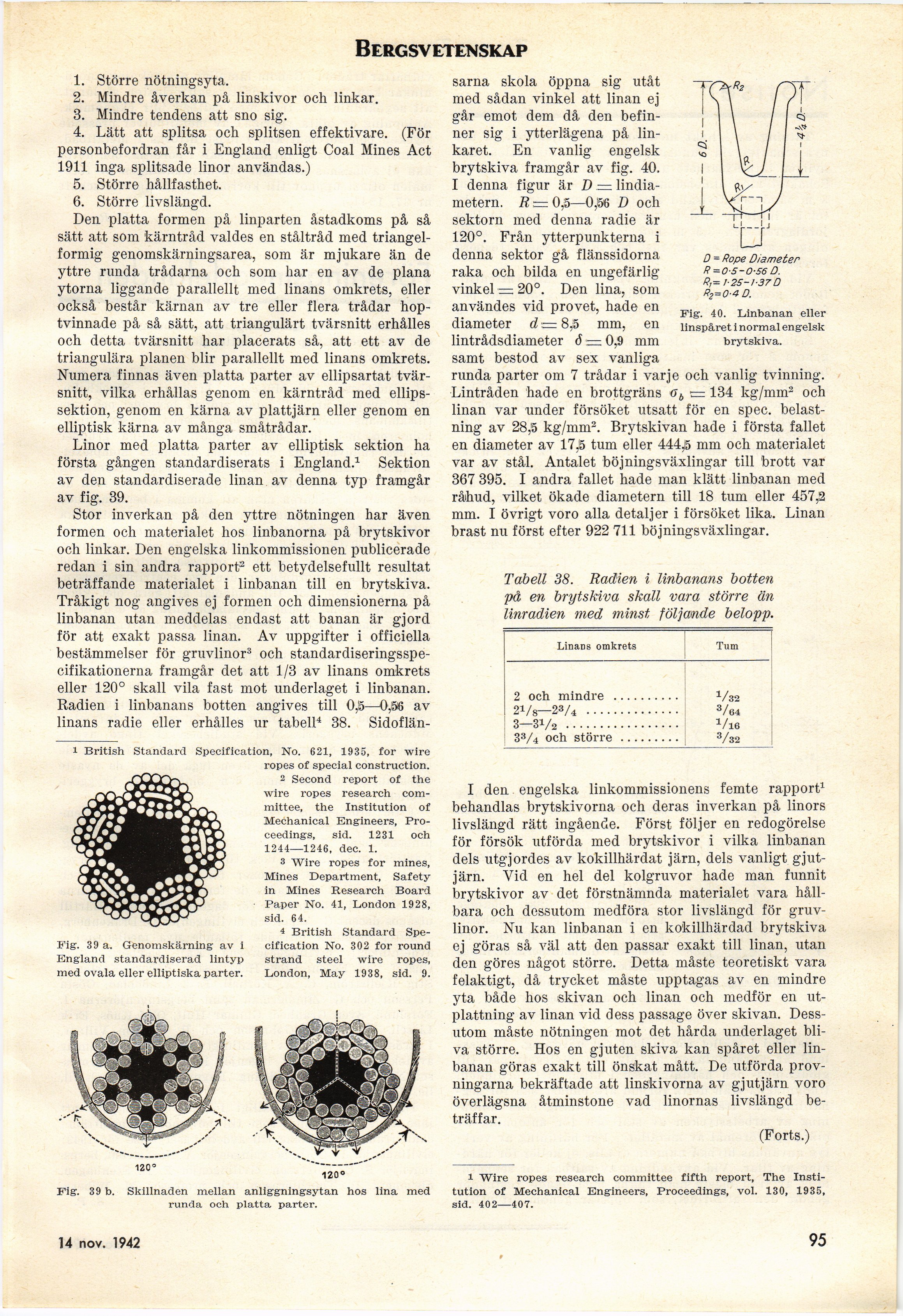

Bergsv etenskap
1. Större nötningsyta.
2. Mindre åverkan på linskivor och linkar.
3. Mindre tendens att sno sig.
4. Lätt att splitsa och splitsen effektivare. (För
personbefordran får i England enligt Coal Mines Act
1911 inga splitsade linor användas.)
5. Större hållfasthet.
6. Större livslängd.
Den platta formen på linparten åstadkoms på så
sätt att som kärntråd valdes en ståltråd med
triangel-formig genomskärningsarea, som är mjukare än de
yttre runda trådarna och som har en av de plana
ytorna liggande parallellt med linans omkrets, eller
också består kärnan av tre eller flera trådar
hoptvinnade på så sätt, att triangulärt tvärsnitt erhålles
och detta tvärsnitt har placerats så, att ett av de
triangulära planen blir parallellt med linans omkrets.
Numera finnas även platta parter av ellipsartat
tvärsnitt, vilka erhållas genom en kärntråd med
ellipssektion, genom en kärna av plattjärn eller genom en
elliptisk kärna av många småtrådar.
Linor med platta parter av elliptisk sektion ha
första gången standardiserats i England.1 Sektion
av den standardiserade linan av denna typ framgår
av fig. 39.
Stor inverkan på den yttre nötningen har även
formen och materialet hos linbanorna på brytskivor
och linkar. Den engelska linkommissionen publicerade
redan i sin andra rapport12 ett betydelsefullt resultat
beträffande materialet i linbanan till en brytskiva.
Tråkigt nog angives ej formen och dimensionerna på
linbanan utan meddelas endast att banan är gjord
för att exakt passa linan. Av uppgifter i officiella
bestämmelser för gruvlinor3 och
standardiseringsspecifikationerna framgår det att 1/3 av linans omkrets
eller 120° skall vila fast mot underlaget i linbanan.
Radien i linbanans botten angives till 0,i5—0,96 av
linans radie eller erhålles ur tabell4 38. Sidoflän-
Fig. 39 a. Genomskärning av i
England standardiserad lintyp
med ovala eller elliptiska parter.
sarna skola öppna sig utåt
med sådan vinkel att linan ej
går emot dem då den
befinner sig i ytterlägena på
linkaret. En vanlig engelsk
brytskiva framgår av fig. 40.
I denna figur är D —
lindiametern. R ,= 0,5—0,&6 D och
sektorn med denna radie är
120°. Från ytterpunkterna i
denna sektor gå flänssidorna
raka och bilda en ungefärlig
vinkel — 20°. Den lina, som
användes vid provet, hade en
diameter d = 8,5 mm, en
lintrådsdiameter 6 0,9 mm
samt bestod av sex vanliga
runda parter om 7 trådar i varje och vanlig tvinning.
Lintråden hade en brottgräns — 134 kg/mm2 och
linan var under försöket utsatt för en spec.
belastning av 28,5 kg/mm2. Brytskivan hade i första fallet
en diameter av 17J5 tum eller 444,5 mm och materialet
var av stål. Antalet böjningsväxlingar till brott var
367 395. I andra fallet hade man klätt linbanan med
råhud, vilket ökade diametern till 18 tum eller 457,3
mm. I övrigt voro alla detaljer i försöket lika. Linan
brast nu först efter 922 711 böjningsväxlingar.
Tabell 38. Radien i linbanans botten
på en brytskiva skall vara större än
linradien med minst följande belopp.
D = Rope Diameter
R =0-5-0-56 D.
R, = 1-25-1-370
R2=0-4 O.
Fig. 40. Linbanan eller
linspåret i normal engelsk
brytskiva.
i British Standard Specification, Ko. 621, 1935, for wire
ropes of special construction.
2 Second report of the
wire ropes research
com-mittee, the Institution of
Mechanical Engineers,
Pro-ceedings, sid. 1231 och
1244—1246, dec. 1.
3 Wire ropes for mines,
Mines Department, Safety
in Mines Research Board
Paper No. 41, London 1928,
sid. 64.
4 British Standard
Specification No. 302 for round
strand steel wire ropes,
London, May 1938, sid. 9.
Linans omkrets Tum
2 och mindre .......... 1/32
21/S—23/4 .............. 3/64
3-31/2 ................. 1/16
33/4 och större ......... 3/32
I den engelska linkommissionens femte rapport1
behandlas brytskivorna och deras inverkan på linors
livslängd rätt ingående. Först följer en redogörelse
för försök utförda med brytskivor i vilka linbanan
dels utgjordes av kokillhärdat järn, dels vanligt
gjutjärn. Vid en hel del kolgruvor hade man funnit
brytskivor av det förstnämnda materialet vara
hållbara och dessutom medföra stor livslängd för
gruvlinor. Nu kan linbanan i en kokillhärdad brytskiva
ej göras så väl att den passar exakt till linan, utan
den göres något större. Detta måste teoretiskt vara
felaktigt, då trycket måste upptagas av en mindre
yta både lios skivan och linan och medför en
ut-plattning av linan vid dess passage över skivan.
Dessutom måste nötningen mot det hårda underlaget
bliva större. Hos en gjuten skiva kan spåret eller
linbanan göras exakt till önskat mått. De utförda
provningarna bekräftade att linskivorna av gjutjärn voro
överlägsna åtminstone vad linornas livslängd
beträffar.
(Forts.)
120»
Fig. 39 b. Skillnaden mellan anliggningsytan hos lina med
runda och platta parter.
i Wire ropes research committee fifth report, The Insti-
tution of Mechanical Engineers, Proceedings, vol. 130, 1935,
sid. 402—407.
14 nov. 1942
95
