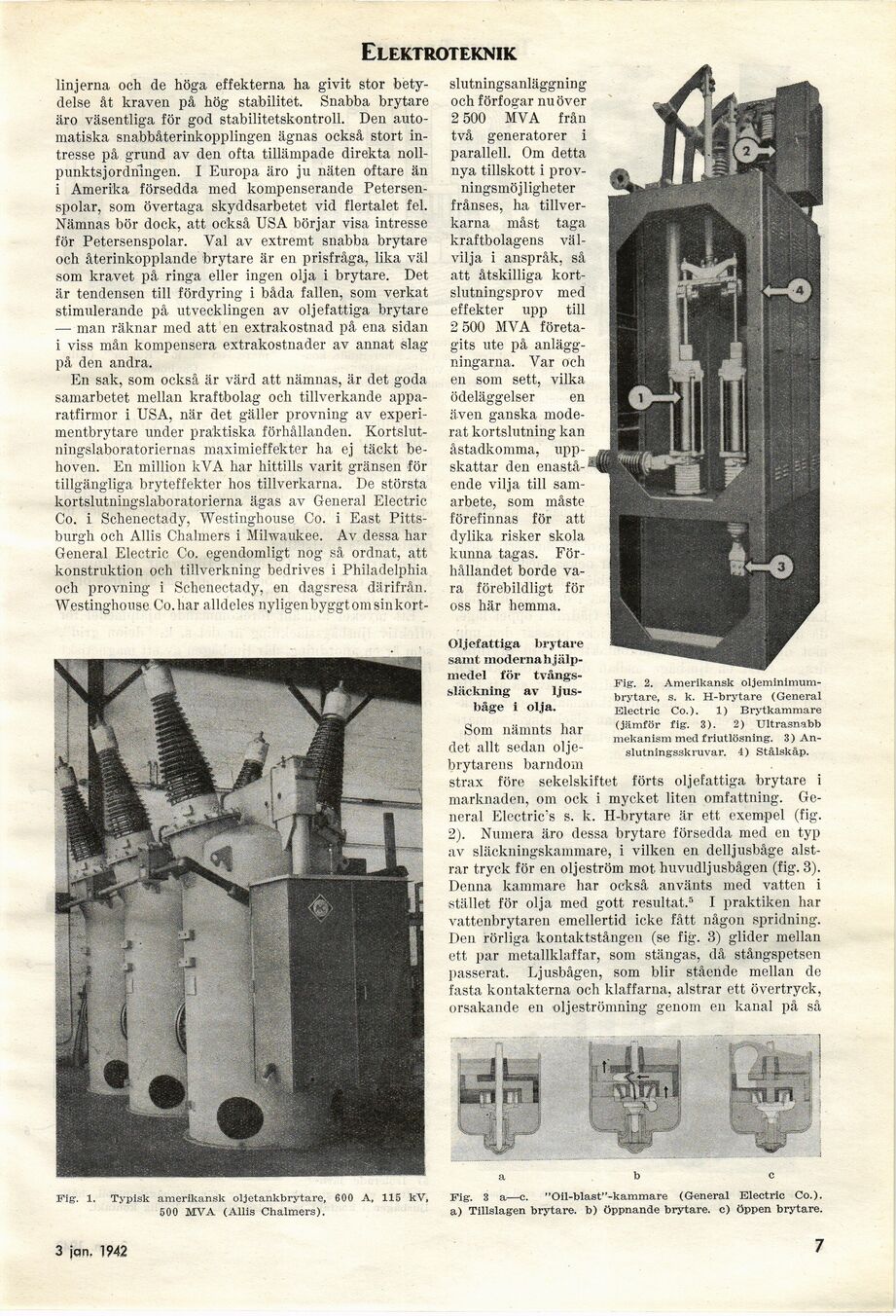

Elektroteknik
linjerna och de höga effekterna ha givit stor
betydelse åt kraven på hög stabilitet. Snabba brytare
äro väsentliga för god stabilitetskontroll. Den
automatiska snabbåterinkopplingen ägnas också stort
intresse på grund av den ofta tillämpade direkta
nollpunkts j ordningen. I Europa äro ju näten oftare än
i Amerika försedda med kompenserande
Petersen-spolar, som övertaga skyddsarbetet vid flertalet fel.
Nämnas bör dock, att också USA börjar visa intresse
för Petersenspolar. Val av extremt snabba brytare
och återinkopplande brytare är en prisfråga, lika väl
som kravet på ringa eller ingen olja i brytare. Det
är tendensen till fördyring i båda fallen, som verkat
stimulerande på utvecklingen av oljefattiga brytare
— man räknar med att en extrakostnad på ena sidan
i viss mån kompensera extrakostnader av annat slag
på den andra.
En sak, som också är värd att nämnas, är det goda
samarbetet mellan kraftbolag och tillverkande
apparatfirmor i USA, när det gäller provning av
experi-mentbrytare under praktiska förhållanden.
Kortslutningslaboratoriernas maximieffekter ha ej täckt
behoven. En million kVA har hittills varit gränsen för
tillgängliga bryteffekter hos tillverkarna. De största
kortslutningslaboratorierna ägas av General Electric
Co. i Schenectady, Westinghouse Co. i East
Pittsburgh och Allis Chalmers i Milwaukee. Av dessa har
General Electric Co. egendomligt nog så ordnat, att
konstruktion och tillverkning bedrives i Philadelphia
och provning i Schenectady, en dagsresa därifrån.
Westinghouse Co.har alldeles nyligenbyggtomsinkort-
Fig. 2. Amerikansk
oljeminimum-brytare, s. k. H-brytare (General
Electric Co.). 1) Brytkammare
(jämför fig. 3). 2) Ultrasnabb
mekanism med friutlösning’. 3)
Anslutningsskruvar. 4) Stålskåp.
Oljefattiga brytare
samt moderna
hjälpmedel för
tvångssläckning av
ljusbåge i olja.
Som nämnts har
det allt sedan
olje-brytarens barndom
strax före sekelskiftet förts oljefattiga brytare i
marknaden, om ock i mycket liten omfattning.
General Electric^ s. k. H-brytare är ett exempel (fig.
2). Numera äro dessa brytare försedda med en typ
av släckningskammare, i vilken en delljusbåge
alstrar tryck för en oljeström mot huvudljusbågen (fig. 3).
Denna kammare liar också använts med vatten i
stället för olja med gott resultat.5 I praktiken har
vattenbrytaren emellertid icke fått någon spridning.
Den rörliga kontaktstången (se fig. 3) glider mellan
ett par metallklaffar, som stängas, då stångspetsen
passerat. Ljusbågen, som blir stående mellan de
fasta kontakterna och klaffarna, alstrar ett övertryck,
orsakande en oljeströmning genom en kanal på så
Fig. 3 a—c. "Oil-blast"-kammare (General Electric Co.)
a) Tillslagen brytare, b) öppnande brytare, c) öppen brytare
slutningsanläggning
och förfogar nu över
2 500 MVA från
två generatorer i
parallell. Om detta
nya tillskott i
provningsmöjligheter
frånses, ha
tillverkarna måst taga
kraftbolagens
välvilja i anspråk, så
att åtskilliga
kortslutningsprov med
effekter upp till
2 500 MVA
företagits ute på
anläggningarna. Var och
en som sett, vilka
ödeläggelser en
även ganska
moderat kortslutning kan
åstadkomma,
uppskattar den
enastående vilja till
samarbete, som måste
förefinnas för att
dylika risker skola
kunna tagas.
Förhållandet borde
vara förebildligt för
oss här hemma.
Fig. 1. Typisk amerikansk oljetankbrytare, 600 A, 115 kV,
500 MVA (Allis Chalmers).
3 jan. 1942 13
