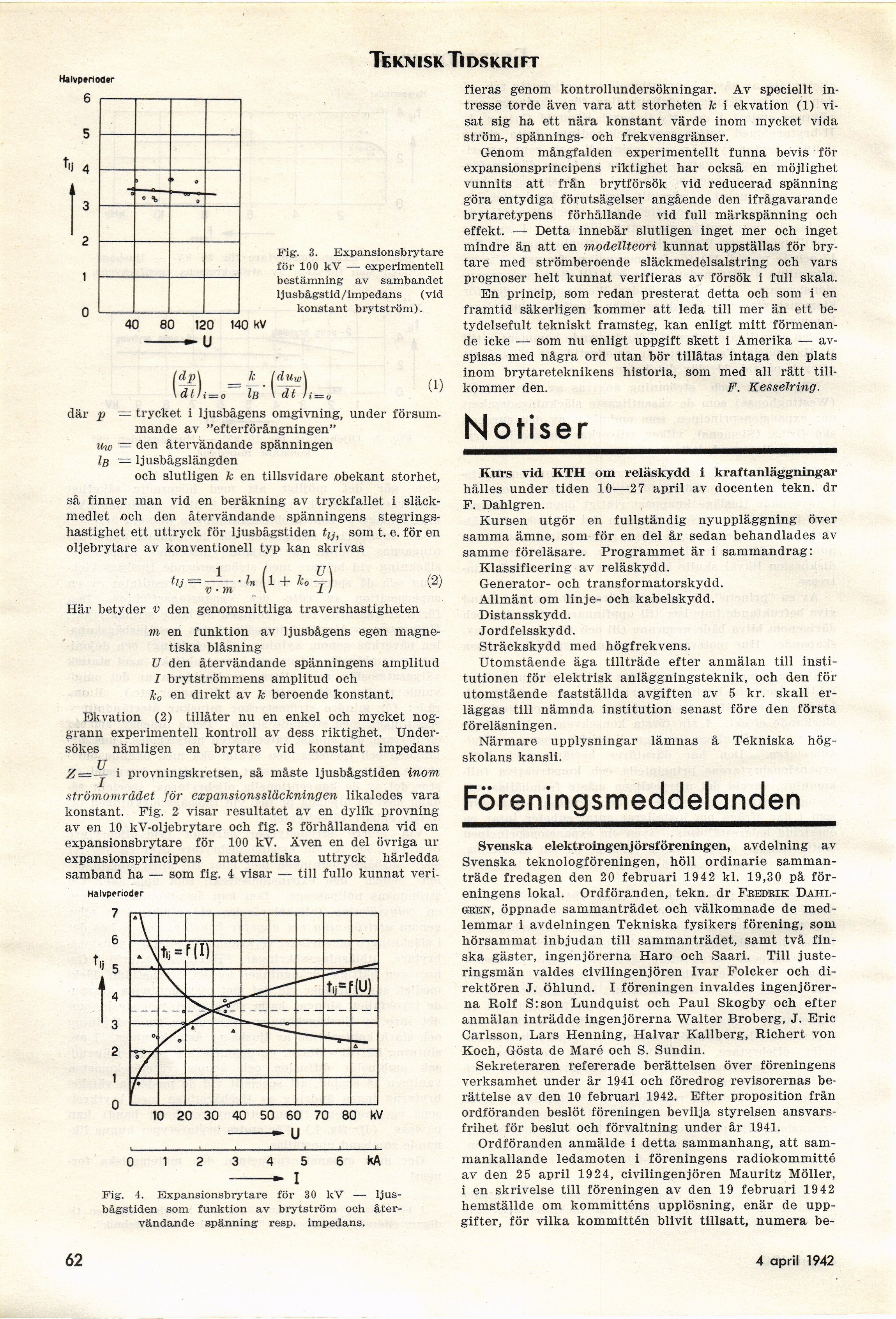

Teknisk Tidskrift
Halvperioder
6
t,i
ii 4
Fig. 3. Expansionsbrytare
för 100 kV — experimentell
bestämning av sambandet
ljusbågstid/impedans (vid
konstant brytström).
40 80
120
► u
140 kV
!dp\ _ k^ tduw\
\dt)i=o Ib \ dt )i=0
(1)
där p
trycket i ljusbågens omgivning, under
försummande av "efterförångningen"
uw — den återvändande spänningen
Ib — ljusbågslängden
och slutligen k en tillsvidare obekant storhet,
så finner man vid en beräkning av tryckfallet i
släckmedlet och den återvändande spänningens
stegringshastighet ett uttryck för ljusbågstiden fy, som t. e. för en
oljebrytare av konventionell typ kan skrivas
v ■ m \ II
(2)
Här betyder v den genomsnittliga travershastigheten
m en funktion av ljusbågens egen
magnetiska blåsning
V den återvändande spänningens amplitud
I brytströmmen amplitud och
ko en direkt av k beroende konstant.
Ekvation (2) tillåter nu en enkel och mycket
noggrann experimentell kontroll av dess riktighet.
Undersökes nämligen en brytare vid konstant impedans
Z—-J i provningskretsen, så måste ljusbågstiden inom
strömområdet för expansionssläckningen likaledes vara
konstant. Fig. 2 visar resultatet av en dylik provning
av en 10 kV-oljebrytare och fig. 3 förhållandena vid en
expansionsbrytare för 100 kV. Även en del övriga ur
expansionsprincipens matematiska uttryck härledda
samhand ha — som fig. i visar — till fullo kunnat veri-
Halvperioder
7
Fig. 4. Expansionsbrytare för 30 kV —
ljusbågstiden som funktion av brytström och
återvändande spänning resp. impedans.
fieras genom kontrollundersökningar. Av speciellt
intresse torde även vara att storheten k i ekvation (1)
visat sig ha ett nära konstant värde inom mycket vida
ström-, spännings- och frekvensgränser.
Genom mångfalden experimentellt funna bevis för
expansionsprincipens riktighet har också en möjlighet
vunnits att från brytförsök vid reducerad spänning
göra entydiga förutsägelser angående den ifrågavarande
brytaretypens förhållande vid full märkspänning och
effekt. — Detta innebär slutligen inget mer och inget
mindre än att en modellteori kunnat uppställas för
brytare med strömberoende släckmedelsalstring och vars
prognoser helt kunnat verifieras av försök i full skala.
En princip, som redan presterat detta och som i en
framtid säkerligen kommer att leda till mer än ett
be-tydelsefult tekniskt framsteg, kan enligt mitt
förmenande icke — som nu enligt uppgift skett i Amerika —
avspisas med några ord utan bör tillåtas intaga den plats
inom brytareteknikens historia, som med all rätt
tillkommer den. F. Kesselring.
Notiser
Kurs vid KTH om reläskydd i kraftanläggningar
hålles under tiden 10—27 april av docenten tekn. dr
F. Dahlgren.
Kursen utgör en fullständig nyuppläggning över
samma ämne, som för en del år sedan behandlades av
samme föreläsare. Programmet är i sammandrag:
Klassificering av reläskydd.
Generator- och transformatorskydd.
Allmänt om linje- och kabelskydd.
Distansskydd.
Jordfelsskydd.
Sträckskydd med högfrekvens.
Utomstående äga tillträde efter anmälan till
institutionen för elektrisk anläggningsteknik, och den för
utomstående fastställda avgiften av 5 kr. skall
erläggas till nämnda institution senast före den första
föreläsningen.
Närmare upplysningar lämnas å Tekniska
skolans kansli.
hög-
Föreningsmeddel anden
Svenska elektroingenjörsföreningen, avdelning av
Svenska teknologföreningen, höll ordinarie
sammanträde fredagen den 20 februari 1942 kl. 19,30 på
föreningens lokal. Ordföranden, tekn. dr Fbbdkik
Dahlgren, öppnade sammanträdet och välkomnade de
medlemmar i avdelningen Tekniska fysikers förening, som
hörsammat inbjudan till sammanträdet, samt två
finska gäster, ingenjörerna Haro och Saari. Till
justeringsmän valdes civilingenjören Ivar Folcker och
direktören J. öhlund. I föreningen invaldes
ingenjörerna Rolf S:son Lundquist och Paul Skogby och efter
anmälan inträdde ingenjörerna Walter Broberg, J. Erie
Carlsson, Lars Henning, Halvar Kallberg, Richert von
Koch, Gösta de Maré och S. Sundin.
Sekreteraren refererade berättelsen över föreningens
verksamhet under år 1941 och föredrog revisorernas
berättelse av den 10 februari 1942. Efter proposition från
ordföranden beslöt föreningen bevilja styrelsen
ansvarsfrihet för beslut och förvaltning under år 1941.
Ordföranden anmälde i detta sammanhang, att
sammankallande ledamoten i föreningens radiokommitté
av den 25 april 1924, civilingenjören Mauritz Möller,
i en skrivelse till föreningen av den 19 februari 1942
hemställde om kommitténs upplösning, enär de
uppgifter, för vilka kommittén blivit tillsatt, numera be-
62
4 april 1942
