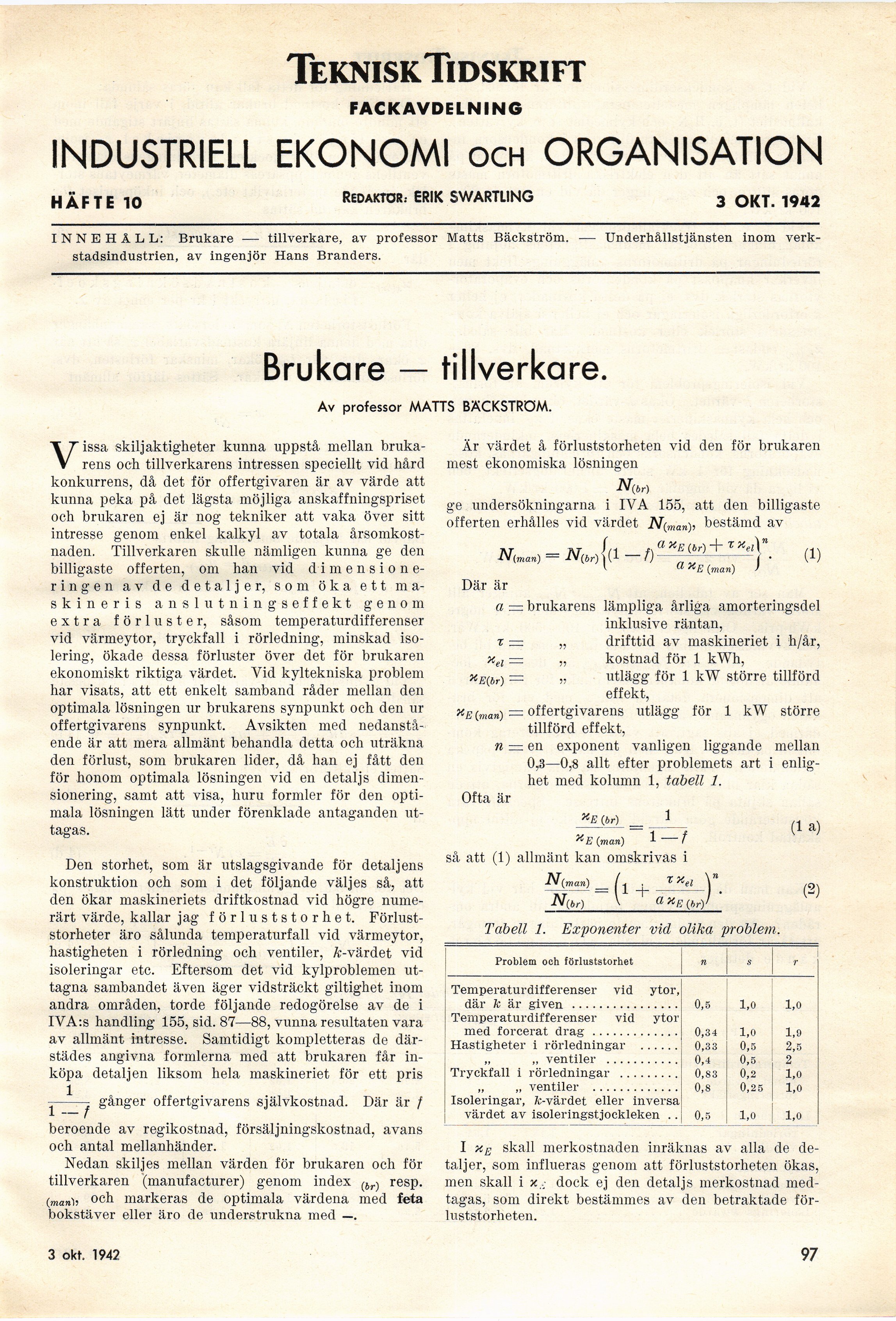

TekniskTidskrift
FACKAVDELNING
INDUSTRIELL EKONOMI och ORGANISATION
HÄFTE 10 Redaktör. ERIK SWARTLING 3 OKT. 1942
INNEHALL: Brukare — tillverkare, av professor Matts Bäckström. — Underhållstjänsten inom
verkstadsindustrien, av ingenjör Hans Branders.
Brukare — tillverkare.
Av professor MATTS BÄCKSTRÖM.
Vissa skiljaktigheter kunna uppstå mellan
brukarens och tillverkarens intressen speciellt vid hård
konkurrens, då det för offertgivaren är av värde att
kunna peka på det lägsta möjliga anskaffningspriset
och brukaren ej är nog tekniker att vaka över sitt
intresse genom enkel kalkyl av totala
årsomkost-naden. Tillverkaren skulle nämligen kunna ge den
billigaste offerten, om han vid
dimensioneringen av de detaljer, som öka ett
maskineris anslutningseffekt genom
extra förluster, såsom temperaturdifferenser
vid värmeytor, tryckfall i rörledning, minskad
isolering, ökade dessa förluster över det för brukaren
ekonomiskt riktiga värdet. Vid kyltekniska problem
har visats, att ett enkelt samband råder mellan den
optimala lösningen ur brukarens synpunkt och den ur
offertgivarens synpunkt. Avsikten med
nedanstående är att mera allmänt behandla detta och uträkna
den förlust, som brukaren lider, då han ej fått den
för honom optimala lösningen vid en detaljs
dimensionering, samt att visa, huru formler för den
optimala lösningen lätt under förenklade antaganden
uttagas.
Den storhet, som är utslagsgivande för detaljens
konstruktion och som i det följande väljes så, att
den ökar maskineriets driftkostnad vid högre
numerärt värde, kallar jag förluststorhet.
Förlust-storheter äro sålunda temperaturfall vid värmeytor,
hastigheten i rörledning och ventiler, /e-värdet vid
isoleringar etc. Eftersom det vid kylproblemen
uttagna sambandet även äger vidsträckt giltighet inom
andra områden, torde följande redogörelse av de i
IVA:s handling 155, sid. 87—88, vunna resultaten vara
av allmänt intresse. Samtidigt kompletteras de
därstädes angivna formlerna med att brukaren får
inköpa detaljen liksom hela maskineriet för ett pris
–- gånger offertgivarens självkostnad. Där är /
beroende av regikostnad, försäljningskostnad, avans
och antal mellanhänder.
Nedan skiljes mellan värden för brukaren och för
tillverkaren (manufacturer) genom index ^ resp.
(man): markeras de optimala värdena med feta
bokstäver eller äro de understrukna med —.
Är värdet å förluststorheten vid den för brukaren
mest ekonomiska lösningen
-AW)
ge undersökningarna i IVA 155, att den billigaste
offerten erhålles vid värdet N(man)i bestämd av
AT -AT In fl a*fiPr)+**«»)[" m
JM (man) = -tv(6r) i1 — /] | • l1)
* a XE (man) >
Där är
a = brukarens lämpliga årliga amorteringsdel
inklusive räntan,
x — „ drifttid av maskineriet i h/år,
x., — „ kostnad för 1 kWh,
utlägg för 1 kW större tillförd
effekt,
r= offertgivarens utlägg för 1 kW större
tillförd effekt,
n — en exponent vanligen liggande mellan
Or3—0,8 allt efter problemets art i
enlighet med kolumn 1, tabell 1.
Ofta är
(br) __ 1_
XE (man) 1 -†
så att (1) allmänt kan omskrivas i
N(man) = L , ™el V
\ axE (6r)/
*E(br)
(1 a)
N,
(br)
(2)
Tabell 1. Exponenter vid olika problem.
Problem och förluststorhet n s T
Temperaturdifferenser vid ytor,
där k är given ................ 0,5 1,0 1,0
Temperaturdifferenser vid ytor
med forcerat drag ............. 0,34 1,0 1,9
Hastigheter i rörledningar ...... 0,33 0,5 2,5
„ „ ventiler ........... 0,4 0,5 2
Tryckfall i rörledningar ......... 0,83 0,2 1,0
„ „ ventiler ............. 0,8 0,25 1,0
Isoleringar, fc-värdet eller inversa
värdet av isoleringstjockleken .. 0,5 1,0 1,0
I xE skall merkostnaden inräknas av alla de
detaljer, som influeras genom att förluststorheten ökas,
men skall i z . dock ej den detaljs merkostnad
medtagas, som direkt bestämmes av den betraktade
förluststorheten.
4 april 1942
97
