Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

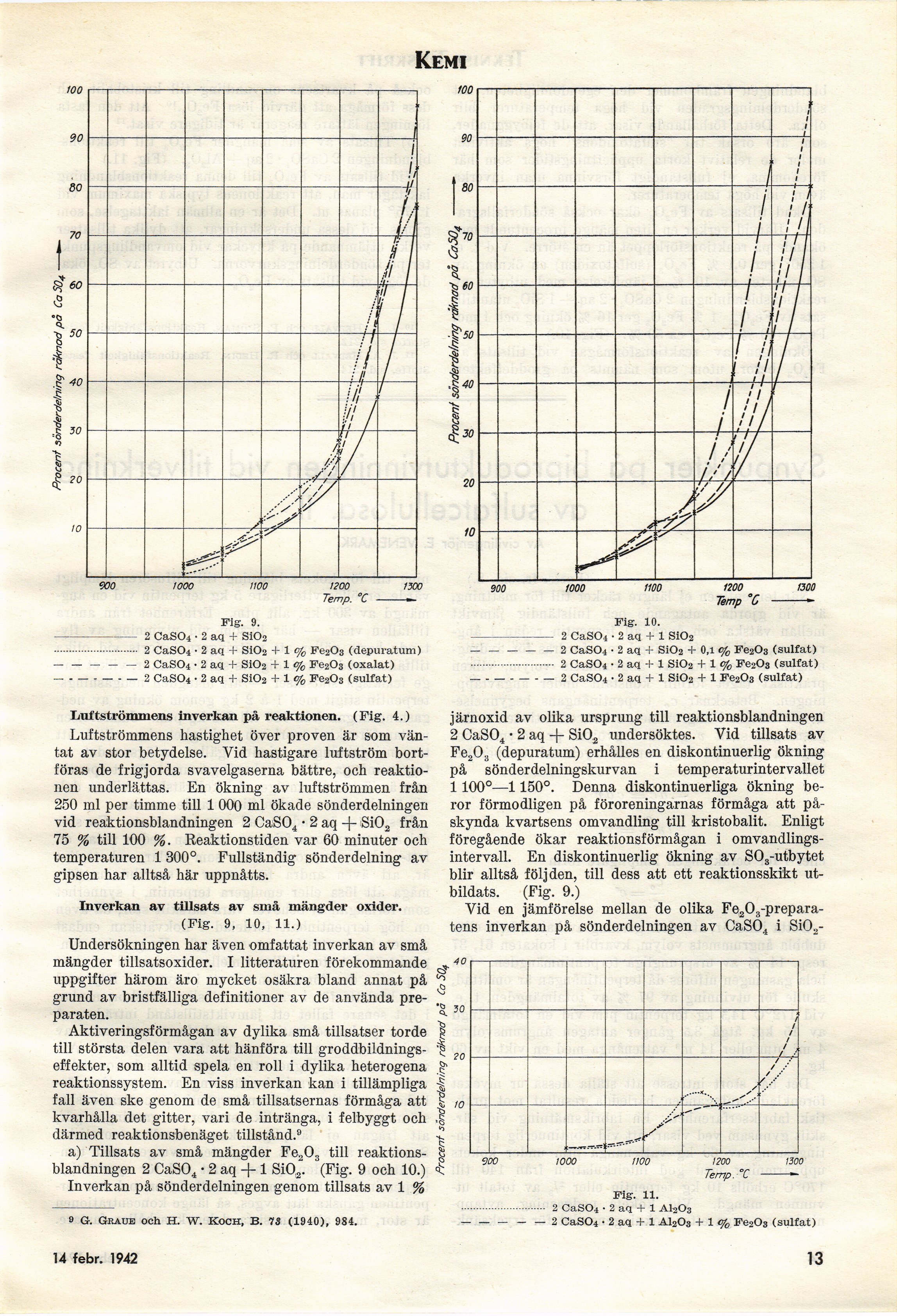

Kemi
Fig. 9.
2 CaS04 • 2 aq + Si02
2 CaS04 • 2 aq + Si02 + 1 % Fe203 (depuratum)
2 CaS04 • 2 aq + Si02 + 1 % Fe203 (oxalat)
2 CaS04 • 2 aq + Si02 + 1 % Fe203 (sulfat)
Fig. 10.
2 CaS04 • 2 aq + 1 Si02
2 CaS04 • 2 aq + Si02 + 0,1 % Fe2Os (sulfat)
2 CaS04 • 2 aq + 1 Si02 + 1 % Fe203 (sulfat)
2 CaS04 • 2 aq + 1 Si02 + 1 Fe203 (sulfat)
Luftströmmens inverkan på reaktionen. (Fig. 4.)
Luftströmmens hastighet över proven är som
väntat av stor betydelse. Yid hastigare luftström
bortföras de frigjorda svavelgaserna bättre, och
reaktionen underlättas. En ökning av luftströmmen från
250 ml per timme till 1 000 ml ökade sönderdelningen
vid reaktionsblandningen 2 Ca:S04 • 2 aq -j- Si02 från
75 % till 100 %. Reaktionstiden var 60 minuter och
temperaturen 1 300°. Fullständig sönderdelning av
gipsen har alltså här uppnåtts.
Inverkan av tillsats av små mängder oxider.
(Fig. 9, 10, 11.)
Undersökningen har även omfattat inverkan av små
mängder tillsatsoxider. I litteraturen förekommande
uppgifter härom äro mycket osäkra bland annat på
grund av bristfälliga definitioner av de använda
preparaten.
Aktiveringsförmågan av dylika små tillsatser torde
till största delen vara att hänföra till
groddbildnings-effekter, som alltid spela en roll i dylika heterogena
reaktionssystem. En viss inverkan kan i tillämpliga
fall även ske genom de små tillsatsernas förmåga att
kvarhålla det gitter, vari de intränga, i felbyggt och
därmed reaktionsbenäget tillstånd.9
a) Tillsats av små mängder Fe203 till
reaktionsblandningen 2 CaS04 • 2 aq + 1 Si0.2. (Fig. 9 och 10.)
Inverkan på sönderdelningen genom tillsats av 1 %
’■> G. Graue och H. W. Koch, B. 73 (1940), 984.
järnoxid av olika ursprung till reaktionsblandningen
2 CaS04 • 2 aq + Si02 undersöktes. Vid tillsats av
Fe203 (depuratum) erhålles en diskontinuerlig ökning
på sönderdelningskurvan i temperaturintervallet
1100°—1150°. Denna diskontinuerliga ökning
beror förmodligen på föroreningarnas förmåga att
påskynda kvartsens omvandling till kristobalit. Enligt
föregående ökar reaktionsförmågan i
omvandlingsintervall. En diskontinuerlig ökning av S03-utbytet
blir alltså följden, till dess att ett reaktionsskikt
utbildats. (Fig. 9.)
Vid en jämförelse mellan de olika
Fe2Os-prepara-tens inverkan på sönderdelningen av 0aS04 i Si02-
Fig. 11.
............................ 2 CaS04 • 2 aq + 1 A1203
––-2 CaS04 ■ 2 aq + 1 A1203 + 1 % Fe203 (sulfat)
14 febr. 1942
13
<< prev. page << föreg. sida << >> nästa sida >> next page >>
