- Project Runeberg -  Teknisk Tidskrift / 1942. Kemi /
45

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Sidor ...

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

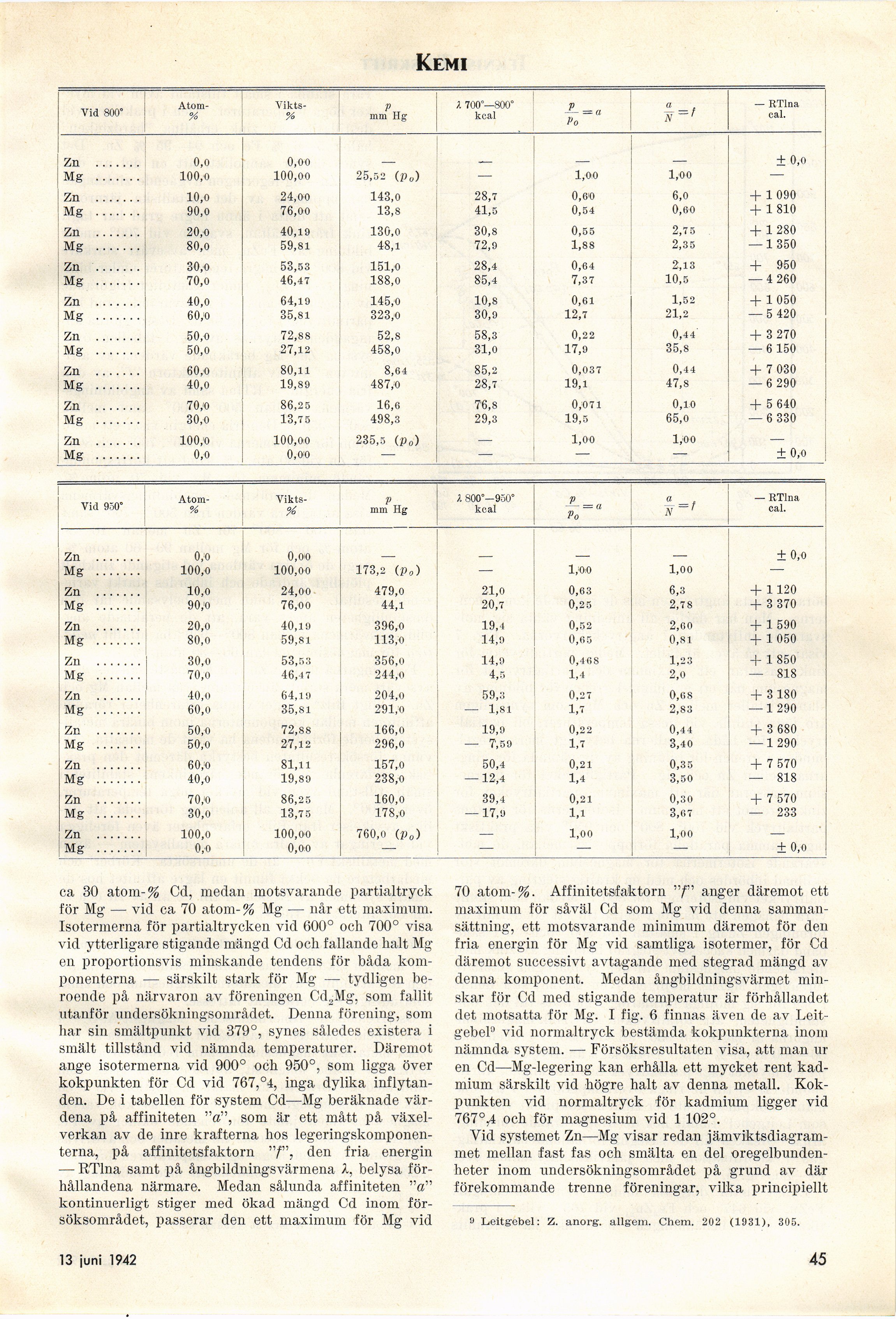

Kemi

Vid 800° Atom- % Vikts- % v mm Hg 1 700 —800° kcal V — = a to N ’ — RTlna cal.
Zn ....... 0,0 0,00 + 0,0
Mg ....... 100,0 100,00 25,52 (p„) — 1,0:0 1,00 —
Zn ....... 10,0 24,oo 143,0 28,7 O,6’0 6,0 + 1 090
Mg ....... 90,0 76,oo 13,8 41,5 0,54 0,60 + 1 810
Zn ....... 20, o 40,19 130,0 30,8 0,55 2,75 + 1 280
Mg ....... 80,o 59,81 48,i 72,9 1,88 2,35 — 1 350
Zn ....... 30,o 53,53 151,0 28,4 0,64 2,13 + 950
Mg ....... 70,o 46,47 188,0 85,4 7,37 10,5 — 4 260
Zn ....... 40,o 64,19 145,0 10,8 0,61 1,52 + 1050
Mg ....... 60,o 35,81 323,0 30,9 12,7 21,2 — 5 420
Zn ....... 50,0 72,88 52,8 58,3 0,22 0,44 + 3 270
Mg ....... 50,0 27,12 458,0 31,0 17,9 35,8 — 6 150
Zn ....... 60,0 80,11 8,64 85,2 0,037 0,44 + 7 030
Mg ....... 40,o 19,89 487,0 2.8,7 19,1 47,8 — 6 290
Zn ....... 70,’0 86,25 16,6 76,8 0,071 0,10 + 5 640
Mg ....... 30,o 13,75 498,3 29,3 19,5 65,0 — 6 330
Zn ....... 100, o 100,00 235,5 (po) — 1,00 1,00 —
Mg ....... 0,0 0,oo — — — — ± 0,o

Vid 950° Atom- Vikts- % v mm Hg 1 800°—950° kcal v — = a V0 - =t N 1 — RTlna cal.
Zn ....... O,0 0,00 ± 0, 0
Mg ....... 100,o 100,00 173,2 (p0) — 1,0:0 1,00 —
Zn ....... 10,0 24,00 479,0 21,0 0,63 6,3 + 1 120
Mg ....... 90,o 76,oo 44,1 20,7 0,25 2,78 + 3 370
Zn ....... 20,o 40,19 396,0 19,4 0,52 2,60 + 1 590
Mg ....... 80,0 59,81 113,0 14,9 0,65 0,81 + 1 050
Zn ....... 30,o 53,53 356,0 14,9 0,468 1,23 + 1 850
Mg ....... 70,o 46,47 244,0 4,5 1,4 2,o — 818
Zn ....... 40,0 64,19 204,o 59,3 0,27 0,68 + 3 180
Mg ....... 60,o 35,81 291,0 — 1,81 1,7 2,83 — 1290
Zn ....... 50,o 72,88 166,0 19,9 0,22 0,44 + 3 680
Mg ....... 50,0 27,12 296,0 — 7,59 1,7 3,40 — 1 290
Zn ....... 60,® 81,11 157,0 50,4 0,21 0,35 + 7 570
Mg ....... 40,o 19,89 238,0 — 12,4 1,4 3,50 — 818
Zn ....... 70; o 86,25 160,0 39,4 0,21 0,30 + 7 570
Mg ....... 30,0 13,75 178,0 — 17,9 1,1 3,67 — 233
Zn ....... 100,o 100,00 760,0 (p0) — 1,00 1,00 —
Mg ....... 0,0 0,0:0 — — - - ± 0,o

ca 30 atom-% Cd, medan motsvarande partialtryck
för Mg — vid ca 70 atom-% Mg — når ett maximum.
Isotermerna för partialtrycken vid 600° och 700° visa
vid ytterligare stigande mängd Cd och fallande halt Mg
en proportionsvis minskande tendens för båda
komponenterna — särskilt stark för Mg — tydligen
beroende på närvaron av föreningen Cd„Mg, som fallit
utanför undersökningsområdet. Denna förening, som
har sin smältpunkt vid 379°, synes således existera i
smält tillstånd vid nämnda temperaturer. Däremot
ånge isotermerna vid 900° och 950°, som ligga över
kokpunkten för Cd vid 767, °4, inga dylika
inflytanden. De i tabellen för system Cd—Mg beräknade
värdena på affiniteten "a", som är ett mått på
växelverkan av de inre krafterna hos
legeringskomponenterna, på affinitetsfaktorn "/", den fria energin
— RTlna samt på ångbildningsvärmena X, belysa
förhållandena närmare. Medan sålunda affiniteten "a"
kontinuerligt stiger med ökad mängd Cd inom
försöksområdet, passerar den ett maximum för Mg vid

70 atom-%. Affinitetsfaktorn "/" anger däremot ett
maximum för såväl Cd som Mg vid denna
sammansättning, ett motsvarande minimum däremot för den
fria energin för Mg vid samtliga isotermer, för Cd
däremot successivt avtagande med stegrad mängd av
denna komponent. Medan ångbildningsvärmet
minskar för Cd med stigande temperatur är förhållandet
det motsatta för Mg. I fig. 6 finnas även de av
Leit-gebel0 vid normaltryck bestämda kokpunkterna inom
nämnda system. — Försöksresultaten visa, att man ur
en Cd—Mg-legering kan erhålla ett mycket rent
kadmium särskilt vid högre halt av denna metall.
Kokpunkten vid normaltryck för kadmium ligger vid
767°,4 och för magnesium vid 1 102°.

Vid systemet Zn—Mg visar redan
jämviktsdiagrammet mellan fast fas och smälta en del
oregelbundenheter inom undersökningsområdet på grund av där
förekommande trenne föreningar, vilka principiellt

Ö Leitgebel: Z. anorg. allgem. Chem. 202 (1931), 305.

11 april 1942

45

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Tue Dec 12 02:26:55 2023 (aronsson) (download) << Previous Next >>
https://runeberg.org/tektid/1942k/0047.html

Valid HTML 4.0! All our files are DRM-free
