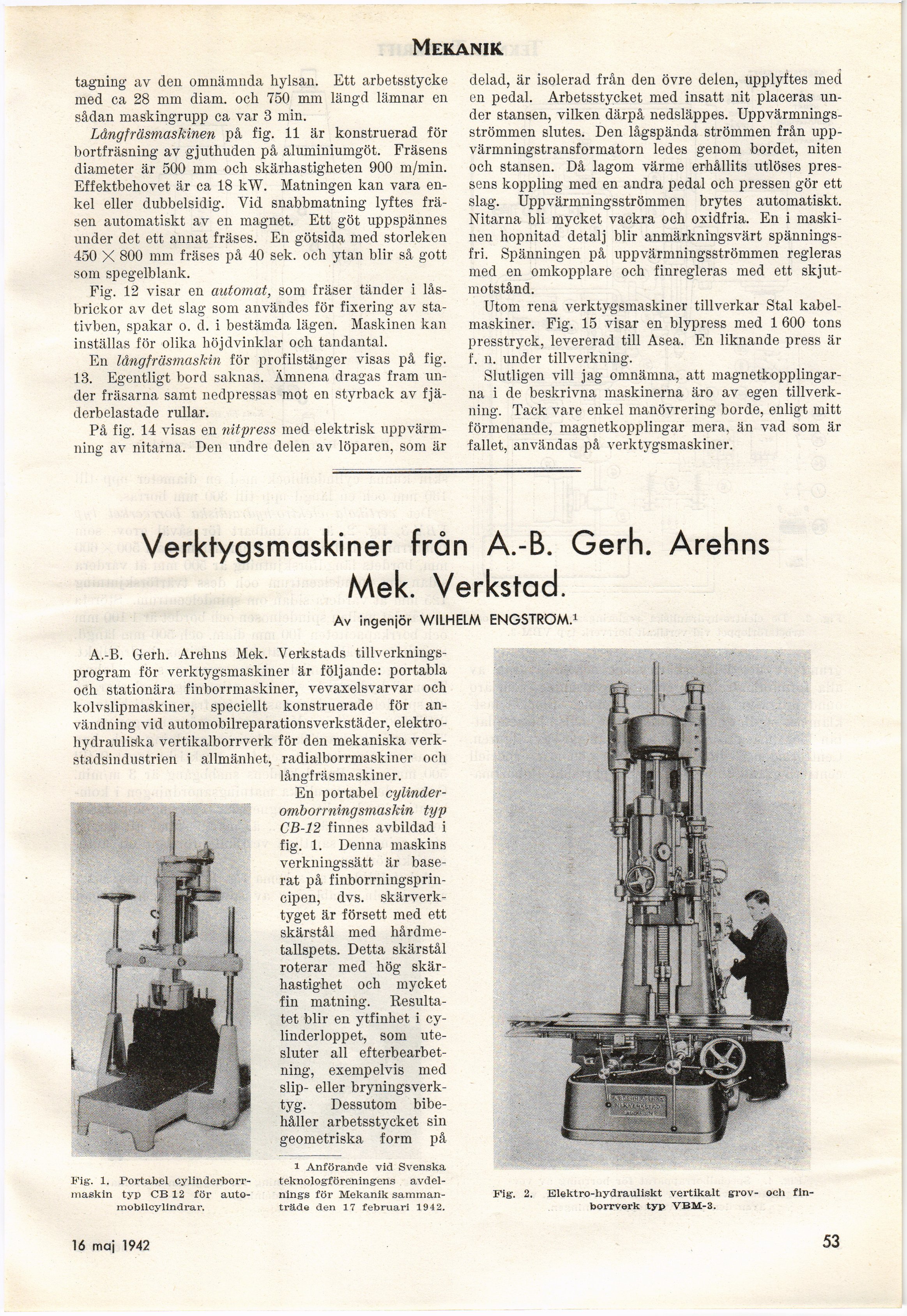

Mekanik
tagning’ av den omnämnda hylsan. Ett arbetsstycke
med ca 28 mm diam. och 750 mm längd lämnar en
sådan maskingrupp ca var 3 min.
Långfräsmaskinen på fig. 11 är konstruerad för
bortfräsning av gjuthuden på aluminiumgöt. Fräsens
diameter är 500 mm och skärhastigheten 900 m/min.
Effektbehovet är ca 18 kW. Matningen kan vara
enkel eller dubbelsidig. Vid snabbmatning lyftes
frä-sen automatiskt av en magnet. Ett göt uppspännes
under det ett annat fräses. En götsida med storleken
450 X 800 mm fräses på 40 sek. och ytan blir så gott
som spegelblänk.
Fig. 12 visar en automat, som fräser tänder i
lås-brickor av det slag som användes för fixering av
stativben, spakar o. d. i bestämda lägen. Maskinen kan
inställas för olika höjdvinklar och tandantal.
En långfräsmaskin för profilstänger visas på fig.
13. Egentligt bord saknas. Ämnena dragas fram
under fräsarna samt nedpressas mot en styrback av
fjä-derbelastade rullar.
På fig. 14 visas en nitpress med elektrisk
uppvärmning av nitarna. Den undre delen av löparen, som är
delad, är isolerad från den övre delen, upplyftes med
en pedal. Arbetsstycket med insatt nit placeras
under stansen, vilken därpå nedsläppes.
Uppvärmningsströmmen slutes. Den lågspända strömmen från
uppvärmningstransformatorn ledes genom bordet, niten
och stansen. Då lagom värme erhållits utlöses
pressens koppling med en andra pedal och pressen gör ett
slag. Uppvärmningsströmmen brytes automatiskt.
Nitarna bli mycket vackra och oxidfria. En i
maskinen hopnitad detalj blir anmärkningsvärt
spännings-fri. Spänningen på uppvärmningsströmmen regleras
med en omkopplare och finregleras med ett
skjut.-motstånd.
Utom rena verktygsmaskiner tillverkar Stal
kabelmaskiner. Fig. 15 visar en blypress med 1 600 tons
presstryck, levererad till Asea. En liknande press är
f. n. under tillverkning.
Slutligen vill jag omnämna, att magnetkopp lingar
-na i de beskrivna maskinerna äro av egen
tillverkning. Tack vare enkel manövrering borde, enligt mitt
förmenande, magnetkopplingar mera. än vad som är
fallet, användas på verktygsmaskiner.
Verktygsmaskiner från A.-B. Gerh. Arehns
Mek. Verkstad.
Av ingenjör WILHELM ENGSTRÖM.1
A.-B. Gerh. Arehns Mek. Verkstads
tillverkningsprogram för verktygsmaskiner är följande: portabla
och stationära finborrmaskiner, vevaxelsvarvar och
kolvslipmaskiner, speciellt konstruerade för
användning vid automobilreparationsverkstäder,
elektro-hydrauliSka vertikalborrverk för den mekaniska
verkstadsindustrien i allmänhet, radialborrmaskiner och
långfräsmaskiner.
En portabel
cylinder-omborrningsmaskin typ
CB-12 finnes avbildad i
fig. 1. Denna maskins
verkningssätt är
baserat på
finborrningsprin-cipen, dvs.
skärverktyget är försett med ett
skärstål med
hårdme-tallspets. Detta skärstål
roterar med hög
skärhastighet och mycket
fin matning.
Resultatet blir en ytfinhet i
cylinderloppet, som
utesluter all
efterbearbet-ning, exempelvis med
slip- eller
bryningsverk-tyg. Dessutom
bibehåller arbetsstycket sin
geometriska form på
i Anförande vid Svenska
teknologföreningens
avdelnings för Mekanik
sammanträde den 17 februari 1942.
Fig. 2. Elektro-hydrauliskt vertikalt grov- ocli
fin-borrverk typ VBM-3.
Fig. 1. Portabel
cylinderborrmaskin typ CB12 för
auto-mobilcylindrar.
16 maj 1942
53
