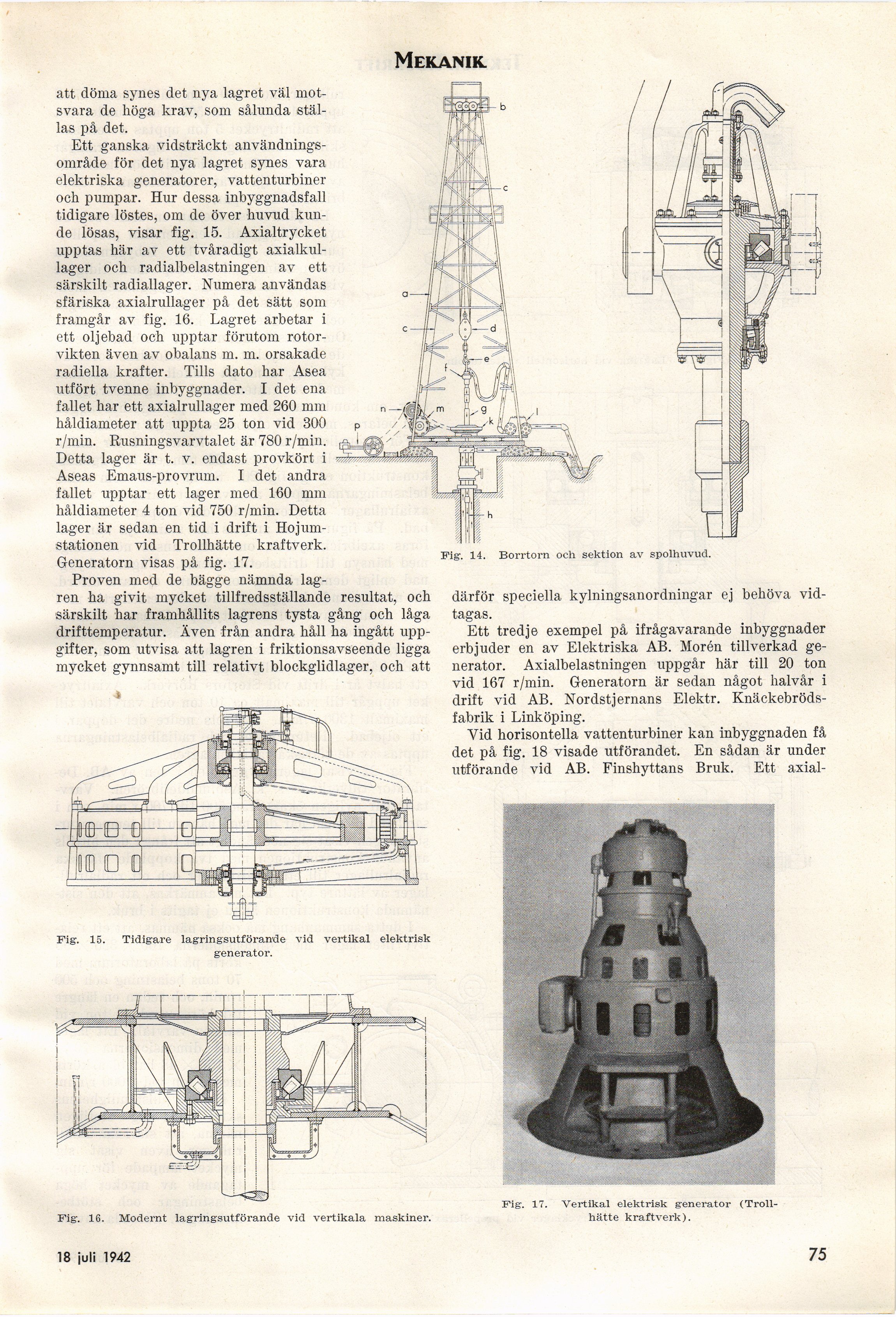

Mekanik.
att döma synes det nya lagret väl
motsvara de höga krav, som sålunda
ställas på det.
Ett ganska vidsträckt
användningsområde för det nya lagret synes vara
elektriska generatorer, vattenturbiner
och pumpar. Hur dessa inbyggnadsfall
tidigare löstes, om de över huvud
kunde lösas, visar fig. 15. Axialtrycket
upptas här av ett tvåradigt
axialkul-lager och radialbelastningen av ett
särskilt radiallager. Numera användas
sfäriska axialrullager på det sätt som
framgår av fig. 16. Lagret arbetar i
ett oljebad och upptar förutom
rotor-vikten även av obalans m. m. orsakade
radiella krafter. Tills dato har Asea
utfört tvenne inbyggnader. I det ena
fallet har ett axialrullager med 260 mm
håldiameter att uppta 25 ton vid 300
r/min. Rusningsvarvtalet är 780 r/min.
Detta lager är t. v. endast provkört i
Aseas Emaus-provrum. I det andra
fallet upptar ett lager med 160 mm
håldiameter 4 ton vid 750 r/min. Detta
lager är sedan en tid i drift i
Hojum-stationen vid Trollhätte kraftverk.
Generatorn visas på fig. 17.
Proven med de bägge nämnda
lagren ha givit mycket tillfredsställande resultat, och
särskilt har framhållits lagrens tysta gång och låga
drifttemperatur. Även från andra håll ha ingått
uppgifter, som utvisa att lagren i friktionsavseende ligga
mycket gynnsamt till relativt blockglidlager, och att
Fig. 14. Borrtorn och sektion av spolhuvud.
därför speciella kylningsanordningar ej behöva vid-
Ett tredje exempel på ifrågavarande inbyggnader
erbjuder en av Elektriska AB. Morén tillverkad
generator. Axialbelastningen uppgår här till 20 ton
vid 167 r/min. Generatorn är sedan något halvår i
drift vid AB. Nordstjernan Elektr.
Knäckebrödsfabrik i Linköping.
Yid horisontella vattenturbiner kan inbyggnaden få
det på fig. 18 visade utförandet. En sådan är under
utförande vid AB. Finshyttans Bruk. Ett axial-
Fig. 15. Tidigare lagringsutförande vid vertikal elektrisk
generator.
Fig. 16. Modernt lagringsutförande vid vertikala maskiner.
Fig. 17. Vertikal elektrisk generator
(Trollhätte kraftverk).
18 ju ti 1942
75
