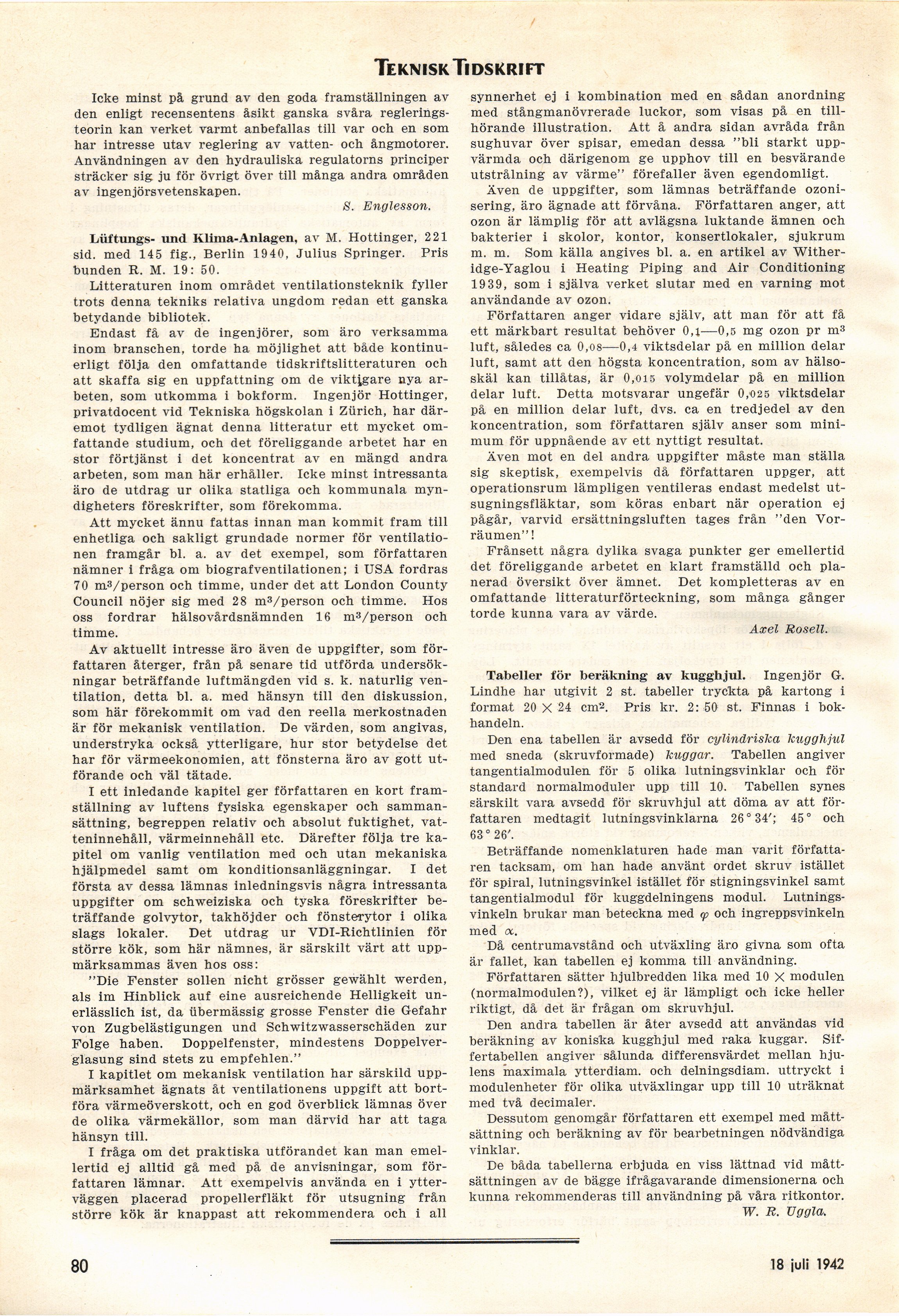

Teknisk Tidskrift
Icke minst på grund av den goda framställningen av
den enligt recensentens åsikt ganska svåra
regleringsteorin kan verket varmt anbefallas till var och en som
har intresse utav reglering av vatten- och ångmotorer.
Användningen av den hydrauliska regulatorns principer
sträcker sig ju för övrigt över till många andra områden
av ingenjörsvetenskapen.
8. Englesson.
Liiftungs- und Klima-Anlagen, av M. Hottinger, 221
sid. med 145 fig., Berlin 1940, Julius Springer. Pris
bunden R. M. 19: 50.
Litteraturen inom området ventilationsteknik fyller
trots denna tekniks relativa ungdom redan ett ganska
betydande bibliotek.
Endast få av de ingenjörer, som äro verksamma
inom branschen, torde ha möjlighet att både
kontinuerligt följa den omfattande tidskriftslitteraturen och
att skaffa sig en uppfattning om de viktigare nya
arbeten, som utkomma i bokform. Ingenjör Hottinger,
privatdocent vid Tekniska högskolan i Zürich, har
däremot tydligen ägnat denna litteratur ett mycket
omfattande studium, och det föreliggande arbetet har en
stor förtjänst i det koncentrat av en mängd andra
arbeten, som man här erhåller. Icke minst intressanta
äro de utdrag ur olika statliga och kommunala
myndigheters föreskrifter, som förekomma.
Att mycket ännu fattas innan man kommit fram till
enhetliga och sakligt grundade normer för
ventilationen framgår bl. a. av det exempel, som författaren
nämner i fråga om biograf ventilationen; i USA fordras
70 m3/person och timme, under det att London County
Council nöjer sig med 28 m3/person och timme. Hos
oss fordrar hälsovårdsnämnden 16 m3/person och
timme.
Av aktuellt intresse äro även de uppgifter, som
författaren återger, från på senare tid utförda
undersökningar beträffande luftmängden vid s. k. naturlig
ventilation, detta bl. a. med hänsyn till den diskussion,
som här förekommit om vad den reella merkostnaden
är för mekanisk ventilation. De värden, som angivas,
understryka också ytterligare, hur stor betydelse det
har för värmeekonomien, att fönsterna äro av gott
utförande och väl tätade.
I ett inledande kapitel ger författaren en kort
framställning av luftens fysiska egenskaper och
sammansättning, begreppen relativ och absolut fuktighet,
vatteninnehåll, värmeinnehåll etc. Därefter följa tre
kapitel om vanlig ventilation med och utan mekaniska
hjälpmedel samt om konditionsanläggningar. I det
första av dessa lämnas inledningsvis några intressanta
uppgifter om schweiziska och tyska föreskrifter
beträffande golvytor, takhöjder och fönsterytor i olika
slags lokaler. Det utdrag ur VDI-Richtlinien för
större kök, som här nämnes, är särskilt värt att
uppmärksammas även hos oss:
"Die Fenster sollen nicht grösser gewählt werden,
als im Hinblick auf eine ausreichende Helligkeit
un-erlässlich ist, da übermässig grosse Fenster die Gefahr
von Zugbelästigungen und Schwitzwasserschäden zur
Folge haben. Doppelfenster, mindestens
Doppelver-glasung sind stets zu empfehlen."
I kapitlet om mekanisk ventilation har särskild
uppmärksamhet ägnats åt ventilationens uppgift att
bortföra värmeöverskott, och en god överblick lämnas över
de olika värmekällor, som man därvid har att taga
hänsyn till.
I fråga om det praktiska utförandet kan man
emellertid ej alltid gå med på de anvisningar, som
författaren lämnar. Att exempelvis använda en i
ytterväggen placerad propellerfläkt för utsugning från
större kök är knappast att rekommendera och i all
synnerhet ej i kombination med en sådan anordning
med stångmanövrerade luckor, som visas på en
tillhörande illustration. Att å andra sidan avråda från
sughuvar över spisar, emedan dessa "bli starkt
uppvärmda och därigenom ge upphov till en besvärande
utstrålning av värme" förefaller även egendomligt.
Även de uppgifter, som lämnas beträffande
ozoni-sering, äro ägnade att förvåna. Författaren anger, att
ozon är lämplig för att avlägsna luktande ämnen och
bakterier i skolor, kontor, konsertlokaler, sjukrum
m. m. Som källa angives bl. a. en artikel av
Wither-idge-Yaglou i Heating Piping and Air Conditioning
1939, som i själva verket slutar med en varning mot
användande av ozon.
Författaren anger vidare själv, att man för att få
ett märkbart resultat behöver 0,1—0,5 mg ozon pr m3
luft, således ca 0,08—0,4 viktsdelar på en million delar
luft, samt att den högsta koncentration, som av
hälsoskäl kan tillåtas, är 0,oi5 volymdelar på en million
delar luft. Detta motsvarar ungefär 0,025 viktsdelar
på en million delar luft, dvs. ca en tredjedel av den
koncentration, som författaren själv anser som
minimum för uppnående av ett nyttigt resultat.
Även mot en del andra uppgifter måste man ställa
sig skeptisk, exempelvis då författaren uppger, att
operationsrum lämpligen ventileras endast medelst
utsugningsfläktar, som köras enbart när operation ej
pågår, varvid ersättningsluften tages från "den
Yor-räumen"!
Frånsett några dylika svaga punkter ger emellertid
det föreliggande arbetet en klart framställd och
planerad översikt över ämnet. Det kompletteras av en
omfattande litteraturförteckning, som många gånger
torde kunna vara av värde.
Axel Rosell.
Tabeller för beräkning av kugghjul. Ingenjör G.
Lindhe har utgivit 2 st. tabeller tryckta på kartong i
format 20 X 24 cnA Pris kr. 2: 50 st. Finnas i
bokhandeln.
Den ena tabellen är avsedd för cylindriska kugghjul
med sneda (skruvformade) kuggar. Tabellen angiver
tangentialmodulen för 5 olika lutningsvinklar och för
standard normalmoduler upp till 10. Tabellen synes
särskilt vara avsedd för skruvhjul att döma av att
författaren medtagit lutningsvinklarna 26° 34’; 45° och
63° 26’.
Beträffande nomenklaturen hade man varit
författaren tacksam, om han hade använt ordet skruv istället
för spiral, lutningsvinkel istället för stigningsvinkel samt
tangentialmodul för kuggdelningens modul.
Lutningsvinkeln brukar man beteckna med <p och ingreppsvinkeln
med oc.
Då centrumavstånd och utväxling äro givna som ofta
är fallet, kan tabellen ej komma till användning.
Författaren sätter hjulbredden lika med 10 X modulen
(normalmodulen?), vilket ej är lämpligt och icke heller
riktigt, då det är frågan om skruvhjul.
Den andra tabellen är åter avsedd att användas vid
beräkning av koniska kugghjul med raka kuggar.
Sif-fertabellen angiver sålunda differensvärdet mellan
hjulens maximala ytterdiam. och delningsdiam. uttryckt i
modulenheter för olika utväxlingar upp till 10 uträknat
med två decimaler.
Dessutom genomgår författaren ett exempel med
mått-sättning och beräkning av för bearbetningen nödvändiga
vinklar.
De båda tabellerna erbjuda en viss lättnad vid
mått-sättningen av de bägge ifrågavarande dimensionerna och
kunna rekommenderas till användning på våra ritkontor.
W. R. Uggla.
80
18 juli 1942
