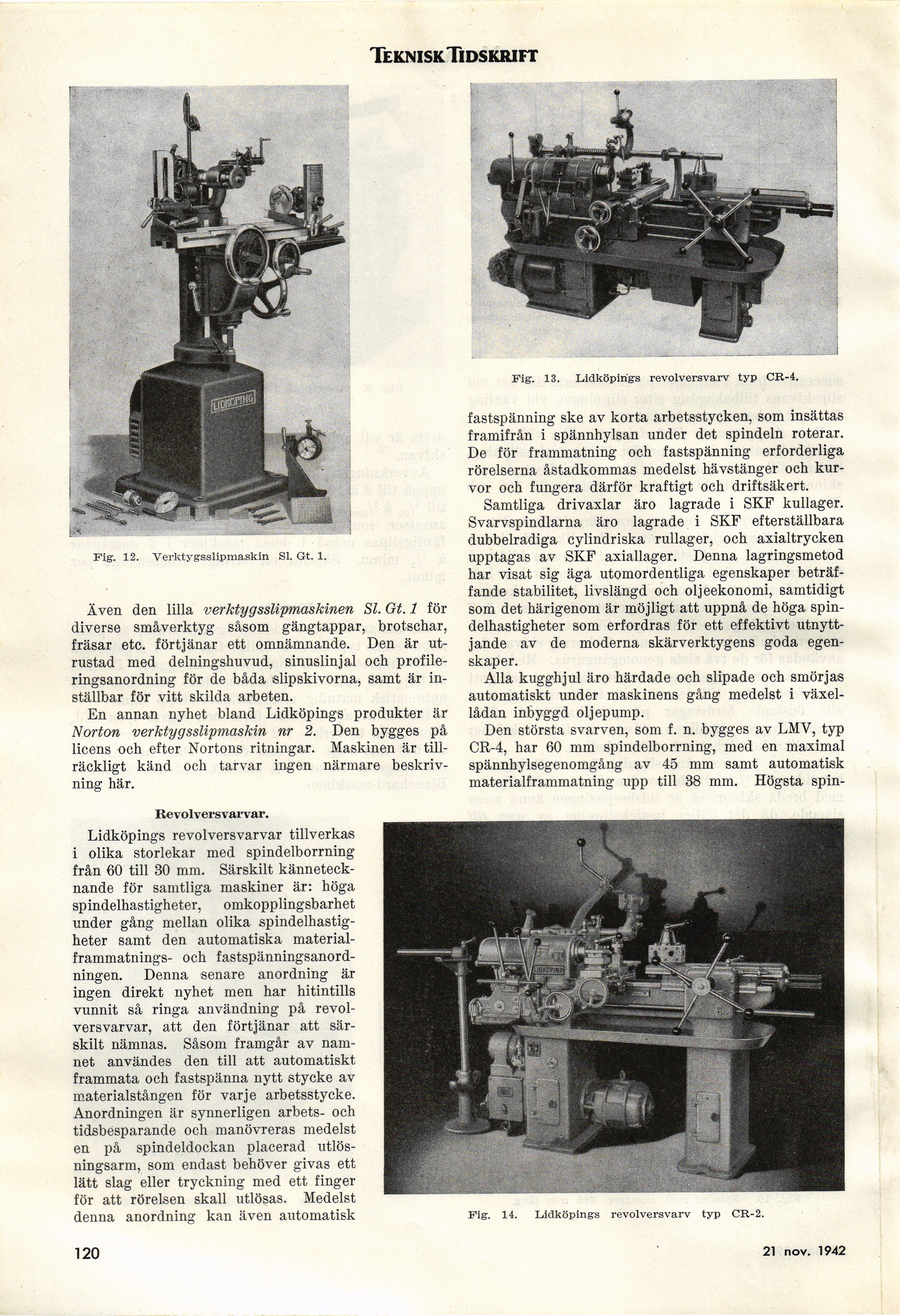

Teknisk Tidskrift
Fig. 13. Lidköpings revolversvarv typ CR-4.
Fig. 12. Verktygsslipmaskin SI. Gt. 1.
Även den lilla verktygsslipmaskinen SI. Gt. 1 för
diverse småverktyg såsom gängtappar, brotschar,
fräsar etc. förtjänar ett omnämnande. Den är
utrustad med delningshuvud, sinuslinjal och
profileringsanordning för de båda slipskivorna, samt är
in-ställbar för vitt skilda arbeten.
En annan nyhet bland Lidköpings produkter är
Norton verktygsslipmaskin nr 2. Den bygges på
licens och efter Nortons ritningar. Maskinen är
tillräckligt känd och tarvar ingen närmare
beskrivning här.
fastspänning ske av korta arbetsstycken, som insättas
framifrån i spännhylsan under det spindeln roterar.
De för frammatning och fastspänning erforderliga
rörelserna åstadkommas medelst hävstänger och
kurvor och fungera därför kraftigt och driftsäkert.
Samtliga drivaxlar äro lagrade i SKF kullager.
Svarvspindlarna äro lagrade i SKF efterställbara
dubbelradiga cylindriska rullager, och axialtrycken
upptagas av SKF axiallager. Denna lagringsmetod
har visat sig äga utomordentliga egenskaper
beträffande stabilitet, livslängd och oljeekonomi, samtidigt
som det härigenom är möjligt att uppnå de höga
spin-delhastigheter som erfordras för ett effektivt
utnyttjande av de moderna skärverktygens goda
egenskaper.
Alla kugghjul äro härdade och slipade och smörjas
automatiskt under maskinens gång medelst i
växellådan inbyggd oljepump.
Den största svarven, som f. n. bygges av LMY, typ
CR-4, har 60 mm spindelborrning, med en maximal
spännhylsegenomgång av 45 mm samt automatisk
materialframmatning upp till 38 mm. Högsta spin-
Revolversvarvar.
Lidköpings revolversvarvar tillverkas
i olika storlekar med spindelborrning
från 60 till 30 mm. Särskilt
kännetecknande för samtliga maskiner är: höga
spindelhastigheter, omkopplingsbarhet
under gång mellan olika
spindelhastigheter samt den automatiska
material-frammatnings- och
fastspänningsanord-ningen. Denna senare anordning är
ingen direkt nyhet men har hitintills
vunnit så ringa användning på
revolversvarvar, att den förtjänar att
särskilt nämnas. Såsom framgår av
namnet användes den till att automatiskt
frammata och fastspänna nytt stycke av
materialstången för varje arbetsstycke.
Anordningen är synnerligen arbets- och
tidsbesparande och manövreras medelst
en på spindeldockan placerad
utlös-ningsarm, som endast behöver givas ett
lätt slag eller tryckning med ett finger
för att rörelsen skall utlösas. Medelst
denna anordning kan även automatisk
Fig. 14. Lidköpings revolversvarv typ CR-2.
