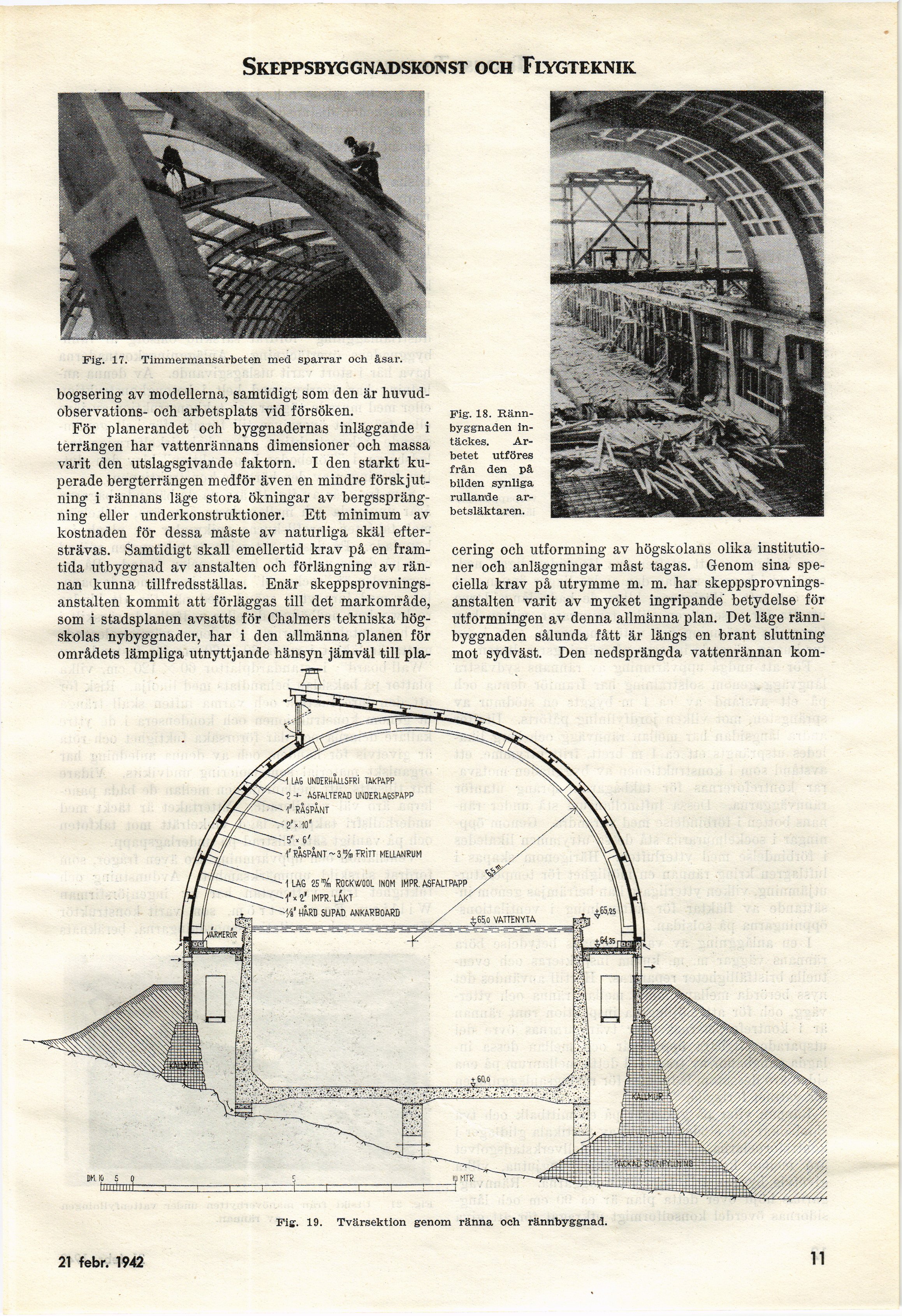

Skeppsbyggnadskonst och Flygteknik
■1 LAG IMOttALLSFRI TAKPAPP
■2-1- ASFALTERAD UNDERLA65PAPP
1’ RÅSPÅNT
1’ RÅSPÅNT ~ 3 % TRiTT MELLANRUM
1 LAG 25% ROCKWOOL INOM IMPR. ASFALTPAPP
IMPR. LÄKT /
•Vi HÅRD SLIPAD ANKARBOARD
+ 65,0 VATTENYTA
S.RKESCK
Fig-. 19. Tvärsektion genom ränna och rännbyggnad.
21 febr. 1942
Fig. 17. Timmermansarbeten med sparrar och åsar.
bogsering av modellerna, samtidigt som den är
huvudobservations- och arbetsplats vid försöken.
För planerandet och byggnadernas inläggande i
terrängen har vattenrännans dimensioner och massa
varit den utslagsgivande faktorn. I den starkt
kuperade bergterrängen medför även en mindre
förskjutning i rännans läge stora ökningar av
bergssprängning eller underkonstruktioner. Ett minimum av
kostnaden för dessa måste av naturliga skäl
eftersträvas. Samtidigt skall emellertid krav på en
framtida utbyggnad av anstalten och förlängning av
rännan kunna tillfredsställas. Enär
skeppsprovnings-anstalten kommit att förläggas till det markområde,
som i stadsplanen avsatts för Chalmers tekniska
högskolas nybyggnader, har i den allmänna planen för
områdets lämpliga utnyttjande hänsyn jämväl till pla-
Fig. 18.
Rännbyggnaden in-täckes. Arbetet utföres
från den på
bilden synliga
rullande
ar-betsläktaren.
cering och utformning av högskolans olika
institutioner och anläggningar måst tagas. Genom sina
speciella krav på utrymme m. m. har
skeppsprovnings-anstalten varit av mycket ingripande’ betydelse för
utformningen av denna allmänna plan. Det läge
rännbyggnaden sålunda fått är längs en brant sluttning
mot sydväst. Den nedsprängda vattenrännan kom-
