Skeppsbyggnadskonst och Flygteknik
ifb/oceJ/térs/arÅrare.

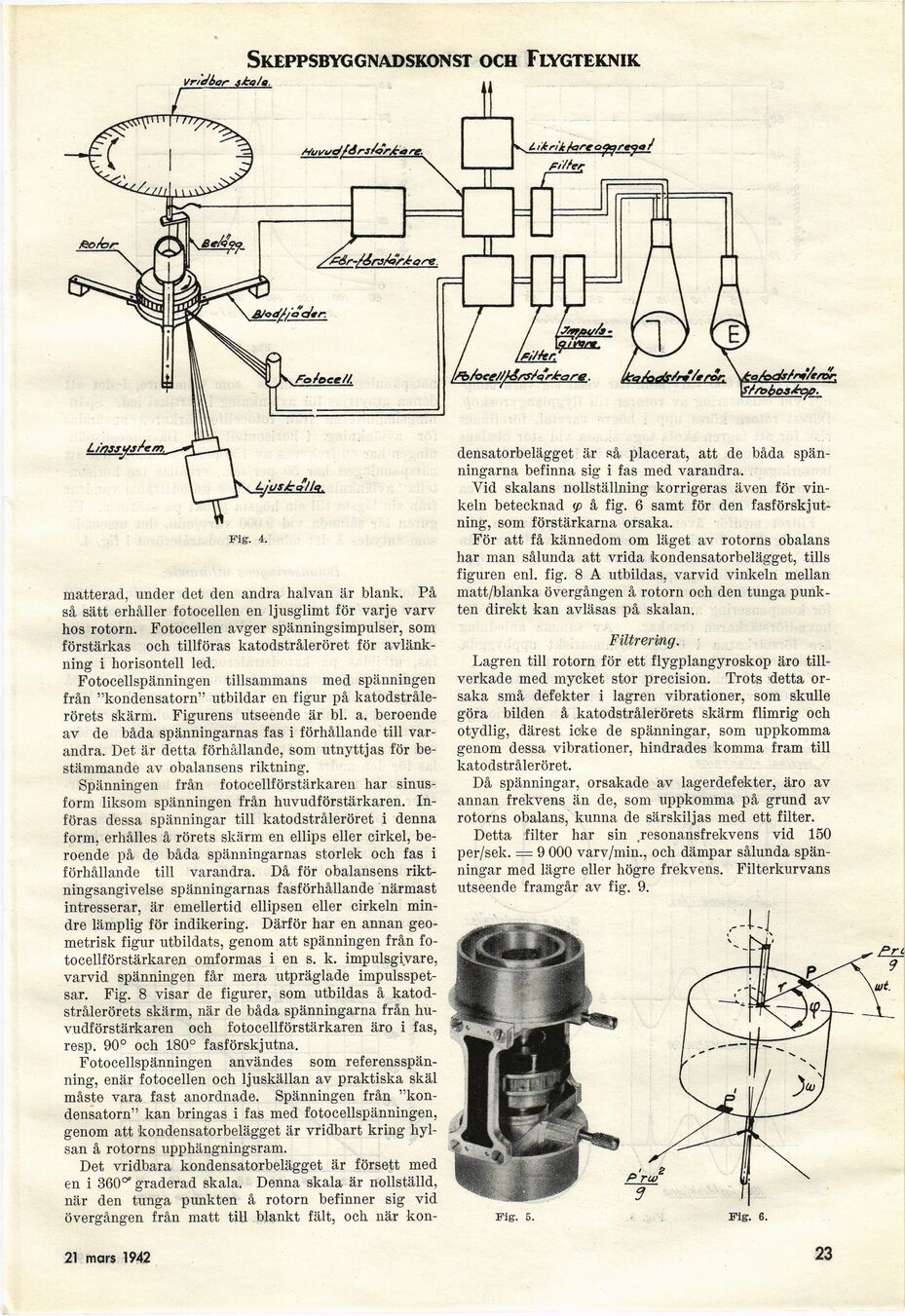

Fig. 4.
matterad, under det den andra halvan är blank. På
så sätt erhåller fotocellen en ljusglimt för varje varv
hos rotorn. Fotocellen avger spänningsimpulser, som
förstärkas och tillföras katodstråleröret för
avlänk-ning i horisontell led.
Fotocellspänningen tillsammans med spänningen
från "kondensatorn" utbildar en figur på
katodstråle-rörets skärm. Figurens utseende är bl. a. beroende
av de båda spänningarnas fas i förhållande till
varandra. Det är detta förhållande, som utnyttjas för
bestämmande av obalansens riktning.
Spänningen från fotocellförstärkaren har
sinus-form liksom spänningen från huvudförstärkaren.
Införas dessa spänningar till katodstråleröret i denna
form, erhålles å rörets skärm en ellips eller cirkel,
beroende på de båda spänningarnas storlek och fas i
förhållande till varandra. Då för obalansens
riktningsangivelse spänningarnas fasförhållande närmast
intresserar, är emellertid ellipsen eller cirkeln
mindre lämplig för indikering. Därför har en annan
geometrisk figur utbildats, genom att spänningen från
fotocellförstärkaren omformas i en s. k. impulsgi.vare,
varvid spänningen får mera utpräglade
impulsspetsar. Fig. 8 visar de figurer, som utbildas å
katod-strålerörets skärm, när de båda spänningarna från
huvudförstärkaren och fotocellförstärkaren äro i fas,
resp. 90° och 180° fasförskjutna.
Fotocellspänningen användes som
referensspänning, enär fotocellen och ljuskällan av praktiska skäl
måste vara fast anordnade. Spänningen från
"kondensatorn" kan bringas i fas med fotocellspänningen,
genom att kondensatorbelägget är vridbart kring
hylsan å rotorns upphängningsram.
Det vridbara kondensatorbelägget är försett med
en i 360°" graderad skala. Denna skala är nollställd,
när den tunga punkten å rotorn befinner sig vid
övergången från matt till blankt fält, och när kon-
densatorbelägget är så placerat, att de båda
spänningarna befinna sig i fas med varandra.
Vid skalans nollställning korrigeras även för
vinkeln betecknad <p å fig. 6 samt för den
fasförskjutning, som förstärkarna orsaka.
För att få kännedom om läget av rotorns obalans
har man sålunda att vrida kondensatorbelägget, tills
figuren enl. fig. 8 A utbildas, varvid vinkeln mellan
matt/blanka övergången å rotorn och den tunga
punkten direkt kan avläsas på skalan.
Filtrermg.
Lagren till rotorn för ett flygplangyroskop äro
tillverkade med mycket stor precision. Trots detta
orsaka små defekter i lagren vibrationer, som skulle
göra bilden å katodstrålerörets skärm flimrig och
otydlig, därest icke de spänningar, som uppkomma
genom dessa vibrationer, hindrades komma fram till
katodstråleröret.
Då spänningar, orsakade av lagerdefekter, äro av
annan frekvens än de, som uppkomma på grund av
rotorns obalans, kunna de särskiljas med ett filter.
Detta filter har sin resonansfrekvens vid 150
per/sek. = 9 000 varv/min., och dämpar sålunda
spänningar med lägre eller högre frekvens. Filterkurvans
utseende framgår av fig. 9.
Fig. 6.
21 nov. 1942
23
