Tekmsk Tidskrift
SEKTION A-A (DUBBEL SKALA MOT UUVUDFiG)

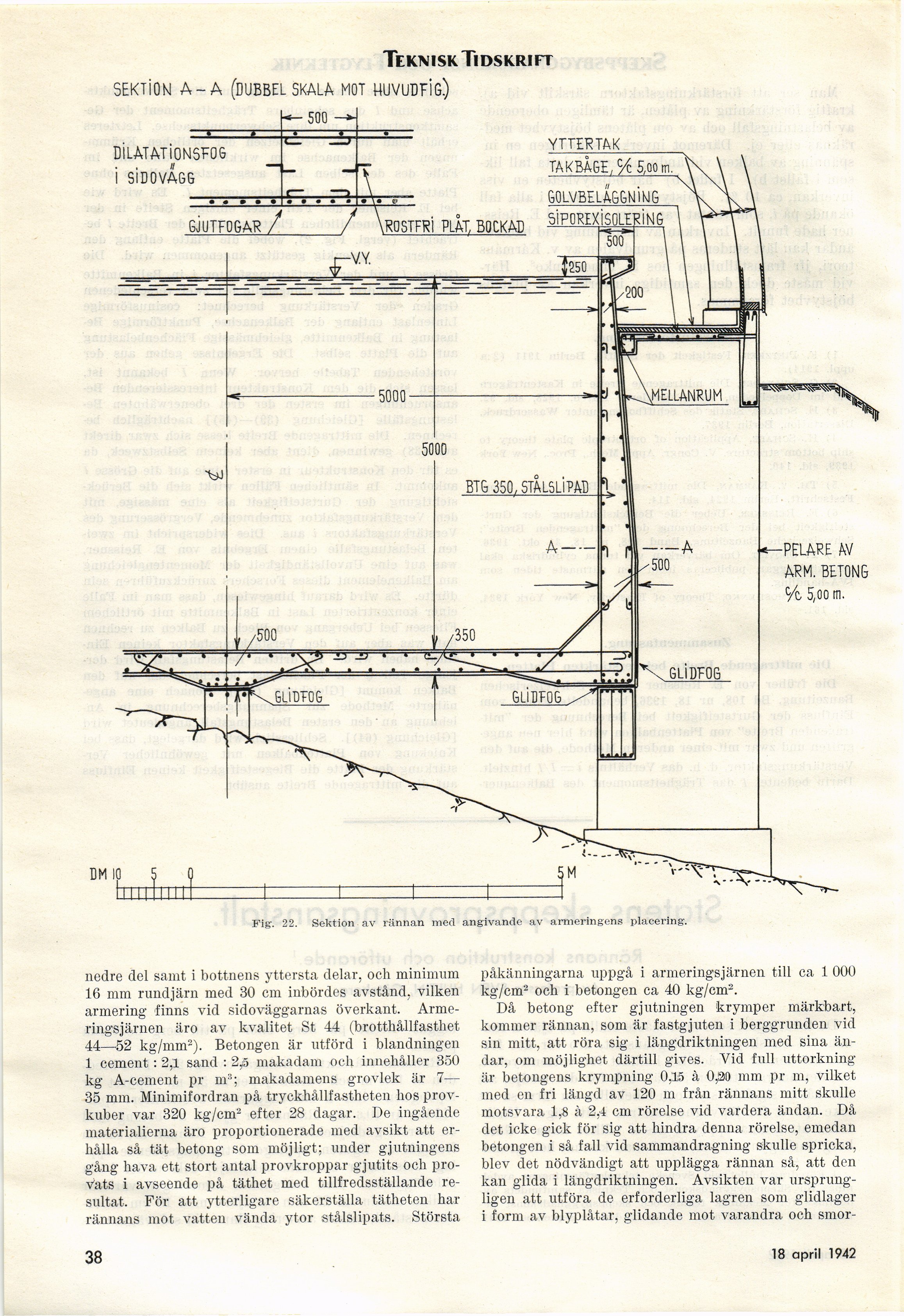

Fig. 22. Sektion av rännan med angivande av armeringens placering.
nedre del samt i bottnens yttersta delar, och minimum
16 mm rundjärn med 30 cm inbördes avstånd, vilken
armering finns vid sidoväggarnas överkant.
Arme-ringsjärnen äro av kvalitet St 44 (brotthållfasthet
44—52 kg/mm2). Betongen är utförd i blandningen
1 cement : 2,1 sand : 2y5 makadam och innehåller 350
kg A-cement pr nr; makadamens grovlek är 7—
35 mm. Minimifordran på tryckhållfastheten hos
provkuber var 320 kg/cm2 efter 28 dagar. De ingående
materialierna äro proportionerade med avsikt att
erhålla så tät betong som möjligt; under gjutningens
gång hava ett stort antal provkroppar gjutits och
provats i avseende på täthet med tillfredsställande
resultat. För att ytterligare säkerställa tätheten har
rännans mot vatten vända ytor stålslipats. Största
påkänningarna uppgå i armeringsjärnen till ca 1 000
kg/cm2 och i betongen ca 40 kg/cm2.
Då betong efter gjutningen krymper märkbart,
kommer rännan, som är fastgjuten i berggrunden vid
sin mitt, att röra sig i längdriktningen med sina
ändar, om möjlighet därtill gives. Vid full uttorkning
är betongens krympning 0,15 à 0,30 mm pr m, vilket
med en fri längd av 120 ni från rännans mitt skulle
motsvara 1,8 à 2,4 cm rörelse vid vardera ändan. Då
det icke gick för sig att hindra denna rörelse, emedan
betongen i så fall vid sammandragning skulle spricka,
blev det nödvändigt att upplägga rännan så, att den
kan glida i längdriktningen. Avsikten var
ursprungligen att utföra de erforderliga lagren som glidlager
i form av blyplåtar, glidande mot varandra och smor-
38
18 april 1942
