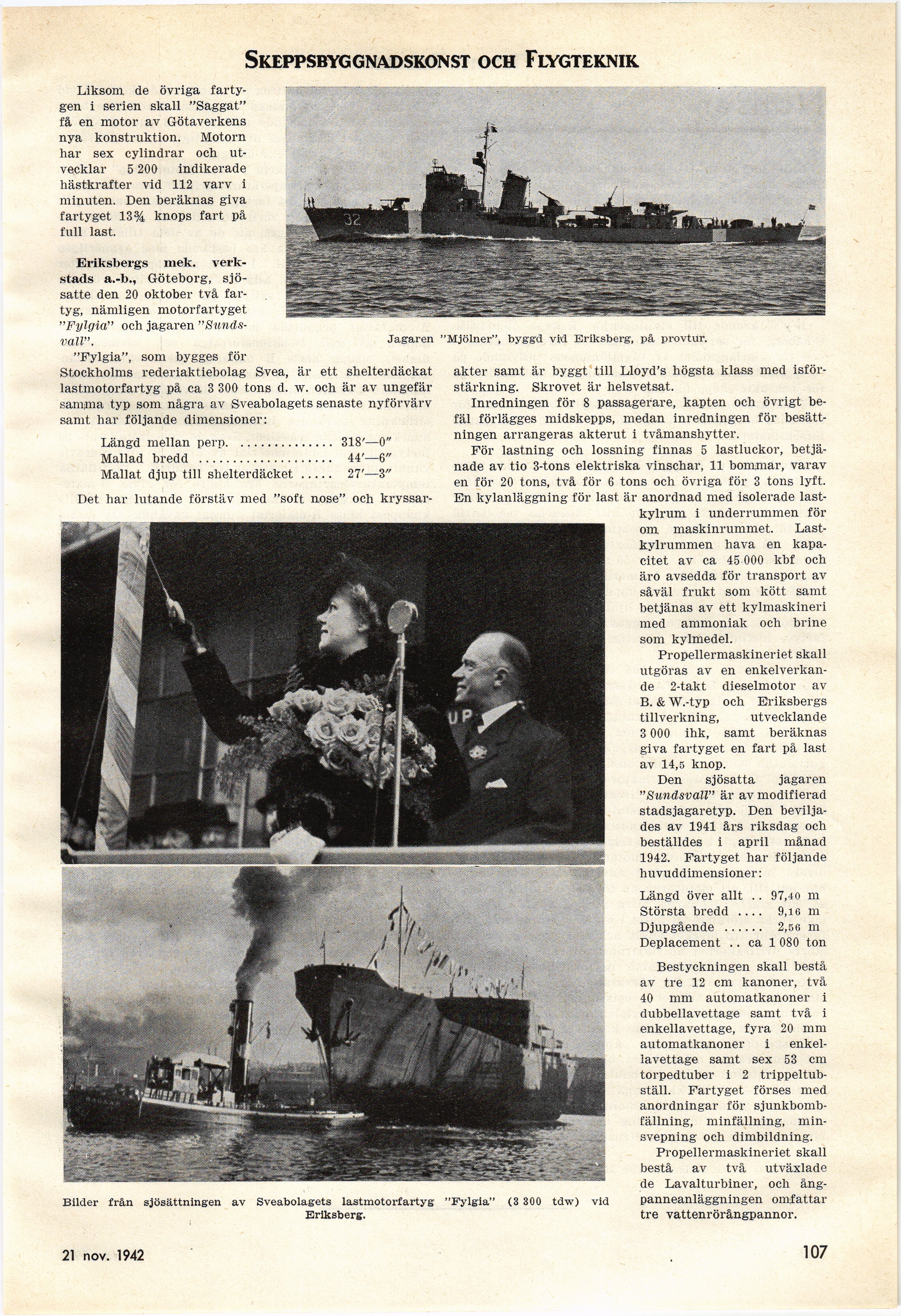

Skeppsbyggnadskonst och Flygteknik
Bilder från sjösättningen av Sveabolagets lastmotorfartyg "Fylgia" (3 300 tdw) vid
Eriksberg.
21 nov. 1942
Längd över allt . . 97,40 m
Största bredd .... 9,16 m
Djupgående ...... 2,56 m
Deplacement .. ca 1 080 ton
Bestyckningen skall bestå
av tre 12 cm kanoner, två
40 mm automatkanoner i
dubbellavettage samt två i
enkellavettage, fyra 20 mm
automatkanoner i
enkellavettage samt sex 53 cm
torpedtuber i 2
trippeltub-ställ. Fartyget förses med
anordningar för
sjunkbombfällning, minfällning,
minsvepning och dimbildning.
Propellermaskineriet skall
bestå av två utväxlade
de Lavalturbiner, och
ångpanneanläggningen omfattar
tre vattenrörångpannor.
107
Liksom de övriga
fartygen i serien skall "Saggat"
få en motor av Götaverkens
nya konstruktion. Motorn
har sex cylindrar och
utvecklar 5 200 indikerade
hästkrafter vid 112 varv i
minuten. Den beräknas giva
fartyget 13% knops fart på
full last.
Eriksbergs mek.
verkstads a.-b., Göteborg,
sjösatte den 20 oktober två
fartyg, nämligen motorfartyget
"Fylgia" och jagaren
"Sundsvall".
"Fylgia", som bygges för
Stockholms rederiaktiebolag Svea, är ett shelterdäckat
lastmotorfartyg på ca 3 300 tons d. w. och är av ungefär
samjna typ som några av Sveabolagets senaste nyförvärv
samt har följande dimensioner:
Längd mellan perp............... 318’—0"
Mallad bredd .................... 44’—6"
Mallat djup till shelterdäcket..... 27’—-3"
Det har lutande förstäv med "soft nose" och kryssar-
Jagaren "Mjölner", byggd vid Eriksberg, på provtur.
akter samt är byggt till Lloyd’s högsta klass med
isför-stärkning. Skrovet är helsvetsat.
Inredningen för 8 passagerare, kapten och övrigt
befäl förlägges midskepps, medan inredningen för
besättningen arrangeras akterut i tvåmanshytter.
För lastning och lossning finnas 5 lastluckor,
betjänade av tio 3-tons elektriska vinschar, 11 bommar, varav
en för 20 tons, två för 6 tons och övriga för 3 tons lyft.
En kylanläggning för last är anordnad med isolerade last-
kylrum i underrummen för
om maskinrummet.
Last-kylrummen hava en
kapacitet av ca 45 000 kbf och
äro avsedda för transport av
såväl frukt som kött samt
betjänas av ett kylmaskineri
med ammoniak och brine
som kylmedel.
Propellermaskineriet skall
utgöras av en
enkelverkande 2-takt dieselmotor av
B. & W.-typ och Eriksbergs
tillverkning, utvecklande
3 000 ihk, samt beräknas
giva fartyget en fart på last
av 14,5 knop.
Den sjösatta jagaren
"Sundsvall" är av modifierad
stadsjagaretyp. Den
beviljades av 1941 års riksdag och
beställdes i april månad
1942. Fartyget har följande
huvuddimensioner:
