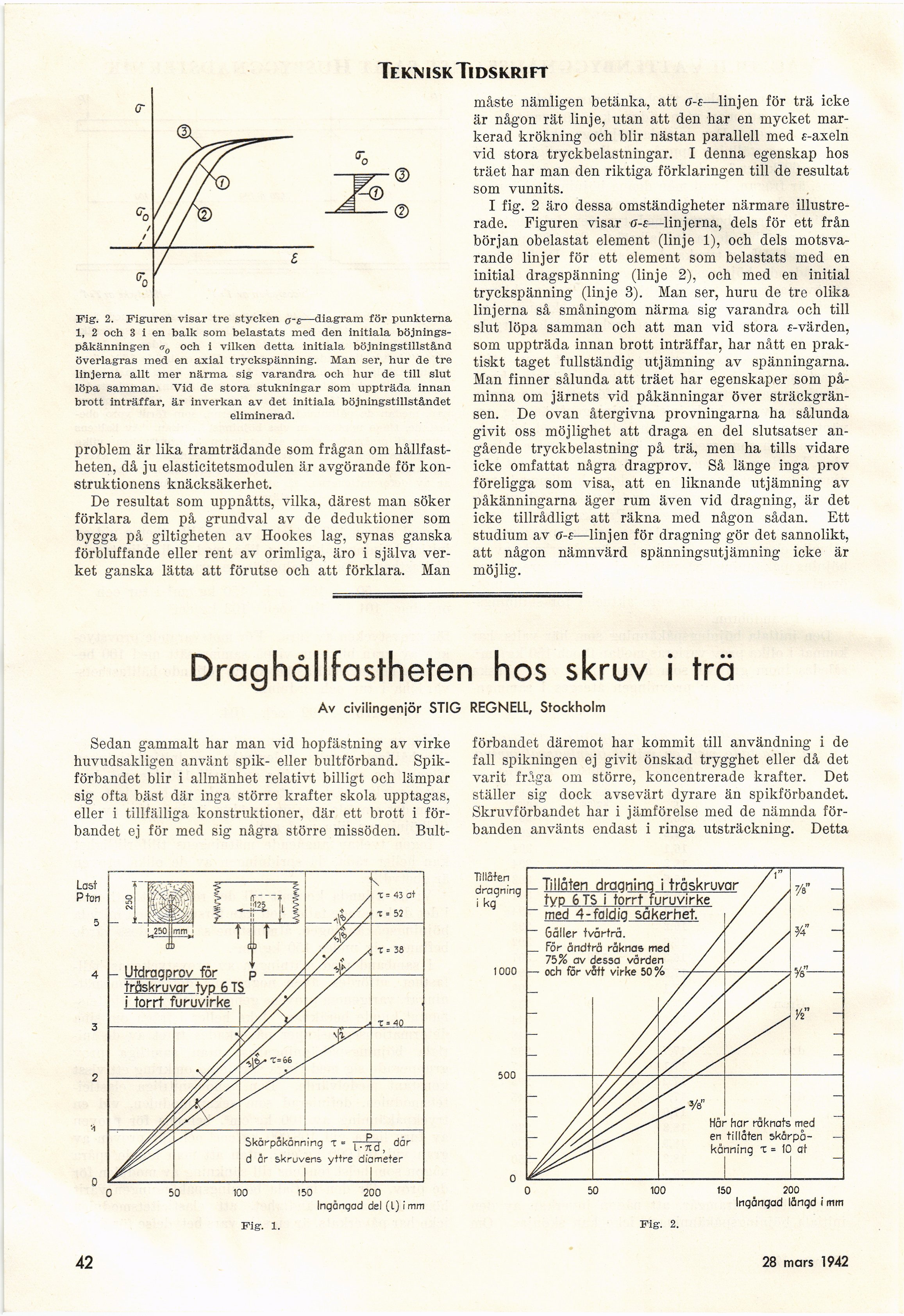

Te km sk Ti ds krift

s-0



©
©

Fig. 2. Figuren visar tre stycken a~s—diagram för punkterna
1, 2 och 3 i en balk som belastats med den initiala
böjnings-påkänningen o0 och i vilken detta initiala böjningstillstånd
överlagras med en axial tryckspänning. Man ser, hur de tre
linjerna allt mer närma sig varandra och hur de till slut
löpa samman. Vid de stora stukningar som uppträda innan
brott inträffar, är inverkan av det initiala böjningstillståndet
eliminerad.

problem är lika framträdande som frågan om
hållfastheten, då ju elasticitetsmodulen är avgörande för
konstruktionens knäcksäkerhet.

De resultat som uppnåtts, vilka, därest man söker
förklara dem på grundval av de deduktioner som
bygga på giltigheten av Hookes lag, synas ganska
förbluffande eller rent av orimliga, äro i själva
verket ganska lätta att förutse och att förklara. Man

måste nämligen betänka, att as—linjen för trä icke
är någon rät linje, utan att den har en mycket
markerad krökning och blir nästan parallell med f-axeln
vid stora tryckbelastningar. I denna egenskap hos
träet har man den riktiga förklaringen till de resultat
som vunnits.

I fig. 2 äro dessa omständigheter närmare
illustrerade. Figuren visar os—linjerna, dels för ett från
början obelastat element (linje 1), och dels
motsvarande linjer för ett element som belastats med en
initial dragspänning (linje 2), och med en initial
tryckspänning (linje 3). Man ser, huru de tre olika
linjerna så småningom närma sig varandra och till
slut löpa samman och att man vid stora f-värden,
som uppträda innan brott inträffar, har nått en
praktiskt taget fullständig utjämning av spänningarna.
Man finner sålunda att träet har egenskaper som
påminna om järnets vid påkänningar över
sträckgränsen. De ovan återgivna provningarna ha sålunda
givit oss möjlighet att draga en del slutsatser
angående tryckbelastning på trä, men ha tills vidare
icke omfattat några dragprov. Så länge inga prov
föreligga som visa, att en liknande utjämning av
påkänningarna äger rum även vid dragning, är det
icke tillrådligt att räkna med någon sådan. Ett
studium av as—linjen för dragning gör det sannolikt,
att någon nämnvärd spänningsutjämning icke är
möjlig.

Draghållfastheten hos skruv i trä

Av civilingeniör STIG REGNELL, Stockholm

Sedan gammalt har man vid hopfästning av virke
huvudsakligen använt spik- eller bultförband.
Spikförbandet blir i allmänhet relativt billigt och lämpar
sig ofta bäst där inga större krafter skola upptagas,
eller i tillfälliga konstruktioner, där ett brott i
förbandet ej för med sig några större missöden. Bult-

förbandet däremot har kommit till användning i de
fall spikningen ej givit önskad trygghet eller då det
varit fråga om större, koncentrerade krafter. Det
ställer sig dock avsevärt dyrare än spikförbandet.
Skruvförbandet har i jämförelse med de nämnda
förbanden använts endast i ringa utsträckning. Detta

Last
P†on

Utdraaprov för
träskruvar typ 6 TS
i torrt furuvirke

Skärpåkänning T = t.
d år skruvens yttre diameter

dar

50

100
Fig. 1.

150 200

Ingängad del (l) i mm

Tillåten
dragning
i kg

1000

500

Tillåten dragning i tröskruvar
typ 6 TS i torrt furuvirke
med 4-foldiq säkerhet. ;
Gäller t vårträ.
__ för ändträ räknas med
75% av dessa värden
— och för vått virke 50%

Hår har räknats med
en tillåten
skärpåkänning t » 10 at

150 200

Ingängad längd i mm

Fig. 2.

42

28 mars 1942
