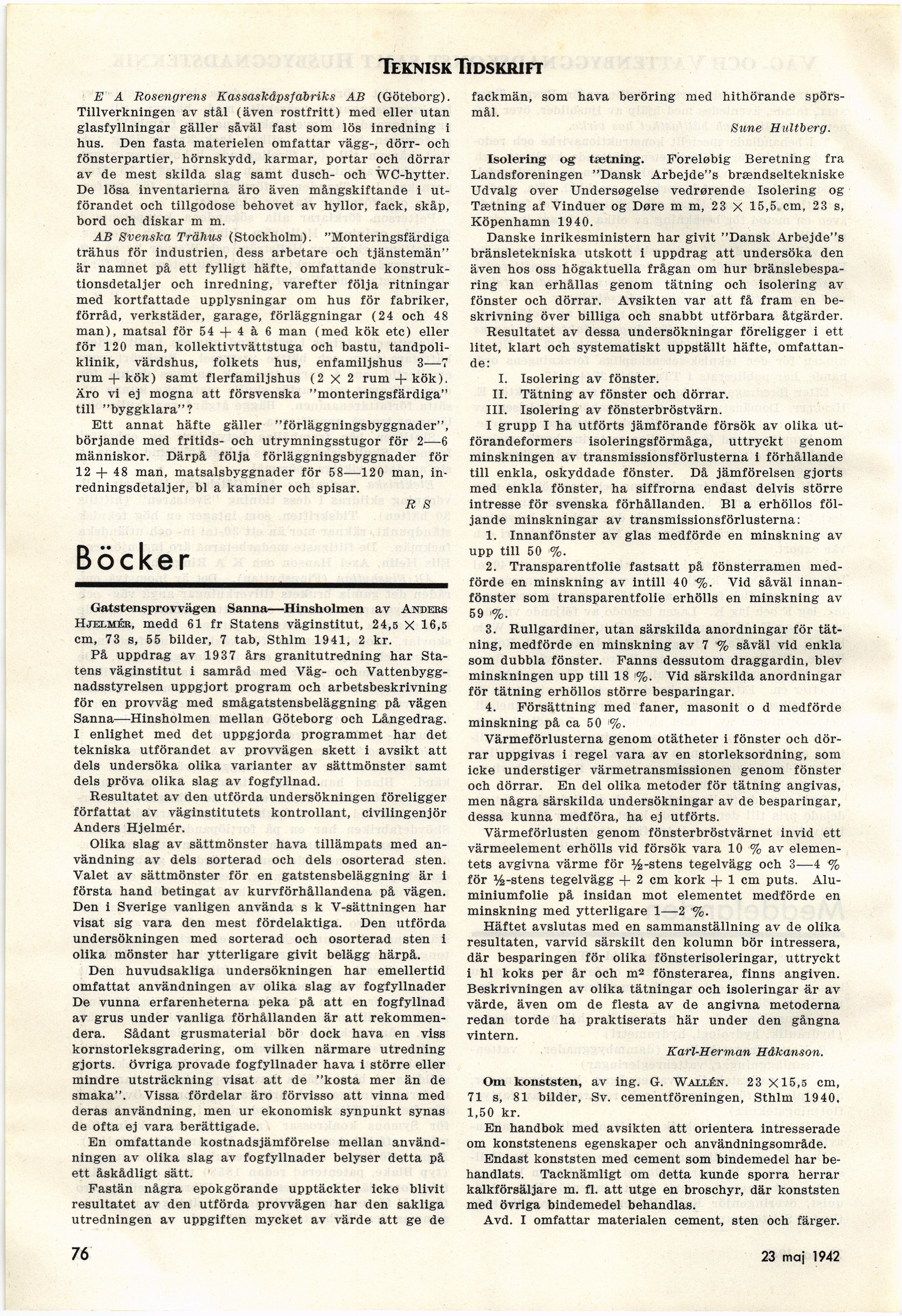

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Teknisk Tidskrift

E A Rosengrens Kassaskåpsfabriks AB (Göteborg).
Tillverkningen av stål (även rostfritt) med eller utan
glasfyllningar gäller såväl fast som lös inredning i
hus. Den fasta materielen omfattar vägg-, dörr- och
fönsterpartier, hörnskydd, karmar, portar och dörrar
av de mest skilda slag samt dusch- och WC-hytter.
De lösa inventarierna äro även mångskiftande i
utförandet och tillgodose behovet av hyllor, fack, skåp,
bord och diskar m m.

AB Svenska Trähus (Stockholm). "Monteringsfärdiga
trähus för industrien, dess arbetare och tjänstemän"
är namnet på ett fylligt häfte, omfattande
konstruktionsdetaljer och inredning, varefter följa ritningar
med kortfattade upplysningar om hus för fabriker,
förråd, verkstäder, garage, förläggningar (24 och 48
man), matsal för 54 + 4 à 6 man (med kök etc) eller
för 120 man, kollektivtvättstuga och bastu,
tandpoliklinik, värdshus, folkets hus, enfamiljshus 3—7
rum 4- kök) samt flerfamiljshus (2X2 rum -f kök).
Äro vi ej mogna att försvenska "monteringsfärdiga"
till "byggklara"?

Ett annat häfte gäller "förläggningsbyggnader",
börjande med fritids- och utrymningsstugor för 2—6
människor. Därpå följa förläggningsbyggnader för
12 + 48 man, matsalsbyggnader för 58—120 man,
inredningsdetaljer, bl a kaminer och spisar.

R 8

Böcker

Gatstensprovvägen Sanna—Hinsholmen av Anders
Hjelmér, medd 61 fr Statens väginstitut, 24,5 x 16,5
cm, 73 s, 55 bilder, 7 tab, Sthlm 1941, 2 kr.

På uppdrag av 1937 års granitutredning har
Statens väginstitut i samråd med Väg- och
Vattenbyggnadsstyrelsen uppgjort program och arbetsbeskrivning
för en provväg med smågatstensbeläggning på vägen
Sanna—Hinsholmen mellan Göteborg och Långedrag.

I enlighet med det uppgjorda programmet har det
tekniska utförandet av prowägen skett i avsikt att
dels undersöka olika varianter av sättmönster samt
dels pröva olika slag av fogfyllnad.

Resultatet av den utförda undersökningen föreligger
författat av väginstitutets kontrollant, civilingenjör
Anders Hjelmér.

Olika slag av sättmönster hava tillämpats med
användning av dels sorterad och dels osorterad sten.
Valet av sättmönster för en gatstensbeläggning är i
första hand betingat av kurvförhållandena på vägen.
Den i Sverige vanligen använda s k V-sättningen har
visat sig vara den mest fördelaktiga. Den utförda
undersökningen med sorterad och osorterad sten i
olika mönster har ytterligare givit belägg härpå.

Den huvudsakliga undersökningen har emellertid
omfattat användningen av olika slag av fogfyllnader
De vunna erfarenheterna peka på att en fogfyllnad
av grus under vanliga förhållanden är att
rekommendera. Sådant grusmaterial bör dock hava en viss
kornstorleksgradering, om vilken närmare utredning
gjorts, övriga provade fogfyllnader hava i större eller
mindre utsträckning visat att de "kosta mer än de
smaka". Vissa fördelar äro förvisso att vinna med
deras användning, men ur ekonomisk synpunkt synas
de ofta ej vara berättigade.

En omfattande kostnadsjämförelse mellan
användningen av olika slag av fogfyllnader belyser detta på
ett åskådligt sätt.

Fastän några epokgörande upptäckter icke blivit
resultatet av den utförda provvägen har den sakliga
utredningen av uppgiften mycket av värde att ge de

fackmän, som hava beröring med hithörande
spörsmål.

Sune Hultberg.

Isolering og tætning. Foreløbig Beretning fra
Landsforeningen "Dansk Arbejde"s brændseltekniske
Udvalg over Undersøgelse vedrørende Isolering og
Tætning af Vinduer og Døre m m, 23 X 15,5 cm, 23 s,
Köpenhamn 1940.

Danske inrikesministern har givit "Dansk Arbejde"s
bränsletekniska utskott i uppdrag att undersöka den
även hos oss högaktuella frågan om hur
bränslebesparing kan erhållas genom tätning och isolering av
fönster och dörrar. Avsikten var att få fram en
beskrivning över billiga och snabbt utförbara åtgärder.

Resultatet av dessa undersökningar föreligger i ett
litet, klart och systematiskt uppställt häfte,
omfattande:

I. Isolering av fönster.

II. Tätning av fönster och dörrar.

III. Isolering av fönsterbröstvärn.

I grupp I ha utförts jämförande försök av olika
utförandeformers isoleringsförmåga, uttryckt genom
minskningen av transmissionsförlusterna i förhållande
till enkla, oskyddade fönster. Då jämförelsen gjorts
med enkla fönster, ha siffrorna endast delvis större
intresse för svenska förhållanden. Bl a erhöllos
följande minskningar av transmissionsförlusterna:

1. Innanfönster av glas medförde en minskning av
upp till 50 %.

2. Transparentfolie fastsatt på fönsterramen
medförde en minskning av intill 40 ’%. Vid såväl
innanfönster som transparentfolie erhölls en minskning av
59 ’%.

3. Rullgardiner, utan särskilda anordningar för
tätning, medförde en minskning av 7 % såväl vid enkla
som dubbla fönster. Fanns dessutom draggardin, blev
minskningen upp till 18 %. Vid särskilda anordningar
för tätning erhöllos större besparingar.

4. Försättning med faner, masonit o d medförde
minskning på ca 50 ’%.

Värmeförlusterna genom otätheter i fönster och
dörrar uppgivas i regel vara av en storleksordning, som
icke understiger värmetransmissionen genom fönster
och dörrar. En del olika metoder för tätning angivas,
men några särskilda undersökningar av de besparingar,
dessa kunna medföra, ha ej utförts.

Värmeförlusten genom fönsterbröstvärnet invid ett
värmeelement erhölls vid försök vara 10 % av
elementets avgivna värme för %-stens tegelvägg och 3-—4 %
för %-stens tegelvägg + 2 cm kork + 1 cm puts.
Aluminiumfolie på insidan mot elementet medförde en
minskning med ytterligare 1—-2 %.

Häftet avslutas med en sammanställning av de olika
resultaten, varvid särskilt den kolumn bör intressera,
där besparingen för olika fönsterisoleringar, uttryckt
i hl koks per år och m2 fönsterarea, finns angiven.
Beskrivningen av olika tätningar och isoleringar är av
värde, även om de flesta av de angivna metoderna
redan torde ha praktiserats här under den gångna
vintern.

Karl-Herman Håkanson.

Om konststen, av ing. G. Wallén. 23 X15,5 cm,
71 s, 81 bilder, Sv. cementföreningen, Sthlm 1940.
1,50 kr.

En handbok med avsikten att orientera intresserade
om konststenens egenskaper och användningsområde.

Endast konststen med cement som bindemedel har
behandlats. Tacknämligt om detta kunde sporra herrar
kalkförsäljare m. fi. att utge en broschyr, där konststen
med övriga bindemedel behandlas.

Avd. I omfattar materialen cement, sten och färger.

76

27 juni 1942
