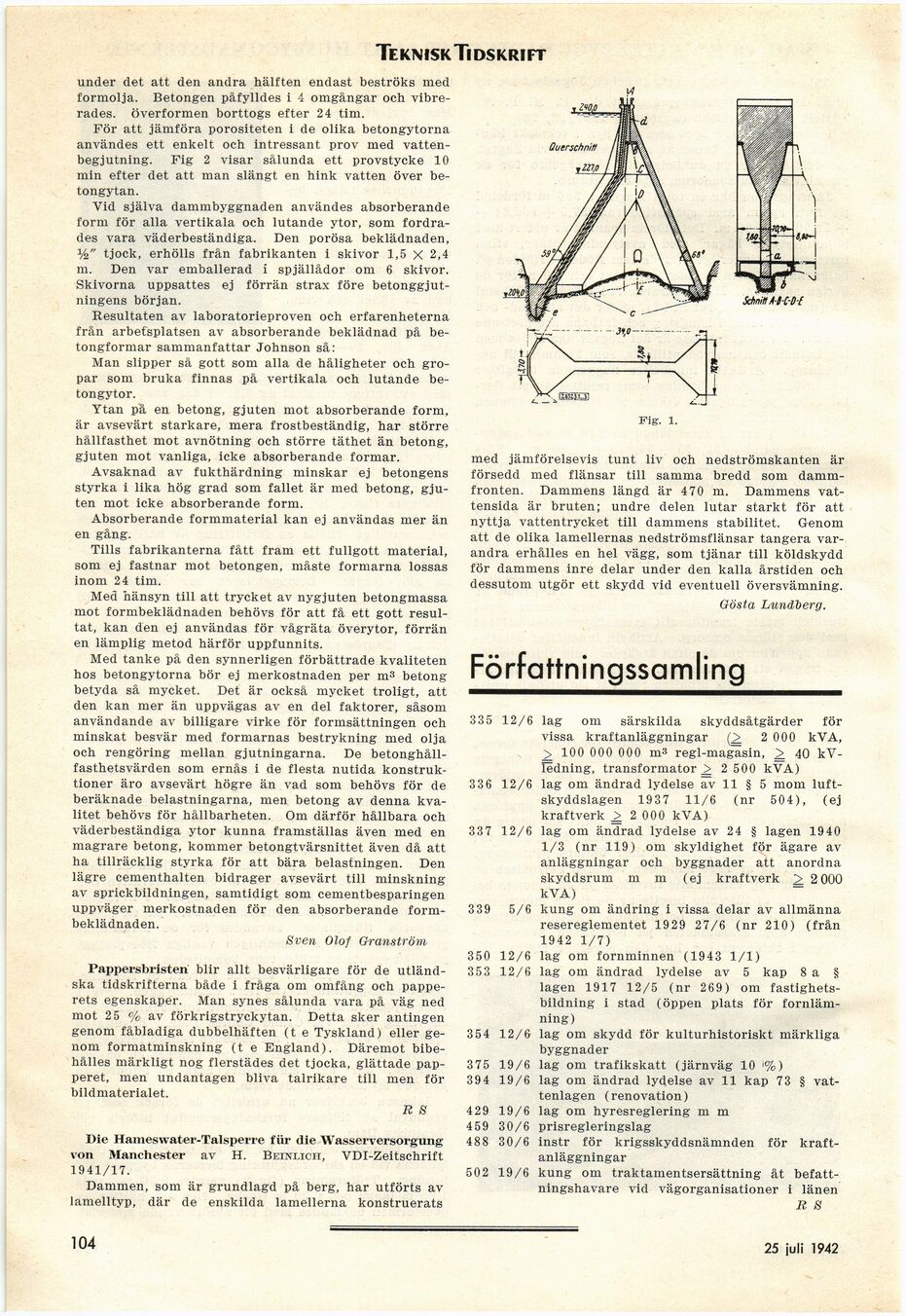

Teknisk Tidskrift

under det att den andra hälften endast beströks med
formolja. Betongen påfylldes i 4 omgångar och
vibrerades. överformen borttogs efter 24 tim.

För att jämföra porositeten i de olika betongytorna
användes ett enkelt och intressant prov med
vatten-begjutning. Fig 2 visar sålunda ett provstycke 10
min efter det att man slängt en hink vatten över
betongytan.

Vid själva dammbyggnaden användes absorberande
form för alla vertikala och lutande ytor, som
fordrades vara väderbeständiga. Den porösa beklädnaden,
W tjock, erhölls från fabrikanten i skivor 1,5 X 2,4
m. Den var emballerad i spjällådor om 6 skivor.
Skivorna uppsattes ej förrän strax före
betonggjut-ningens början.

Resultaten av laboratorieproven och erfarenheterna
från arbetsplatsen av absorberande beklädnad på
betongformar sammanfattar Johnson så:

Man slipper så gott som alla de håligheter och
gropar som bruka finnas på vertikala och lutande
betongytor.

Ytan på en betong, gjuten mot absorberande form,
är avsevärt starkare, mera frostbeständig, har större
hållfasthet mot avnötning och större täthet än betong,
gjuten mot vanliga, icke absorberande formar.

Avsaknad av fukthärdning minskar ej betongens
styrka i lika hög grad som fallet är med betong,
gjuten mot icke absorberande form.

Absorberande formmaterial kan ej användas mer än
en gång.

Tills fabrikanterna fått fram ett fullgott material,
som ej fastnar mot betongen, måste formarna lossas
inom 24 tim.

Med hänsyn till att trycket av nygjuten betongmassa
mot formbeklädnaden behövs för att få ett gott
resultat, kan den ej användas för vågräta överytor, förrän
en lämplig metod härför uppfunnits.

Med tanke på den synnerligen förbättrade kvaliteten
hos betongytorna bör ej merkostnaden per m3 betong
betyda så mycket. Det är också mycket troligt, att
den kan mer än uppvägas av en del faktorer, såsom
användande av billigare virke för formsättningen och
minskat besvär med formarnas bestrykning med olja
och rengöring mellan gjutningarna. De
betonghåll-fasthetsvärden som ernås i de flesta nutida
konstruktioner äro avsevärt högre än vad som behövs för de
beräknade belastningarna, men betong av denna
kvalitet behövs för hållbarheten. Om därför hållbara och
väderbeständiga ytor kunna framställas även med en
magrare betong, kommer betongtvärsnittet även då att
ha tillräcklig styrka för att bära belastningen. Den
lägre cementhalten bidrager avsevärt till minskning
av sprickbildningen, samtidigt som cementbesparingen
uppväger merkostnaden för den absorberande
formbeklädnaden.

Sven Olof Granström

Pappersbristen blir allt besvärligare för de
utländska tidskrifterna både i fråga om omfång och
papperets egenskaper. Man synes sålunda vara på väg ned
mot 25 % av förkrigstryckytan. Detta sker antingen
genom fåbladiga dubbelhäften (t e Tyskland) eller
genom formatminskning (t e England). Däremot
bibehålles märkligt nog flerstädes det tjocka, glättade
papperet, men undantagen bliva talrikare till men för
bildmaterialet.

R S

Die Hameswater-Talsperre f iir die Wasserversorgung
von Manchester av H. Beinlich, VDI-Zeitschrift
1941/17.

Dammen, som är grundlagd på berg, har utförts av
lamelltyp, där de enskilda lamellerna konstruerats

Fig. 1.

med jämförelsevis tunt liv och nedströmskanten är
försedd med flänsar till samma bredd som
dammfronten. Dammens längd är 470 m. Dammens
vattensida är bruten; undre delen lutar starkt för att
nyttja vattentrycket till dammens stabilitet. Genom
att de olika lamellernas nedströmsflänsar tangera
varandra erhålles en hel vägg, som tjänar till köldskydd
för dammens inre delar under den kalla årstiden och
dessutom utgör ett skydd vid eventuell översvämning.

Oösta Lundberg.

Författningssamling

335 12/6 lag om särskilda skyddsåtgärder för

vissa kraftanläggningar (2. 2 000 kVA,
> 100 000 000 m3 regi-magasin, 40
kV-lëdning, transformator 2 500 kVA)

336 12/6 lag om ändrad lydelse av 11 § 5 mom luft-

skyddslagen 1937 11/6 (nr 504), (ej
kraftverk 2. 2 000 kVA)

337 12/6 lag om ändrad lydelse av 24 § lagen 1940

1/3 (nr 119) om skyldighet för ägare av
anläggningar och byggnader att anordna
skyddsrum m m (ej kraftverk 2 000
kVA)

339 5/6 kung om ändring i vissa delar av allmänna
resereglementet 1929 27/6 (nr 210) (från
1942 1/7)

350 12/6 lag om fornminnen (1943 1/1)
35 3 12/6 lag om ändrad lydelse av 5 kap 8 a §
lagen 1917 12/5 (nr 269) om
fastighetsbildning i stad (öppen plats för
fornläm-ning)

354 12/6 lag om skydd för kulturhistoriskt märkliga
byggnader

375 19/6 lag om trafikskatt (järnväg 10 >%)
394 19/6 lag om ändrad lydelse av 11 kap 73 §
vattenlagen (renovation)
429 19/6 lag om hyresreglering m m
459 30/6 prisregleringslag

488 30/6 instr för krigsskyddsnämnden för
kraftanläggningar

502 19/6 kung om traktamentsersättning åt
befattningshavare vid vägorganisationer i länen

R S

11,0’

üSSIO]

Querschnitt

Sdmitt M-C-D-[

104

25 juli 1942
