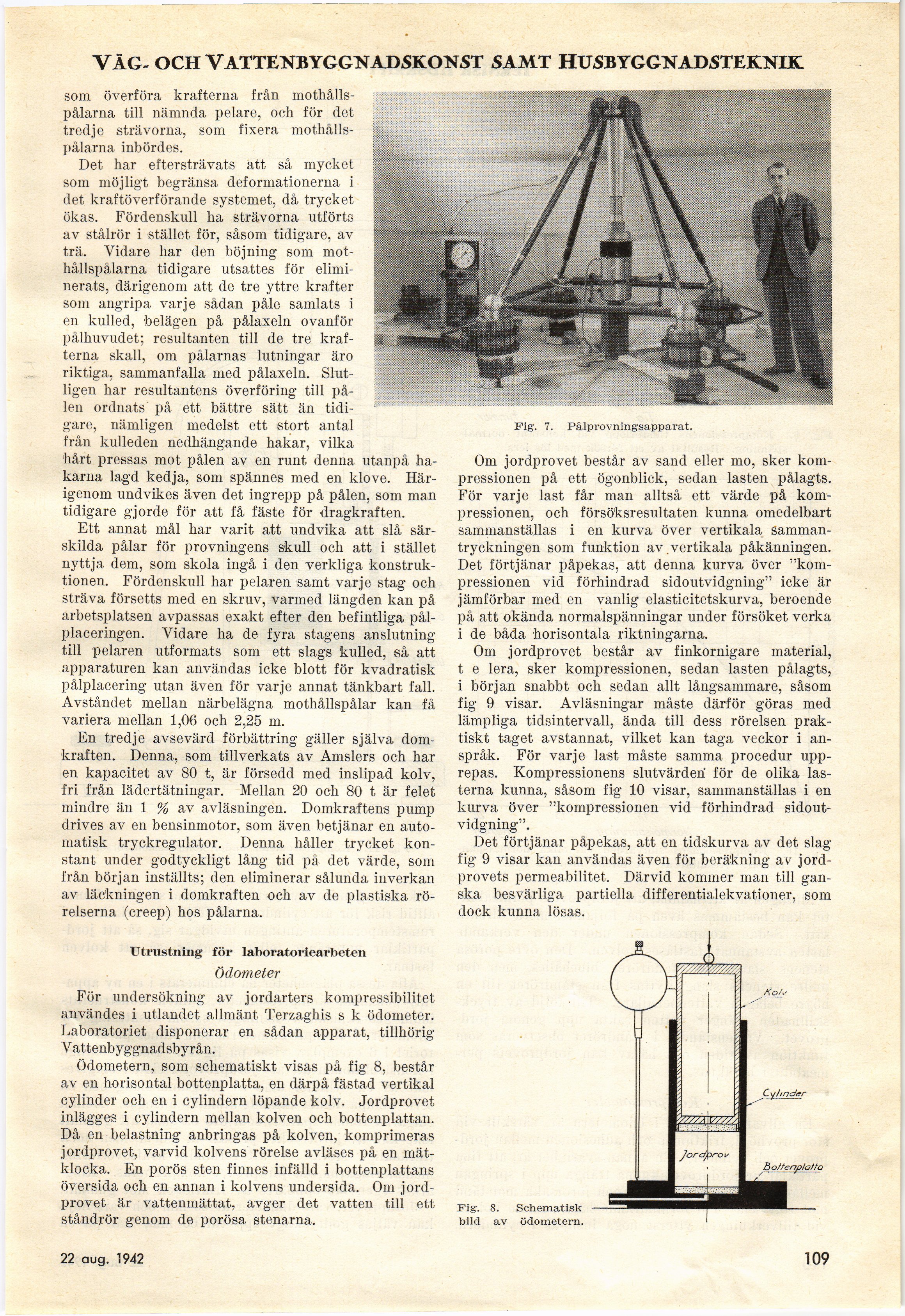

VÄG- OCH VATTENBYGGNADSKONST SAMT HUSBYGGNADSTEKNIK

som överföra krafterna från
mothålls-pålarna till nämnda pelare, och för det
tredje strävorna, som fixera
mothålls-pålarna inbördes.

Det har eftersträvats att så mycket
som möjligt begränsa deformationerna i
det kraftöverförande systemet, då trycket
ökas. Fördenskull ha strävorna utförts
av stålrör i stället för, såsom tidigare, av
trä. Vidare har den böjning som
mot-hållspålarna tidigare utsattes för
eliminerats, därigenom att de tre yttre krafter
som angripa varje sådan påle samlats i
en kulled, belägen på pålaxeln ovanför
pålhuvudet; resultanten till de tre
krafterna skall, om pålarnas lutningar äro
riktiga, sammanfalla med pålaxeln.
Slutligen har resultantens överföring till
pålen ordnats på ett bättre sätt än
tidigare, nämligen medelst ett stort antal
från kulleden nedhängande hakar, vilka
hårt pressas mot pålen av en runt denna utanpå
hakarna lagd kedja, som spännes med en klove.
Härigenom undvikes även det ingrepp på pålen, som man
tidigare gjorde för att få fäste för dragkraften.

Ett annat mål har varit att undvika att slå
särskilda pålar för provningens skull och att i stället
nyttja dem, som skola ingå i den verkliga
konstruktionen. Fördenskull har pelaren samt varje stag och
sträva försetts med en skruv, varmed längden kan på
arbetsplatsen avpassas exakt efter den befintliga
pål-placeringen. Vidare ha de fyra stagens anslutning
till pelaren utformats som ett slags kulled, så att
apparaturen kan användas icke blott för kvadratisk
pålplacering utan även för varje annat tänkbart fall.
Avståndet mellan närbelägna mothållspålar kan få
variera mellan 1,06 och 2,25 m.

En tredje avsevärd förbättring gäller själva
domkraften. Denna, som tillverkats av Amslers och har
en kapacitet av 80 t, är försedd med inslipad kolv,
fri från lädertätningar. Mellan 20 och 80 t är felet
mindre än 1 % av avläsningen. Domkraftens pump
drives av en bensinmotor, som även betjänar en
automatisk tryckregulator. Denna håller trycket
konstant under godtyckligt lång tid på det värde, som
från början inställts; den eliminerar sålunda inverkan
av läckningen i domkraften och av de plastiska
rörelserna (creep) hos pålarna.

Utrustning för laboratoriearbeten

Ödometer

För undersökning av jordarters kompressibilitet
användes i utlandet allmänt Terzaghis s k ödometer.
Laboratoriet disponerar en sådan apparat, tillhörig
Vattenbyggnadsbyrån.

Ödometern, som schematiskt visas på fig 8, består
av en horisontal bottenplatta, en därpå fästad vertikal
cylinder och en i cylindern löpande kolv. Jordprovet
inlägges i cylindern mellan kolven och bottenplattan.
Då en belastning anbringas på kolven, komprimeras
jordprovet, varvid kolvens rörelse avläses på en
mät-klocka. En porös sten finnes infälld i bottenplattans
översida och en annan i kolvens undersida. Om
jordprovet är vattenmättad avger det vatten till ett
ståndrör genom de porösa stenarna.

Fig. 7. Pålprovningsapparat.

Om jordprovet består av sand eller mo, sker
kompressionen på ett ögonblick, sedan lasten pålagts.
För varje last får man alltså ett värde på
kompressionen, och försöksresultaten kunna omedelbart
sammanställas i en kurva över vertikala
sammantryckningen som funktion av .vertikala påkänningen.
Det förtjänar påpekas, att denna kurva över
"kompressionen vid förhindrad sidoutvidgning" icke är
jämförbar med en vanlig elasticitetskurva, beroende
på att okända normalspänningar under försöket verka
i de båda horisontala riktningarna.

Om jordprovet består av finkornigare material,
t e lera, sker kompressionen, sedan lasten pålagts,
i början snabbt och sedan allt långsammare, såsom
fig 9 visar. Avläsningar måste därför göras med
lämpliga tidsintervall, ända till dess rörelsen
praktiskt taget avstannat, vilket kan taga veckor i
anspråk. För varje last måste samma procedur
upprepas. Kompressionens slutvärden för de olika
lasterna kunna, såsom fig 10 visar, sammanställas i en
kurva över "kompressionen vid förhindrad
sidoutvidgning".

Det förtjänar påpekas, att en tidskurva av det slag
fig 9 visar kan användas även för beräkning av
jordprovets permeabilitet. Därvid kommer man till
ganska besvärliga partiella differentialekvationer, som
dock kunna lösas.

Kolv

Wi

-fm

V777./

Jorat’pj

Cylinder

Bollenplotta

Fig. 8. Schematisk
bild av ödometern.
