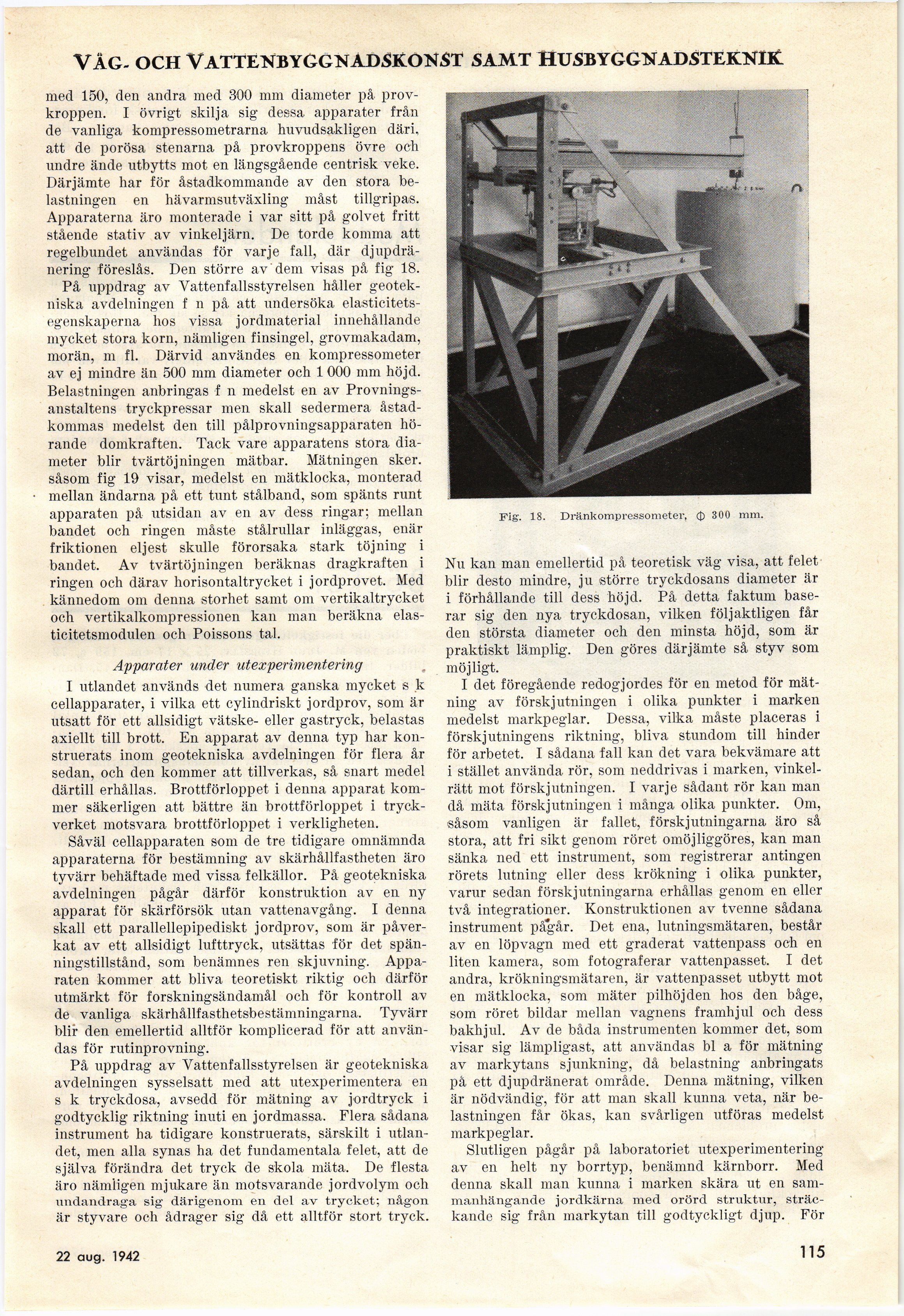

Väg- och Vattenbyggnadskonst samt husbyggnadsteknik:

med 150, den andra med 300 mm diameter på.
provkroppen. I övrigt skilja sig dessa apparater från
de vanliga kompressometrarna huvudsakligen däri,
att de porösa stenarna på provkroppens övre och
undre ände utbytts mot en längsgående centrisk veke.
Därjämte har för åstadkommande av den stora
belastningen en hävarmsutväxling måst tillgripas.
Apparaterna äro monterade i var sitt på golvet fritt
stående stativ av vinkeljärn. De torde komma att
regelbundet användas för varje fall, där
djupdränering föreslås. Den större av dem visas på fig 18.

På uppdrag av Vattenfallsstyrelsen håller
geotekniska avdelningen f n på att undersöka
elasticitets-egenskaperna hos vissa jordmaterial innehållande
mycket stora korn, nämligen finsingel, grovmakadam,
morän, m fi. Därvid användes en kompressometer
av ej mindre än 500 mm diameter och 1 000 mm höjd.
Belastningen anbringas f n medelst en av
Provnings-anstaltens tryckpressar men skall sedermera
åstadkommas medelst den till pålprovningsapparaten
hörande domkraften. Tack vare apparatens stora
diameter blir tvärtöjningen mätbar. Mätningen sker.
såsom fig 19 visar, medelst en mätklocka, monterad
mellan ändarna på ett tunt stålband, som spänts runt
apparaten på utsidan av en av dess ringar; mellan
bandet och ringen måste stålrullar inläggas, enär
friktionen eljest skulle förorsaka stark töjning i
bandet. Av tvärtöjningen beräknas dragkraften i
ringen och därav horisontaltrycket i jordprovet. Med
kännedom om denna storhet samt om vertikaltrycket
och vertikalkompressionen kan man beräkna
elasticitetsmodulen och Poissons tal.

Apparater under utexperimentering

I utlandet används det numera ganska mycket s k
cellapparater, i vilka ett cylindriskt jordprov, som är
utsatt för ett allsidigt vätske- eller gastryck, belastas
axiellt till brott. En apparat av denna typ har
konstruerats inom geotekniska avdelningen för flera år
sedan, och den kommer att tillverkas, så snart medel
därtill erhållas. Brottförloppet i denna apparat
kommer säkerligen att bättre än brottförloppet i
tryckverket motsvara brottförloppet i verkligheten.

Såväl cellapparaten som de tre tidigare omnämnda
apparaterna för bestämning av skärhållfastheten äro
tyvärr behäftade med vissa felkällor. På geotekniska
avdelningen pågår därför konstruktion av en ny
apparat för skärförsök utan vattenavgång. I denna
skall ett parallellepipediskt jordprov, som är
påverkat av ett allsidigt lufttryck, utsättas för det
spänningstillstånd, som benämnes ren skjuvning.
Apparaten kommer att bliva teoretiskt riktig och därför
utmärkt för forskningsändamål och för kontroll av
de vanliga skärhållfasthetsbestämningarna. Tyvärr
blir den emellertid alltför komplicerad för att
användas för rutinprovning.

På uppdrag av Vattenfallsstyrelsen är geotekniska
avdelningen sysselsatt med att utexperimentera en
s k tryckdosa, avsedd för mätning av jordtryck i
godtycklig riktning inuti en jordmassa. Flera sådana
instrument ha tidigare konstruerats, särskilt i
utlandet, men alla synas ha det fundamentala felet, att de
själva förändra det tryck de skola mäta. De flesta
äro nämligen mjukare än motsvarande jordvolym och
undandraga sig därigenom en del av trycket; någon
är styvare och ådrager sig då ett alltför stort tryck.

Fig. 18. Dränkompressometer, (J) 300 mm.

Nu kan man emellertid på teoretisk väg visa, att felet
blir desto mindre, ju större tryckdosans diameter är
i förhållande till dess höjd. På detta faktum
baserar sig den nya tryckdosan, vilken följaktligen får
den största diameter och den minsta höjd, som är
praktiskt lämplig. Den göres därjämte så styv som
möjligt.

I det föregående redogjordes för en metod för
mätning av förskjutningen i olika punkter i marken
medelst markpeglar. Dessa, vilka måste placeras i
förskjutningens riktning, bliva stundom till hinder
för arbetet. I sådana fall kan det vara bekvämare att
i stället använda rör, som neddrivas i marken,
vinkelrätt mot förskjutningen. I varje sådant rör kan man
då mäta förskjutningen i många olika punkter. Om,
såsom vanligen är fallet, förskjutningarna äro så
stora, att fri sikt genom röret ornöj liggöres, kan man
sänka ned ett instrument, som registrerar antingen
rörets lutning eller dess krökning i olika punkter,
varur sedan förskjutningarna erhållas genom en eller
två integrationer. Konstruktionen av tvenne sådana
instrument pågår. Det ena, lutningsmätaren, består
av en löpvagn med ett graderat vattenpass och en
liten kamera, som fotograferar vattenpasset. I det
andra, krökningsmätaren, är vattenpasset utbytt mot
en mätklocka, som mäter pilhöjden hos den båge,
som röret bildar mellan vagnens framhjul och dess
bakhjul. Av de båda instrumenten kommer det, som
visar sig lämpligast, att användas bl a för mätning
av markytans sjunkning, då belastning anbringats
på ett djupdränerat område. Denna mätning, vilken
är nödvändig, för att man skall kunna veta, när
belastningen får ökas, kan svårligen utföras medelst
markpeglar.

Slutligen pågår på laboratoriet utexperimentering
av en helt ny borrtyp, benämnd kärnborr. Med
denna skall man kunna i marken skära ut en
sammanhängande jordkärna med orörd struktur,
sträckande sig från markytan till godtyckligt djup. För

22 aug. 1942

115
