VÄG- OCH VATTENBYGGNADSKONST SAMT HUSBYGGNADSTEKNIK

/5-ytr/– ocA

/Ty/rZ/nLMnmo.

AnHä^J/vrt

/nay* rrr&rTAo/sAscAT?.

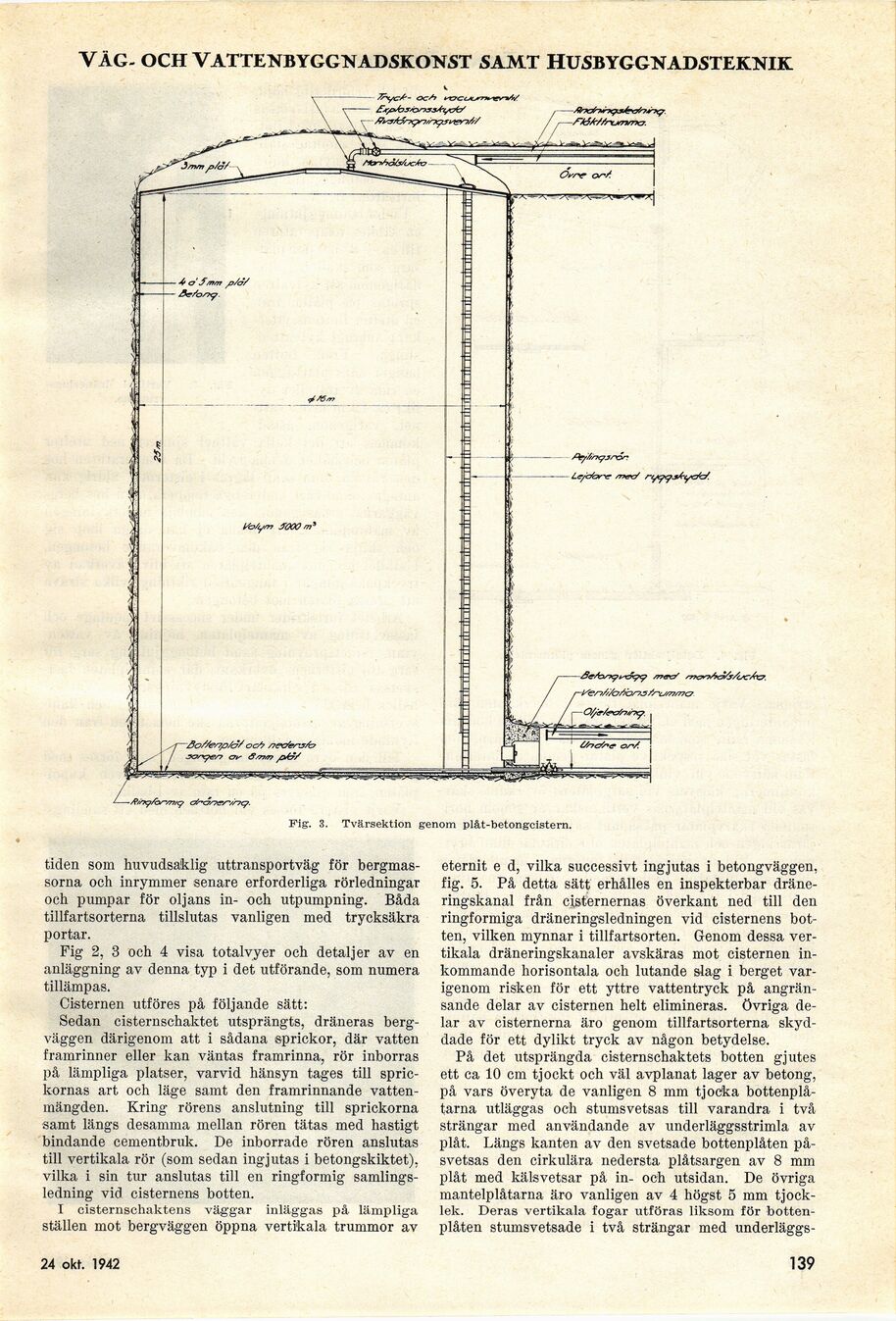

Fig. 3. Tvärsektion genom plåt-betongcistern.

tidén som huvudsaklig uttransportväg för
bergmassorna och inrymmer senare erforderliga rörledningar
och pumpar för oljans in- och utpumpning. Båda
tillfartsorterna tillslutas vanligen med trycksäkra
portar.

Fig 2, 3 och 4 visa totalvyer och detaljer av en
anläggning av denna typ i det utförande, som numera
tillämpas.

Cisternen utföres på följande sätt:

Sedan cisternschaktet utsprängts, dräneras
bergväggen därigenom att i sådana sprickor, där vatten
framrinner eller kan väntas framrinna, rör inborras
på lämpliga platser, varvid hänsyn tages till
sprickornas art och läge samt den framrinnande
vattenmängden. Kring rörens anslutning till sprickorna
samt längs desamma mellan rören tätas med hastigt
bindande cementbruk. De inborrade rören anslutas
till vertikala rör (som sedan ingjutas i betongskiktet),
vilka i sin tur anslutas till en ringformig
samlingsledning vid cisternens botten.

I cisternschaktens väggar inläggas på lämpliga
ställen mot bergväggen öppna vertikala trummor av

eternit e d, vilka successivt ingjutas i betongväggen,
fig. 5. På detta sätt erhålles en inspekterbar
dräneringskanal från cisternernas överkant ned till den
ringformiga dräneringsledningen vid cisternens
botten, vilken mynnar i tillfartsorten. Genom dessa
vertikala dräneringskanaler avskäras mot cisternen
inkommande horisontala och lutande slag i berget
varigenom risken för ett yttre vattentryck på
angränsande delar av cisternen helt elimineras. Övriga
delar av cisternerna äro genom tillfartsorterna
skyddade för ett dylikt tryck av någon betydelse.

På det utsprängda cisternschaktets botten gjutes
ett ca 10 cm tjockt och väl avplanat lager av betong,
på vars överyta de vanligen 8 mm tjocka
bottenplåtarna utläggas och stumsvetsas till varandra i två
strängar med användande av underläggsstrimla av
plåt. Längs kanten av den svetsade bottenplåten
påsvetsas den cirkulära nedersta plåtsargen av 8 mm
plåt med kälsvetsar på in- och utsidan. De övriga
mantelplåtarna äro vanligen av 4 högst 5 mm
tjocklek. Deras vertikala fogar utföras liksom för
bottenplåten stumsvetsade i två strängar med underläggs-

22 aug. 1942
