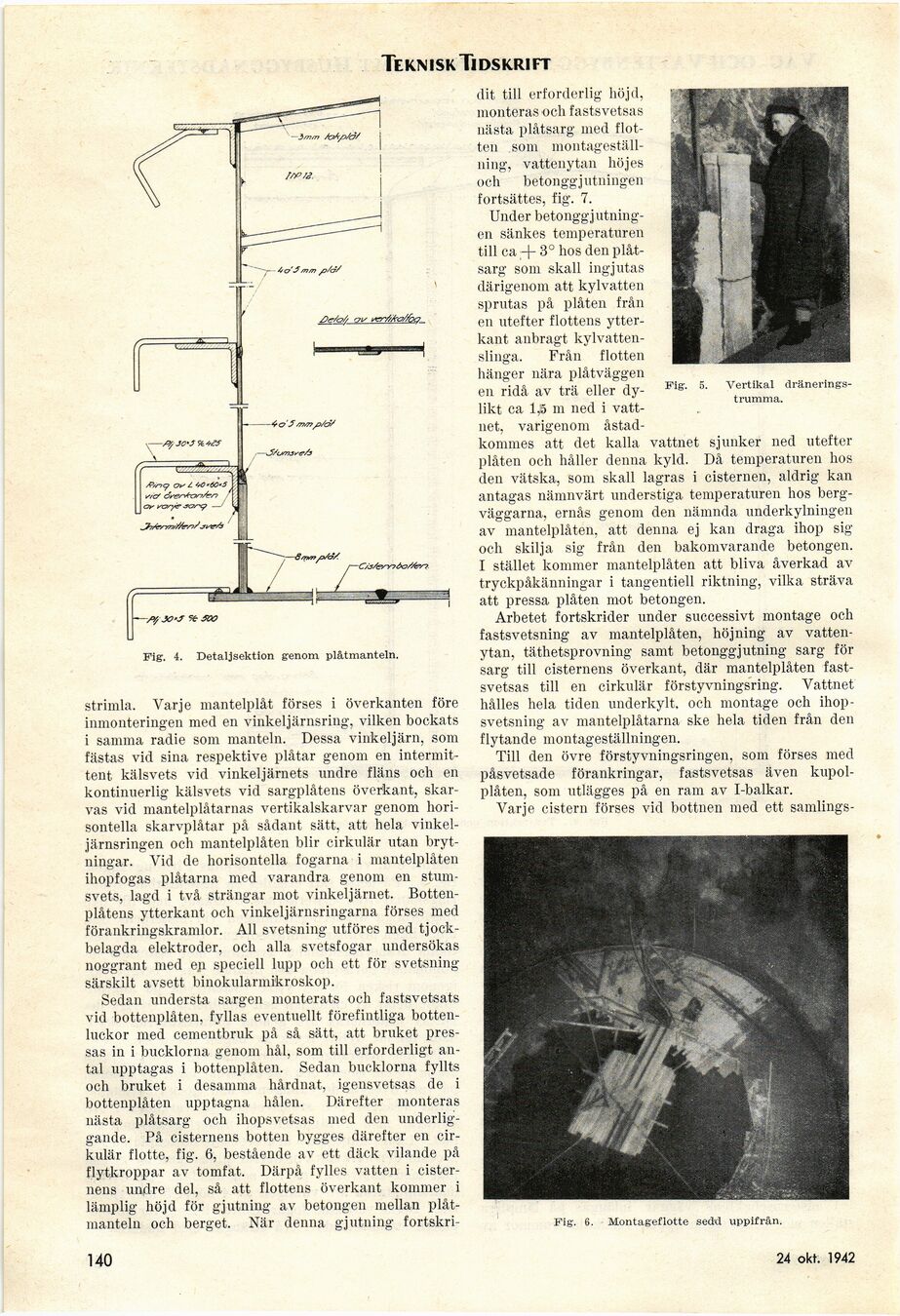

Teknisk Tidskrift

Fig. 4. Detaljsektion genom plåtmanteln.

strimla. Varje mantelplåt förses i överkanten före
inmonteringen med en vinkeljärnsring, vilken bockats
i samma radie som manteln. Dessa vinkel järn, som
fästas vid sina respektive plåtar genom en
intermittent kälsvets vid vinkeljärnets undre fläns och en
kontinuerlig kälsvets vid sargplåtens överkant,
skarvas vid mantelplåtarnas vertikalskarvar genom
horisontella skarvplåtar på sådant sätt, att hela
vinkel-järnsringen och mantelplåten blir cirkulär utan
brytningar. Vid de horisontella fogarna i mantelplåten
ihopfogas plåtarna med varandra genom en
stum-svets, lagd i två strängar mot vinkeljärnet.
Bottenplåtens ytterkant och vinkeljärnsringarna förses med
förankringskramlor. All svetsning utföres med
tjockbelagda elektroder, och alla svetsfogar undersökas
noggrant med ep speciell lupp och ett för
svetsning-särskilt avsett binokularmikroskop.

Sedan understa sargen monterats och fastsvetsats
vid bottenplåten, fyllas eventuellt förefintliga
bottenluckor med cementbruk på så sätt, att bruket
pressas in i bucklorna genom hål, som till erforderligt
antal upptagas i bottenplåten. Sedan bucklorna fyllts
och bruket i desamma hårdnat, igensvetsas de i
bottenplåten upptagna hålen. Därefter monteras
nästa plåtsarg och ihopsvetsas med den
underliggande. På cisternens botten bygges därefter en
cirkulär flotte, fig. 6, bestående av ett däck vilande på
flytkroppar av tomfat. Därpå fylles vatten i
cisternens undre del, så att flottens överkant kommer i
lämplig höjd för gjutning av betongen mellan
plåt-manteln och berget. När denna gjutning fortskri-

Fig. 6. Montageflotte sedd uppifrån.

dit till erforderlig höjd,
monteras och fastsvetsas
nästa plåtsarg med
flotten som
montageställ-ning, vattenytan höjes
och betonggjutningen
fortsattes, fig. 7.

Under
betonggjutningen sänkes temperaturen
till ca3° hos den
plåtsarg som skall ingjutas
därigenom att kylvatten
sprutas på plåten från
en utefter flottens
ytterkant anbragt
kylvattenslinga. Från flotten
hänger nära plåtväggen
en ridå av trä eller
dylikt ca l J5 m ned i
vattnet, varigenom
åstadkommes att det kalla vattnet sjunker ned utefter
plåten och håller denna kyld. Då temperaturen hos
den vätska, som skall lagras i cisternen, aldrig kan
antagas nämnvärt understiga temperaturen hos
bergväggarna, ernås genom den nämnda underkylningen
av mantelplåten, att denna ej kan draga ihop sig
och skilja sig från den bakomvarande betongen.
I stället kommer mantelplåten att bliva åverkad av
tryckpåkänningar i tangentiell riktning, vilka sträva
att pressa plåten mot betongen.

Arbetet fortskrider under successivt montage och
fastsvetsning av mantelplåten, höjning av
vattenytan, täthetsprovning samt betonggjutning sarg för
sarg till cisternens överkant, där mantelplåten
fastsvetsas till en cirkulär förstyvningsring. Vattnet
hålles hela tiden underkylt, och montage och
ihop-svetsning av mantelplåtarna ske hela tiden från den
flytande montageställningen.

Till den övre förstyvningsringen, som förses med
påsvetsade förankringar, fastsvetsas även
kupolplåten, som utlägges på en ram av I-balkar.

Varje cistern förses vid bottnen med ett samlings-

140

22 aug. 1942

Fig. 5. Vertikal
dräneringstrumma.
