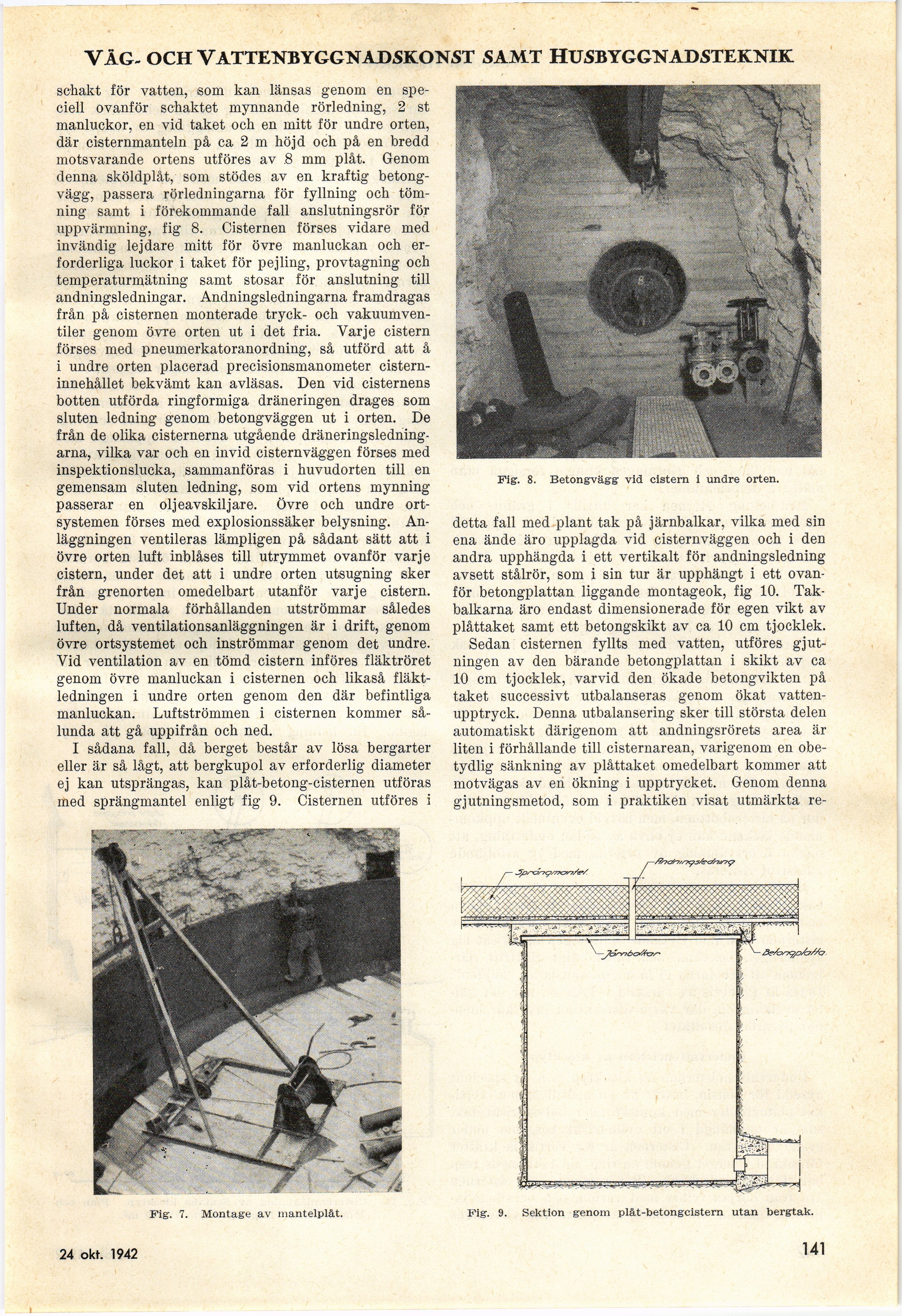

VÄG- OCH VATTENBYGGNADSKONST SAMT HUSBYGGNADSTEKNIK

schakt för vatten, som kan länsas genom en
speciell ovanför schaktet mynnande rörledning, 2 st
manluckor, en vid taket och en mitt för undre orten,
där cisternmanteln på ca 2 m höjd och på en bredd
motsvarande ortens utföres av .8 mm plåt. Genom
denna sköldplåt, som stödes av en kraftig
betongvägg, passera rörledningarna för fyllning och
tömning samt i förekommande fall anslutningsrör för
uppvärmning, fig 8. Cisternen förses vidare med
invändig lejdare mitt för övre manluckan och
erforderliga luckor i taket för pejling, provtagning och
temperaturmätning samt stosar för anslutning till
andningsledningar. Andningsledningarna framdragas
från på cisternen monterade tryck- och
vakuumventiler genom övre orten ut i det fria. Yarje cistern
förses med pneumerkatoranordning, så utförd att å
i undre orten placerad precisionsmanometer
cisterninnehållet bekvämt kan avläsas. Den vid cisternens
botten utförda ringformiga dräneringen drages som
sluten ledning genom betongväggen ut i orten. De
från de olika cisternerna utgående
dräneringsledningarna, vilka var och en invid cisternväggen förses med
inspektionslucka, sammanföras i huvudorten till en
gemensam sluten ledning, som vid ortens mynning
passerar en oljeavskiljare. Övre och undre
ortsystemen förses med explosionssäker belysning.
Anläggningen ventileras lämpligen på sådant sätt att i
övre orten luft inblåses till utrymmet ovanför varje
cistern, under det att i undre orten utsugning sker
från grenorten omedelbart utanför varje cistern.
Under normala förhållanden utströmmar således
luften, då ventilationsanläggningen är i drift, genom
övre ortsystemet och inströmmar genom det undre.
Yid ventilation av en tömd cistern införes fläktröret
genom övre manluckan i cisternen och likaså
fläkt-ledningen i undre orten genom den där befintliga
manluckan. Luftströmmen i cisternen kommer
sålunda att gå uppifrån och ned.

I sådana fall, då berget består av lösa bergarter
eller är så lågt, att bergkupol av erforderlig diameter
ej kan utsprängas, kan plåt-betong-cisternen utföras
med sprängmantel enligt fig 9. Cisternen utföres i

Fig. 7. Montage av mantelplåt.

Fig. 8. Betongvägg vid cistern i undre orten.

detta fall med plant tak på järnbalkar, vilka med sin
ena ände äro upplagda vid cisternväggen och i den
andra upphängda i ett vertikalt för andningsledning
avsett stålrör, som i sin tur är upphängt i ett
ovanför betongplattan liggande montageok, fig 10.
Tak-balkarna äro endast dimensionerade för egen vikt av
plåttaket samt ett betongskikt av ca 10 cm tjocklek.

Sedan cisternen fyllts med vatten, utföres
gjutningen av den bärande betongplattan i skikt av ca
10 cm tjocklek, varvid den ökade betongvikten på
taket successivt utbalanseras genom ökat
vattenupptryck. Denna utbalansering sker till största delen
automatiskt därigenom att andningsrörets area är
liten i förhållande till cisternarean, varigenom en
obetydlig sänkning av plåttaket omedelbart kommer att
motvägas av en ökning i upptrycket. Genom denna
gjutningsmetod, som i praktiken visat utmärkta re-

Fig. 9. Sektion genom plåt-betongcistern utan bergtak.

22 aug. 1942

141
