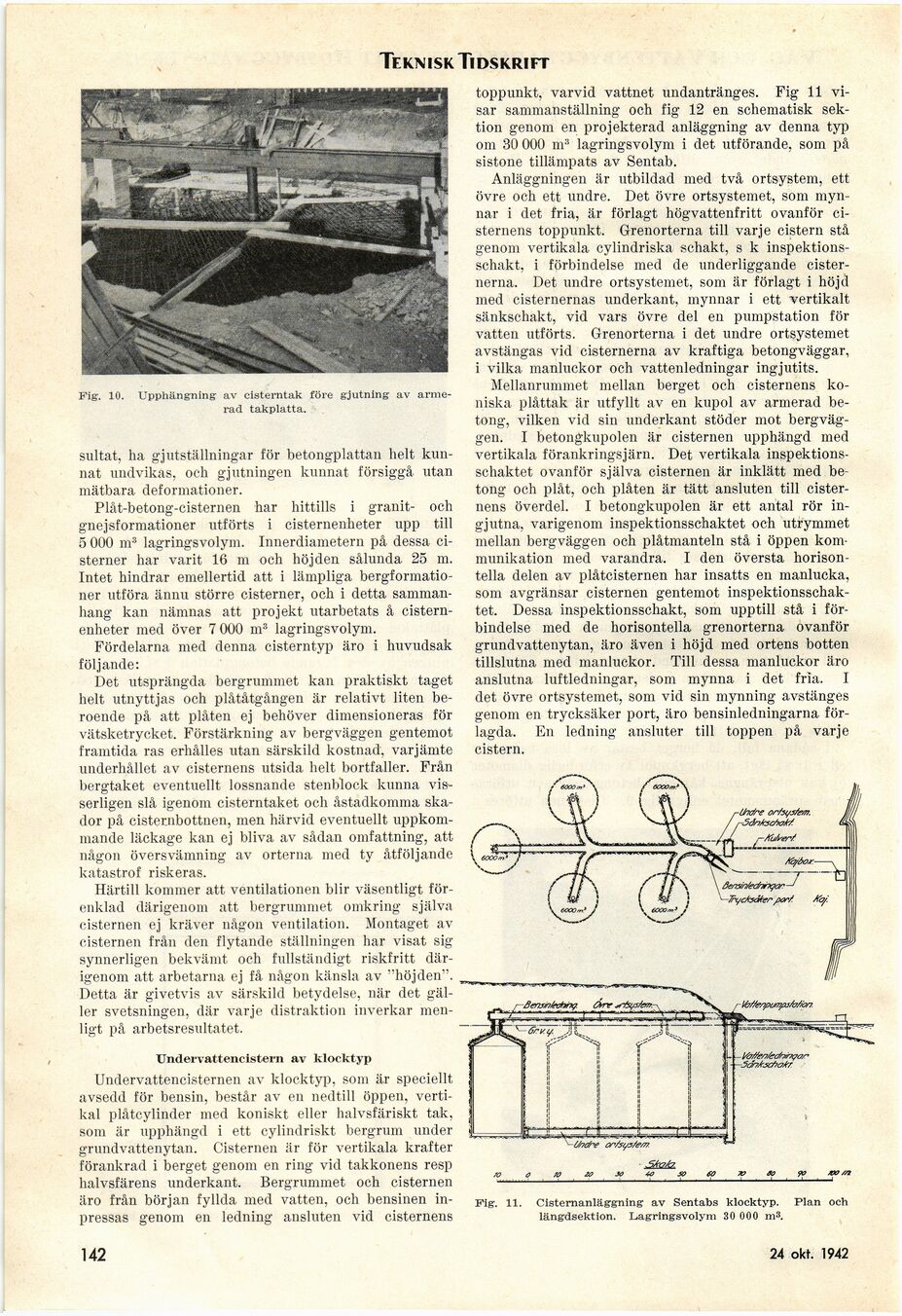

Teknisk Tidskrift

Fig’. 10. Upphängning av cisterntak före gjutning av
armerad takplatta.

sultat, ha gjutställningar för betongplattan helt
kunnat undvikas, och gjutningen kunnat försiggå utan
mätbara deformationer.

Plåt-betong-cisternen har hittills i granit- och
gnejsformationer utförts i cisternenheter upp till
5 000 m3 lagringsvolym. Innerdiametern på dessa
cisterner har varit 16 m och höjden sålunda 25 m.
Intet hindrar emellertid att i lämpliga
bergformationer utföra ännu större cisterner, och i detta
sammanhang kan nämnas att projekt utarbetats å
cistern-enheter med över 7 000 m3 lagringsvolym.

Fördelarna med denna cisterntyp äro i huvudsak
följande:

Det utsprängda bergrummet kan praktiskt taget
helt utnyttjas och plåtåtgången är relativt liten
beroende på att plåten ej behöver dimensioneras för
vätsketrycket. Förstärkning av bergväggen gentemot
framtida ras erhålles utan särskild kostnad, varjämte
underhållet av cisternens utsida helt bortfaller. Från
bergtaket eventuellt lossnande stenblock kunna
visserligen slå igenom cisterntaket och åstadkomma
skador på cister.nbottnen, men härvid eventuellt
uppkommande läckage kan ej bliva av sådan omfattning, att
någon översvämning av orterna med ty åtföljande
katastrof riskeras.

Härtill kommer att ventilationen blir väsentligt
förenklad därigenom att bergrummet omkring själva
cisternen ej kräver någon ventilation. Montaget av
cisternen från den flytande ställningen har visat sig
synnerligen bekvämt och fullständigt riskfritt
därigenom att arbetarna ej få någon känsla av "höjden".
Detta är givetvis av särskild betydelse, när det
gäller svetsningen, där varje distraktion inverkar
menligt på arbetsresultatet.

Undervattencistern av klocktyp

Undervattencisternen av klocktyp, som är speciellt
avsedd för bensin, består av en nedtill öppen,
vertikal plåtcylinder med koniskt eller halvsfäriskt tak,
som är upphängd i ett cylindriskt bergrum under
grundvattenytan. Cisternen är för vertikala krafter
förankrad i berget genom en ring vid takkonens resp
halvsfärens underkant. Bergrummet och cisternen
äro från början fyllda med vatten, och bensinen
inpressas genom en ledning ansluten vid cisternens

toppunkt, varvid vattnet undantränges. Fig 11
visar sammanställning och fig 12 en schematisk
sektion genom en projekterad anläggning av denna typ
om 30 000 m3 lagringsvolym i det utförande, som på
sistone tillämpats av Sentab.

Anläggningen är utbildad med två ortsystem, ett
övre och ett undre. Det övre ortsystemet, som
mynnar i det fria, är förlagt högvattenfritt ovanför
cisternens toppunkt, Grenorterna till varje cistern stå
genom vertikala cylindriska schakt, s k
inspektionsschakt, i förbindelse med de underliggande
cisternerna. Det undre ortsystemet, som är förlagt i höjd
med cisternernas underkant, mynnar i ett vertikalt
sänkschakt, vid vars övre del en pumpstation för
vatten utförts. Grenorterna i det undre ortsystemet
avstängas vid cisternerna av kraftiga betongväggar,
i vilka manluckor och vattenledningar ingjutits.

Mellanrummet mellan berget och cisternens
koniska plåttak är utfyllt av en kupol av armerad
betong, vilken vid sin underkant stöder mot
bergväggen. I betongkupolen är cisternen upphängd med
vertikala förankrings järn. Det vertikala
inspektionsschaktet ovanför själva cisternen är inklätt med
betong och plåt, och plåten är tätt ansluten till
cisternens överdel. I betongkupolen är ett antal rör
ingjutna, varigenom inspektionsschaktet och utrymmet
mellan bergväggen och plåtmanteln stå i öppen
kommunikation med varandra. I den översta
horisontella delen av plåtcisternen har insatts en manlucka,
som avgränsar cisternen gentemot
inspektionsschaktet. Dessa inspektionsschakt, som upptill stå i
förbindelse med de horisontella grenorterna ovanför
grundvattenytan, äro även i höjd med ortens botten
tillslutna med manluckor. Till dessa manluckor äro
anslutna luftledningar, som mynna i det fria. I
det övre ortsystemet, som vid sin mynning avstänges
genom en trycksäker port, äro bensinledningarna
förlagda. En ledning ansluter till toppen på varje
cistern.

Fig. 11. Cisternanläggning av Sentabs klocktyp. Plan och
längdsektion. Lagringsvolym 30 000 m3.
