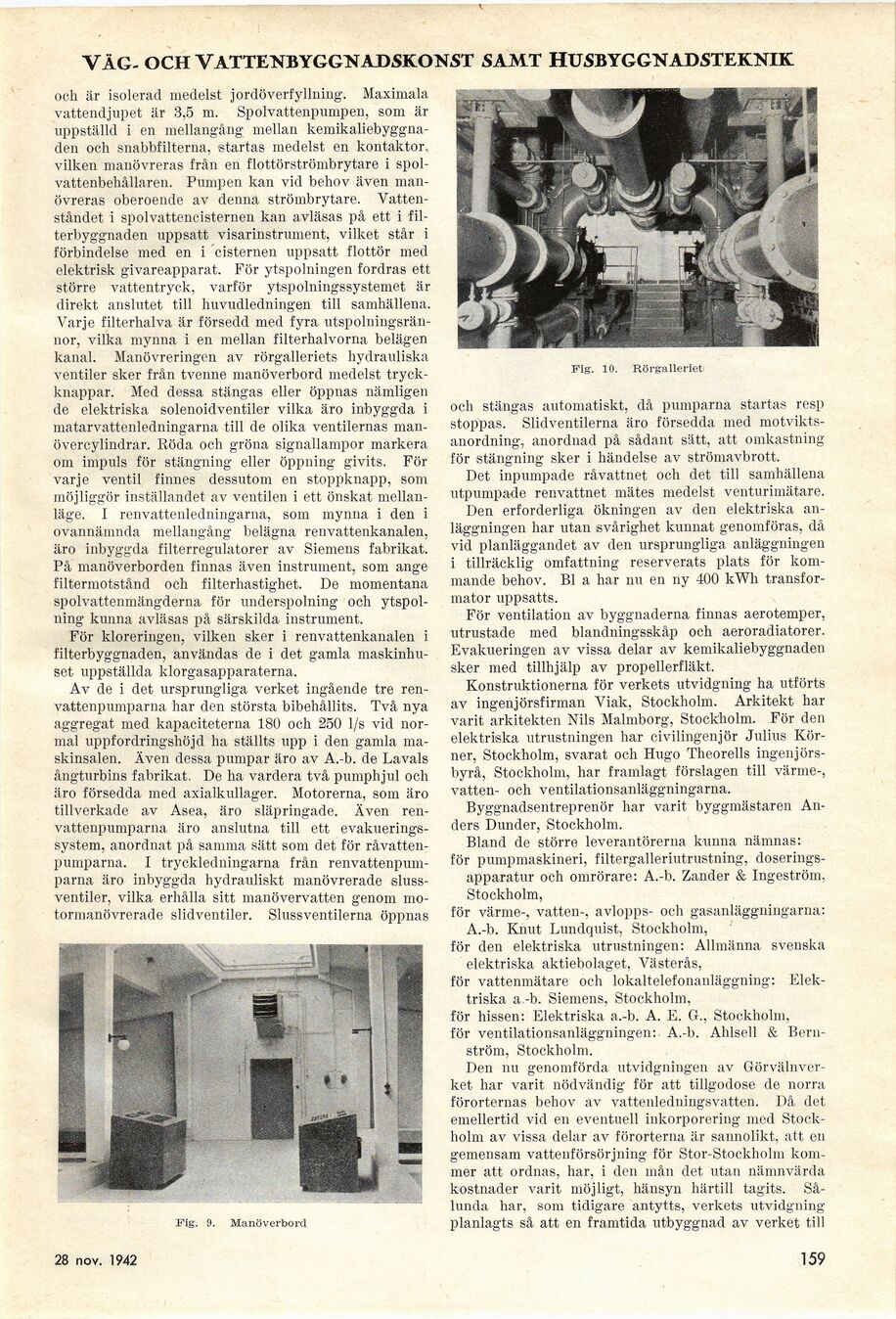

VÄG. OCH VATTENBYGGNADSKONST SAMT HUSBYGGNADSTEKNIK

och är isolerad medelst jordöverfyllning. Maximala
vattendjupet är 3,5 m. Spolvattenpumpen, som är
uppställd i en mellangång mellan
kemikaliebyggnaden och snabbfilterna, startas medelst en kontaktor,
vilken manövreras från en flottörströmbrytare i
spol-vattenbehållaren. Pumpen kan vid behov även
manövreras oberoende av denna strömbrytare.
Vattenståndet i spolvattencisternen kan avläsas på ett i
filterbyggnaden uppsatt visarinstrument, vilket står i
förbindelse med en i cisternen uppsatt flottör med
elektrisk givareapparat. För ytspolningen fordras ett
större vattentryck, varför ytspolningssystemet är
direkt anslutet till huvudledningen till samhällena.
Varje filterhalva är försedd med fyra
utspolningsrän-nor, vilka mynna i en mellan filterhalvorna belägen
kanal. Manövreringen av rörgalleriets hydrauliska
ventiler sker från tvenne manöverbord medelst
tryckknappar. Med dessa stängas eller öppnas nämligen
de elektriska solenoidventiler vilka äro inbyggda i
matarvattenledningarna till de olika ventilernas
manövercylindrar. Röda och gröna signallampor markera
om impuls för stängning eller öppning givits. För
varje ventil finnes dessutom en stoppknapp, som
möjliggör inställandet av ventilen i ett önskat
mellanläge. 1 renvattenledningarna, som mynna i den i
ovannämnda mellangång belägna renvattenkanalen,
äro inbyggda filterregulatorer av Siemens fabrikat.
På manöverborden finnas även instrument, som ånge
filtermotstånd och filterhastighet. De momentana
spolvattenmängderna för underspolning och
ytspol-ning kunna avläsas på särskilda instrument.

För kloreringen, vilken sker i renvattenkanalen i
filterbyggnaden, användas de i det gamla
maskinhuset uppställda klorgasapparaterna.

Av de i det ursprungliga verket ingående tre
renvattenpumparna har den största bibehållits. Två nya
aggregat med kapaciteterna 180 och 250 1/s vid
normal uppfordringshöjd ha ställts upp i den gamla
maskinsalen. Även dessa pumpar äro av A.-b. de Lavals
ångturbins fabrikat. De ha vardera två pumphjul och
äro försedda med axialkullager. Motorerna, som äro
tillverkade av Asea, äro släpringade. Även
renvattenpumparna äro anslutna till ett
evakueringssystem, anordnat på samma sätt som det för
råvattenpumparna. I tryckledningarna från
renvattenpumparna äro inbyggda hydrauliskt manövrerade
sluss-ventiler, vilka erhålla sitt manövervatten genom
mo-tormanövrerade slidventiler. Slussventilerna öppnas

Fig. 9. Manöverbord

Fig. 10. Rörgalleriet

och stängas automatiskt, då pumparna startas resp
stoppas. Slidventilerna äro försedda med
motvikts-anordning, anordnad på sådant sätt, att omkastning
för stängning sker i händelse av strömavbrott.

Det inpumpade råvattnet och det till samhällena
utpumpade renvattnet mätes medelst venturimätare.

Den erforderliga ökningen av den elektriska
anläggningen har utan svårighet kunnat genomföras, då
vid planläggandet av den ursprungliga anläggningen
i tillräcklig omfattning reserverats plats för
kommande behov. Bl a har nu en ny 400 kWh
transformator uppsatts.

För ventilation av byggnaderna finnas aerotemper,
utrustade med blandningsskåp och aeroradiatorer.
Evakueringen av vissa delar av kemikaliebyggnaden
sker med tillhjälp av propellerfläkt.

Konstruktionerna för verkets utvidgning ha utförts
av ingenjörsfirman Viak, Stockholm. Arkitekt har
varit arkitekten Nils Malmborg, Stockholm. För den
elektriska utrustningen har civilingenjör Julius
Körner, Stockholm, svarat och Hugo Theorells
ingenjörs-byrå, Stockholm, har framlagt förslagen till värme-,
vatten- och ventilationsanläggningarna.

Byggnadsentreprenör har varit byggmästaren
Anders Dunder, Stockholm.

Bland de större leverantörerna kunna nämnas:
för pumpmaskineri, filtergalleriutrustning,
doserings-apparatur och omrörare: A.-b. Zander & Ingeström,
Stockholm,

för värme-, vatten-, avlopps- och gasanläggningarna:

A.-b. Knut Lundquist, Stockholm,
för den elektriska utrustningen: Allmänna svenska

elektriska aktiebolaget, Västerås,
för vattenmätare och lokaltelefonanläggning:
Elektriska a -b. Siemens, Stockholm,
för hissen: Elektriska a.-b. A. E. G., Stockholm,
för ventilationsanläggningen: A.-b. Ahlsell &
Bern-ström, Stockholm.

Den nu genomförda utvidgningen av
Görvälnver-ket har varit nödvändig för att tillgodose de norra
förorternas behov av vattenledningsvatten. Då det
emellertid vid en eventuell inkorporering med
Stockholm av vissa delar av förorterna är sannolikt, att en
gemensam vattenförsörjning för Stor-Stockholm
kommer att ordnas, har, i den mån det utan nämnvärda
kostnader varit möjligt, hänsyn härtill tagits.
Sålunda har, som tidigare antytts, verkets utvidgning
planlagts så att en framtida utbyggnad av verket till

28 nov. 1942

159
