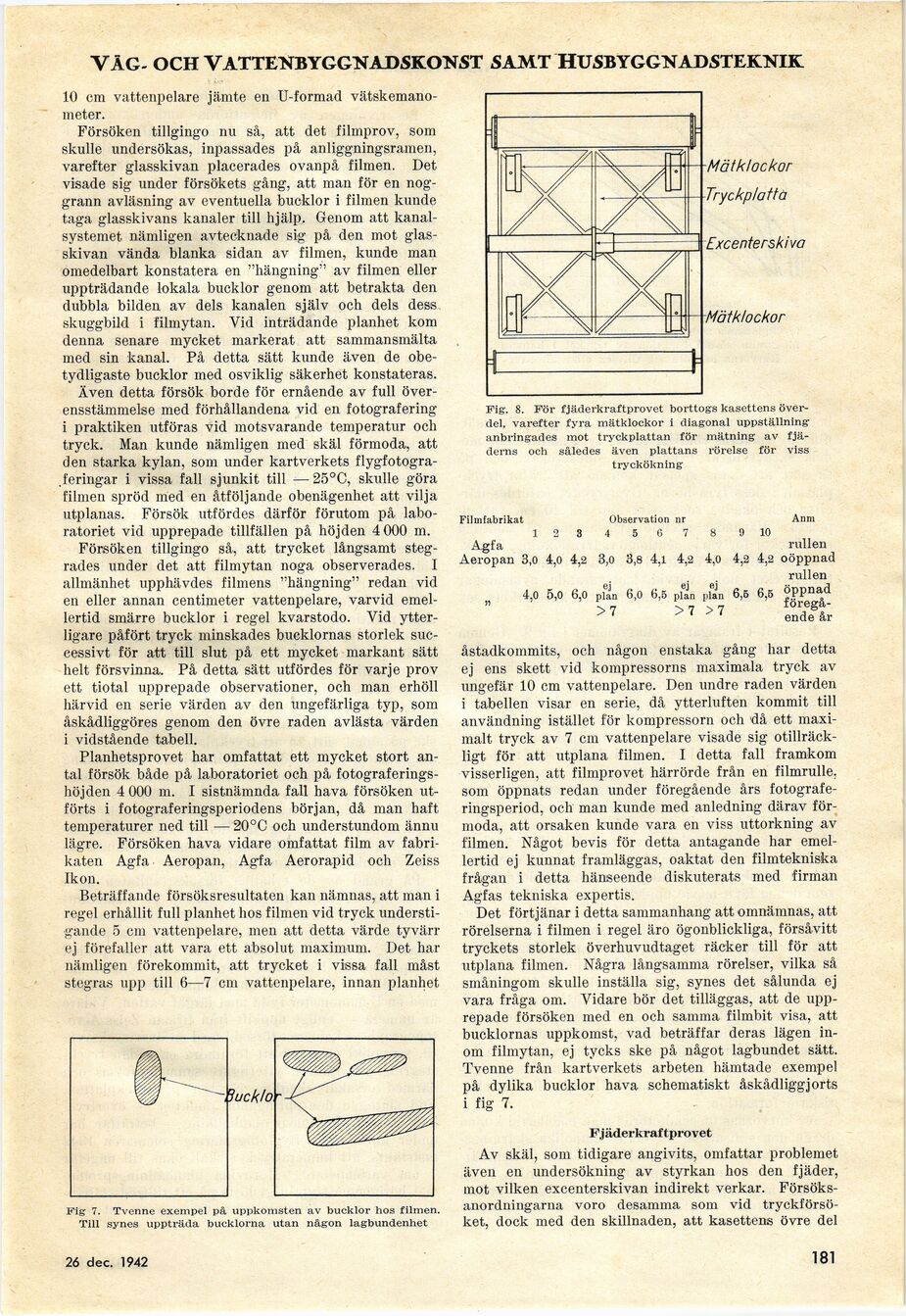

VÄG- OCH VATTENBYGGNADSKONST SAMT HUSBYGGNADSTEKNIK

10 cm vattenpelare jämte en U-formad
vätskemanometer.

Försöken tillgingo nu så, att det filmprov, som
skulle undersökas, inpassades på anliggningsramen,
varefter glasskivan placerades ovanpå filmen. Det
visade sig under försökets gån g, att man för en
noggrann avläsning av eventuella bucklor i filmen kunde
taga glasskivans kanaler till hjälp. Genom att
kanalsystemet nämligen avtecknade sig på den mot
glasskivan vända blanka sidan av filmen, kunde man
omedelbart konstatera en "hängning" av filmen eller
uppträdande lokala bucklor genom att betrakta den
dubbla bilden av dels kanalen själv och dels dess
skuggbild i filmytan. Vid inträdande planhet kom
denna senare mycket markerat att sammansmälta
med sin kanal. På detta sätt kunde även de
obetydligaste bucklor med osviklig säkerhet konstateras.

Även detta försök borde för ernående av full
överensstämmelse med förhållandena vid en fotografering
i praktiken utföras vid motsvarande temperatur och
tryck. Man kunde nämligen med skäl förmoda, att
den starka kylan, som under kartverkets
flygfotograferingar i vissa fall sjunkit till — 25°C, skulle göra
filmen spröd med en åtföljande obenägenhet att vilja
utplanas. Försök utfördes därför förutom på
laboratoriet vid upprepade tillfällen på höjden 4 000 m.

Försöken tillgingo Set} Jütit trycket långsamt
stegrades under det att filmytan noga observerades. I
allmänhet upphävdes filmens "hängning" redan vid
en eller annan centimeter vattenpelare, varvid
emellertid smärre bucklor i regel kvarstodo. Vid
ytterligare påfört tryck minskades bucklornas storlek
successivt för att till slut på ett mycket markant sätt
helt försvinna. På detta sätt utfördes för varje prov
ett tiotal upprepade observationer, och man erhöll
härvid en serie värden av den ungefärliga typ, som
åskådliggöres genom den övre raden avlästa värden
i vidstående tabell.

Planhetsprovet har omfattat ett mycket stort
antal försök både på laboratoriet och på
fotograferings-höjden 4 000 m. I sistnämnda fall hava försöken
utförts i fotograferingsperiodens början, då man haft
temperaturer ned till — 20°C och understundom ännu
lägre. Försöken hava vidare omfattat film av
fabrikaten Agfa Aeropan, Agfa Aerorapid och Zeiss
Ikon.

Beträffande försöksresultaten kan nämnas, att man i
regel erhållit full planhet hos filmen vid tryck
understigande 5 cm vattenpelare, men att detta värde tyvärr
ej förefaller att vara ett absolut maximum. Det har
nämligen förekommit, att trycket i vissa fall måst
stegras upp till 6—7 cm vattenpelare, innan planhet

3uck!o

Mätklockor
Tryckplatta

Excenterskiva

Mätklockor

Fig’. 8. För fjäderkraftprovet borttogs kasettens
överdel, varefter fyra mätklockor i diagonal uppställning
anbringades mot tryekplattan för mätning av
fjäderns och således även plattans rörelse för viss
tryckökning

Filmfabrikat

Ann

Observation nr
123 4 5 6 7 8 9 10
Agfa rullen

Aeropan 3,0 4,0 4,2 3,0 3,8 4,1 4,2 4,0 4,2 4,2 oöppnad

rullen
6,5 öppnad [-föregående-]
{+föregå-
ende+} år

4,0 5,0 6,0 plan 6,0 6,5 plan plan

>7

>7 >7

Fig 7. Tvenne exempel på uppkomsten av bucklor hos filmen.
Till synes uppträda bucklorna utan någon lagbundenhet

åstadkommits, och någon enstaka gång har detta
ej ens skett vid kompressorns maximala tryck av
ungefär 10 cm vattenpelare. Den undre raden värden
i tabellen visar en serie, då ytterluften kommit till
användning istället för kompressorn och då ett
maximalt tryck av 7 cm vattenpelare visade sig
otillräckligt för att utplana filmen. I detta fall framkom
visserligen, att filmprovet härrörde från en filmrulle,
som öppnats redan under föregående års
fotograferingsperiod, och man kunde med anledning därav
förmoda, att orsaken kunde vara en viss uttorkning av
filmen. Något bevis för detta antagande har
emellertid ej kunnat framläggas, oaktat den filmtekniska
frågan i detta hänseende diskuterats med firman
Agfas tekniska expertis.

Det förtjänar i detta sammanhang att omnämnas, att
rörelserna i filmen i regel äro ögonblickliga, försåvitt
tryckets storlek överhuvudtaget räcker till för att
utplana filmen. Några långsamma rörelser, vilka så
småningom skulle inställa sig, synes det sålunda ej
vara fråga om. Vidare bör det tilläggas, att de
upprepade försöken med en och samma filmbit visa, att
bucklornas uppkomst, vad beträffar deras lägen
inom filmytan, ej tycks ske på något lagbundet sätt.
Tvenne från kartverkets arbeten hämtade exempel
på dylika bucklor hava schematiskt åskådliggjorts
i fig 7.

Fjäderkraftprovet

Av skäl, som tidigare angivits, omfattar problemet
även en undersökning av styrkan hos den fjäder,
mot vilken excenterskivan indirekt verkar.
Försöks-anordningarna voro desamma som vid
tryckförsöket, dock med den skillnaden, att kasettens övre del

22 aug. 1942

181
