Teknisk Tidskri ft

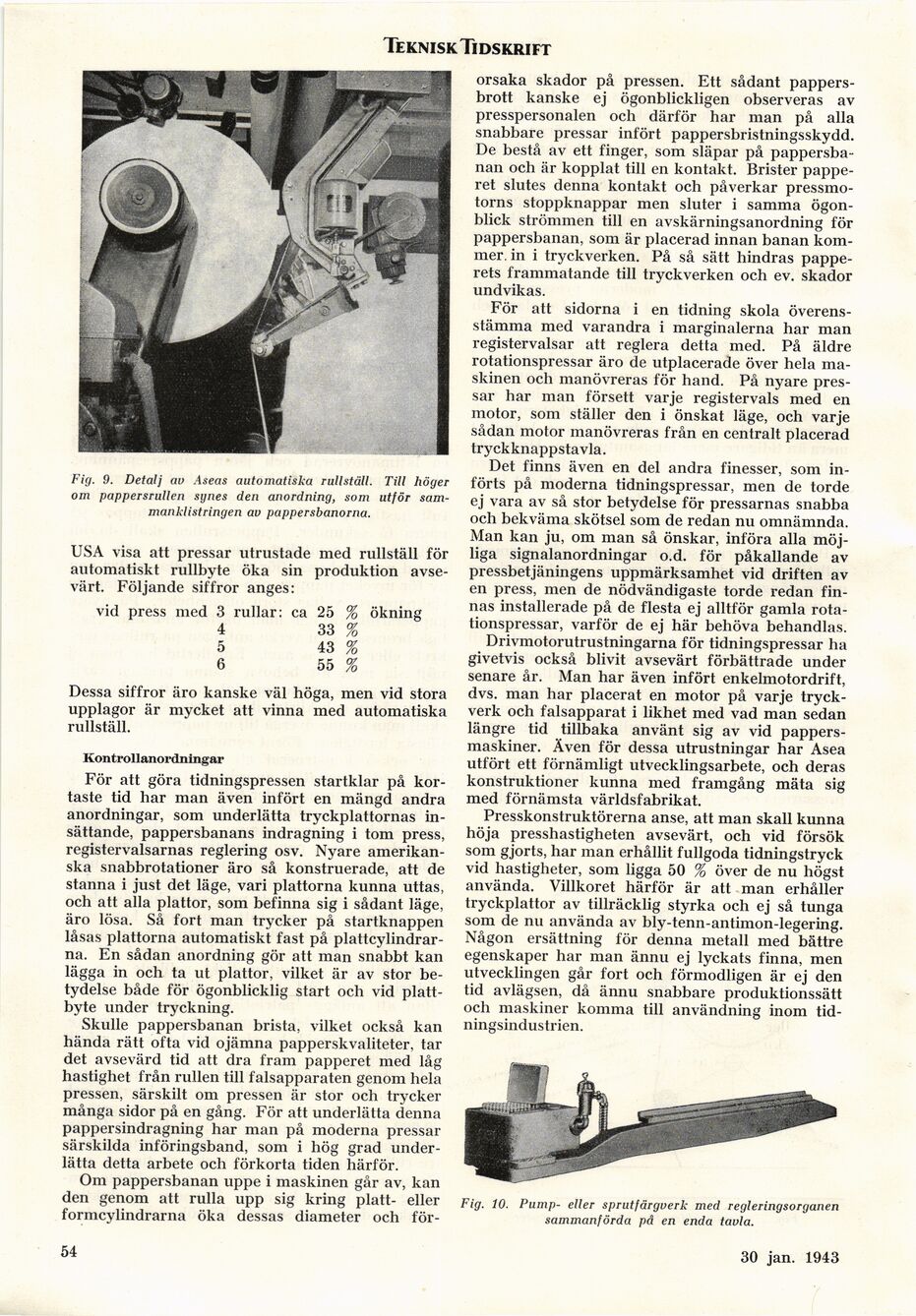

Fig. 9. Detalj av Aseas automatiska rullställ. Till höger
om pappersrullen synes den anordning, som utför
sam-manklistringen av pappersbanorna.
USA visa att pressar utrustade med rullställ för
automatiskt rullbyte öka sin produktion
avsevärt. Följande siffror anges:
vid press med 3 rullar: ca 25 % ökning
4 33 %
5 43 %
6 55 %
Dessa siffror äro kanske väl höga, men vid stora
upplagor är mycket att vinna med automatiska
rullställ.
Kontrollanordningar
För att göra tidningspressen startklar på
kortaste tid har man även infört en mängd andra
anordningar, som underlätta tryckplattornas
insättande, pappersbanans indragning i tom press,
registervalsarnas reglering osv. Nyare
amerikanska snabbrotationer äro så konstruerade, att de
stanna i just det läge, vari plattorna kunna uttas,
och att alla plattor, som befinna sig i sådant läge,
äro lösa. Så fort man trycker på startknappen
låsas plattorna automatiskt fast på
plattcylindrarna. En sådan anordning gör att man snabbt kan
lägga in och ta ut plattor, vilket är av stor
betydelse både för ögonblicklig start och vid
plattbyte under tryckning.
Skulle pappersbanan brista, vilket också kan
hända rätt ofta vid ojämna papperskvaliteter, tar
det avsevärd tid att dra fram papperet med låg
hastighet från rullen till falsapparaten genom hela
pressen, särskilt om pressen är stor och trycker
många sidor på en gång. För att underlätta denna
pappersindragning har man på moderna pressar
särskilda införingsband, som i hög grad
underlätta detta arbete och förkorta tiden härför.
Om pappersbanan uppe i maskinen går av, kan
den genom att rulla upp sig kring platt- eller
formcylindrarna öka dessas diameter och för-
orsaka skador på pressen. Ett sådant
pappersbrott kanske ej ögonblickligen observeras av
presspersonalen och därför har man på alla
snabbare pressar infört pappersbristningsskydd.
De bestå av ett finger, som släpar på
pappersbanan och är kopplat till en kontakt. Brister
papperet slutes denna kontakt och påverkar
pressmotorns stoppknappar men sluter i samma
ögonblick strömmen till en avskärningsanordning för
pappersbanan, som är placerad innan banan
kommer. in i tryckverken. På så sätt hindras
papperets frammatande till tryckverken och ev. skador
undvikas.
För att sidorna i en tidning skola
överensstämma med varandra i marginalerna har man
registervalsar att reglera detta med. På äldre
rotationspressar äro de utplacerade över hela
maskinen och manövreras för hand. På nyare
pressar har man försett varje registervals med en
motor, som ställer den i önskat läge, och varje
sådan motor manövreras från en centralt placerad
tryckknappstavla.
Det finns även en del andra finesser, som
införts på moderna tidningspressar, men de torde
ej vara av så stor betydelse för pressarnas snabba
och bekväma skötsel som de redan nu omnämnda.
Man kan ju, om man så önskar, införa alla
möjliga signalanordningar o.d. för påkallande av
pressbetjäningens uppmärksamhet vid driften av
en press, men de nödvändigaste torde redan
finnas installerade på de flesta ej alltför gamla
rotationspressar, varför de ej här behöva behandlas.
Drivmotorutrustningarna för tidningspressar ha
givetvis också blivit avsevärt förbättrade under
senare år. Man har även infört enkelmotordrift,
dvs. man har placerat en motor på varje
tryckverk och falsapparat i likhet med vad man sedan
längre tid tillbaka använt sig av vid
pappersmaskiner. Även för dessa utrustningar har Asea
utfört ett förnämligt utvecklingsarbete, och deras
konstruktioner kunna med framgång mäta sig
med förnämsta världsfabrikat.
Presskonstruktörerna anse, att man skall kunna
höja presshastigheten avsevärt, och vid försök
som gjorts, har man erhållit fullgoda tidningstryck
vid hastigheter, som ligga 50 % över de nu högst
använda. Villkoret härför är att man erhåller
tryckplattor av tillräcklig styrka och ej så tunga
som de nu använda av bly-tenn-antimon-legering.
Någon ersättning för denna metall med bättre
egenskaper har man ännu ej lyckats finna, men
utvecklingen går fort och förmodligen är ej den
tid avlägsen, då ännu snabbare produktionssätt
och maskiner komma till användning inom
tidningsindustrien.
Fig. 10. Pump- eller sprutfärgverk med regleringsorganen
sammanförda på en enda tavla.
54
30 jan. 1943 54
