Teknisk. Tidskrift

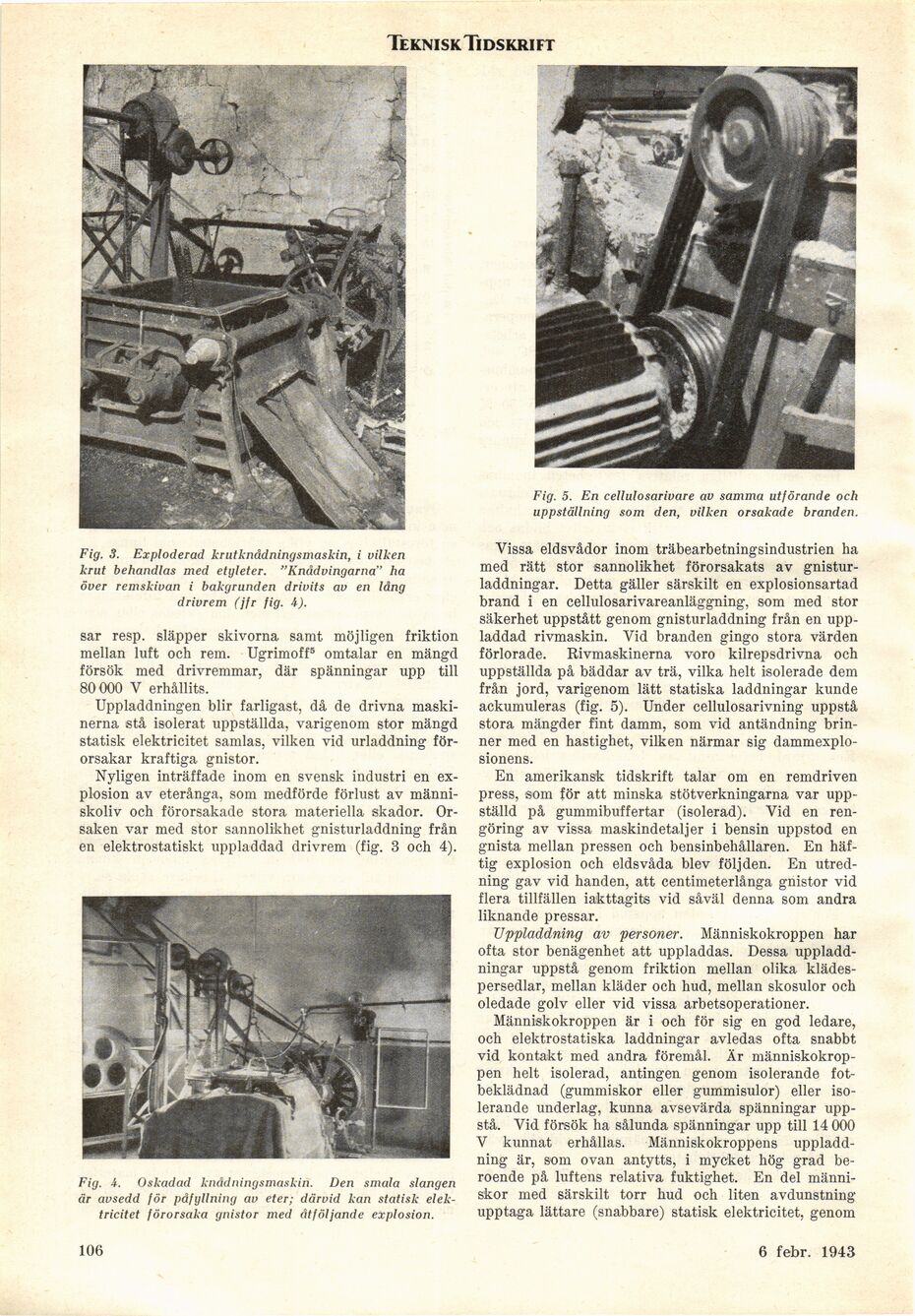

Fig. 3. Exploderad krutknådningsmaskin, i vilken
krut behandlas med etyleter. "Knådvingarna" ha
över remskivan i bakgrunden drivits av en lång
drivrem (jfr fig. i).
sar resp. släpper skivorna samt möjligen friktion
mellan luft och rem. Ugrimoff5 omtalar en mängd
försök med drivremmar, där spänningar upp till
80 000 V erhållits.
Uppladdningen blir farligast, då de drivna
maskinerna stå isolerat uppställda, varigenom stor mängd
statisk elektricitet samlas, vilken vid urladdning
förorsakar kraftiga gnistor.
Nyligen inträffade inom en svensk industri en
explosion av eterånga, som medförde förlust av
människoliv och förorsakade stora materiella skador.
Orsaken var med stor sannolikhet gnisturladdning från
en elektrostatiskt uppladdad drivrem (fig. 3 och 4).
Fig. i. Oskadad knådningsmaskin. Den smala slangen
är avsedd för påfyllning av eter; därvid kan statisk
elektricitet förorsaka gnistor med åtföljande explosion.
Fig. 5. En cellulosarivare av samma utförande och
uppställning som den, vilken orsakade branden.
Vissa eldsvådor inom träbearbetningsindustrien ha
med rätt stor sannolikhet förorsakats av
gnistur-laddningar. Detta gäller särskilt en explosionsartad
brand i en cellulosarivareanläggning, som med stor
säkerhet uppstått genom gnisturladdning från en
uppladdad rivmaskin. Vid branden gingo stora värden
förlorade. Rivmaskinerna voro kilrepsdrivna och
uppställda på bäddar av trä, vilka helt isolerade dem
från jord, varigenom lätt statiska laddningar kunde
ackumuleras (fig. 5). Under cellulosarivning uppstå
stora mängder fint damm, som vid antändning
brinner med en hastighet, vilken närmar sig
dammexplosionens.
En amerikansk tidskrift talar om en remdriven
press, som för att minska stötverkningarna var
uppställd på gummibuffertar (isolerad). Vid en
rengöring av vissa maskindetaljer i bensin uppstod en
gnista mellan pressen och bensinbehållaren. En
häftig explosion och eldsvåda blev följden. En
utredning gav vid handen, att centimeterlånga gnistor vid
flera tillfällen iakttagits vid såväl denna som andra
liknande pressar.
Uppladdning av personer. Människokroppen har
ofta stor benägenhet att uppladdas. Dessa
uppladdningar uppstå genom friktion mellan olika
klädespersedlar, mellan kläder och hud, mellan skosulor och
oledade golv eller vid vissa arbetsoperationer.
Människokroppen är i och för sig en god ledare,
och elektrostatiska laddningar avledas ofta snabbt
vid kontakt med andra föremål. Är
människokroppen helt isolerad, antingen genom isolerande
fotbeklädnad (gummiskor eller gummisulor) eller
isolerande underlag, kunna avsevärda spänningar
uppstå. Vid försök ha sålunda spänningar upp till 14 000
V kunnat erhållas. Människokroppens
uppladdning är, som ovan antytts, i mycket hög grad
beroende på luftens relativa fuktighet. En del
människor med särskilt torr hud och liten avdunstning
upptaga lättare (snabbare) statisk elektricitet, genom
106
