Teknisk Tidskrift
/?» =
ß’-Ab
0,04n
ß’-Ab
Förhållandena då berggrottan är försedd med
innerbijggnad diskuteras i samband med
uppvärmda skyddsrum.
Skyddsrum med uppvärmningsanordning
Ingen tillförsel av fuktighet i rummets inre.
Om bergtunneln saknar innerbyggnad och
uppvärmes med varmluftsbatteri med
cirkulations-fläkt är ekv. 4 giltig för beräkningar av luftens
övertemperatur relativt bergväggen. Vidare är
vattenångans partialtryck i rumsluften
tillnärmelsevis lika med mättningstrycket vid
bergväggstemperaturen, dvs. p0 = Pmitb) och
_L
100
ekv. 4, 6 och 13 ge
/
100
Pm (tb)
Pm (to)
Pm (th)
(13)

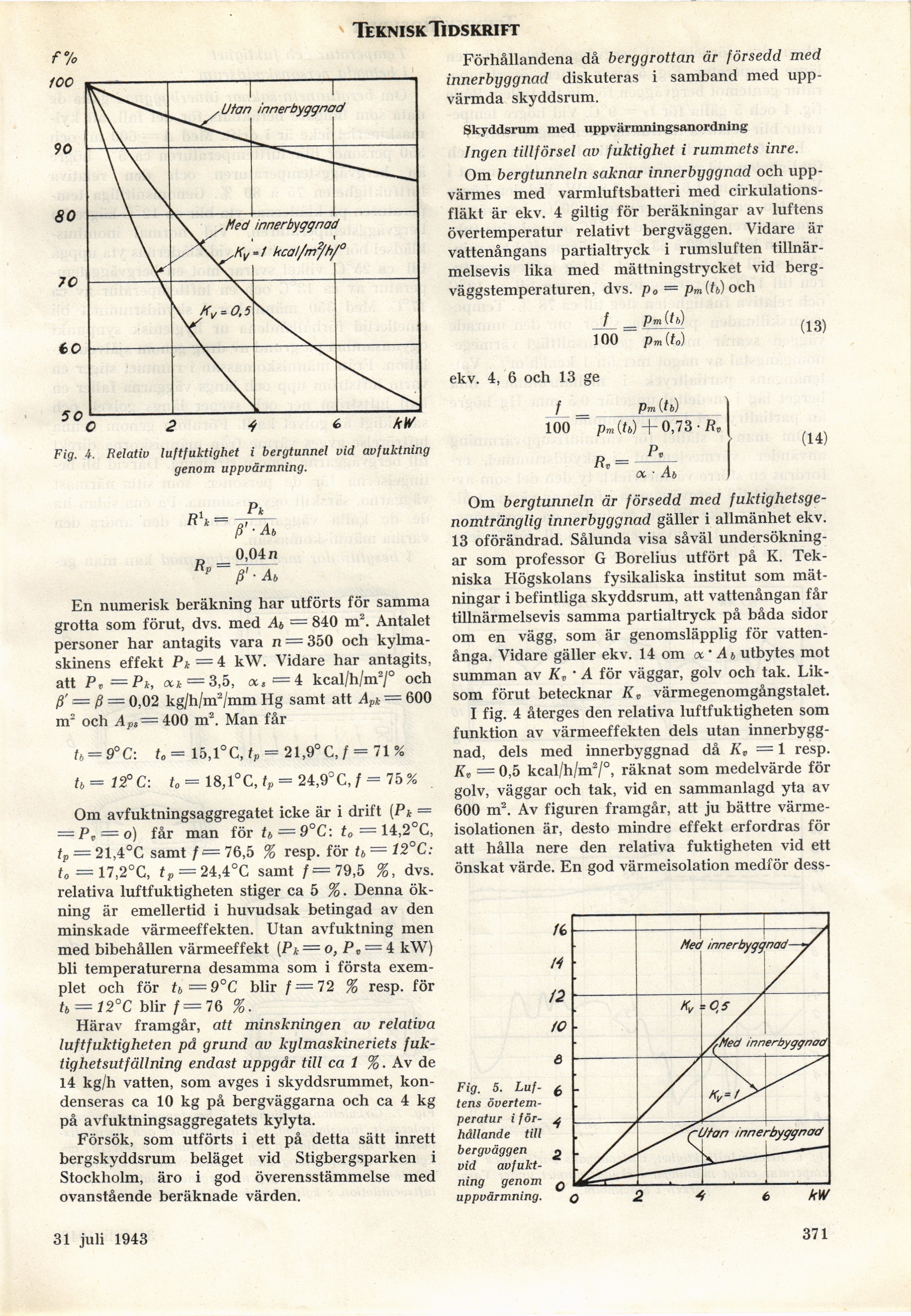

Fig. 4. Relativ luftfuktighet i bergtunnel vid avfuktning
genom uppvärmning.
Pk
Pm(th) + 0,73 • Rv
Pr
ot ■ At,
R.=
(14)
En numerisk beräkning har utförts för samma
grotta som förut, dvs. med At — 840 m2. Antalet
personer har antagits vara n = 350 och
kylmaskiner effekt Pk= 4 kW. Vidare har antagits,
att P„=P*, ott =3,5, ott =4: kcal/h/m2/0 och
ß’ = ß — 0,02 kg/h/nr/mm Hg samt att Avi — 600
nr och Aps= 400 m2. Man får
tb = 9°C: to = 15,1°C, tp = 21,9°C, / = 71 %
tb =12° C: to = 18,1°C, tp — 24,9°C, / = 75 %
Om avfuktningsaggregatet icke är i drift (P* =
= P„ = o) får man för tb = 9°C: t0 = 14,2°C,
tp — 21,4°C samt /= 76,5 % resp. för tb = 12°C:
to— 17,2°C, tp = 24,4°C samt /= 79,5 dvs.
relativa luftfuktigheten stiger ca 5 %. Denna
ökning är emellertid i huvudsak betingad av den
minskade värmeeffekten. Utan avfuktning men
med bibehållen värmeeffekt (P* = o, P„ = 4 kW)
bli temperaturerna desamma som i första
exemplet och för t b = 9° C blir / = 72 % resp. för
tb — 12°C blir / = 76 %.
Härav framgår, att minskningen av relativa
luftfuktigheten på grund av kylmaskineriets
fuk-tighetsutfällning endast uppgår till ca 1 %. Av de
14 kg/h vatten, som avges i skyddsrummet,
kondenseras ca 10 kg på bergväggarna och ca 4 kg
på avfuktningsaggregatets kylyta.
Försök, som utförts i ett på detta sätt inrett
bergskyddsrum beläget vid Stigbergsparken i
Stockholm, äro i god överensstämmelse med
ovanstående beräknade värden.
Om bergtunneln år försedd med
fuktighetsge-nomtränglig innerbyggnad gäller i allmänhet ekv.
13 oförändrad. Sålunda visa såväl
undersökningar som professor G Borelius utfört på K.
Tekniska Högskolans fysikaliska institut som
mätningar i befintliga skyddsrum, att vattenångan får
tillnärmelsevis samma partialtryck på båda sidor
om en vägg, som är genomsläpplig för
vattenånga. Vidare gäller ekv. 14 om ot’ Ab utbytes mot
summan av Kv • A för väggar, golv och tak.
Liksom förut betecknar Kt värmegenomgångstalet.
I fig. 4 återges den relativa luftfuktigheten som
funktion av värmeeffekten dels utan
innerbyggnad, dels med innerbyggnad då Kv — 1 resp.
K„ = 0,5 kcal/h/m2/0, räknat som medelvärde för
golv, väggar och tak, vid en sammanlagd yta av
600 m2. Av figuren framgår, att ju bättre
värme-isolationen är, desto mindre effekt erfordras för
att hålla nere den relativa fuktigheten vid ett
önskat värde. En god värmeisolation medför dess-
Fig. 5.
Luftens övertemperatur i
förhållande till
bergväggen
vid
avfuktning genom
uppvärmning.
31 juli 1943
371
