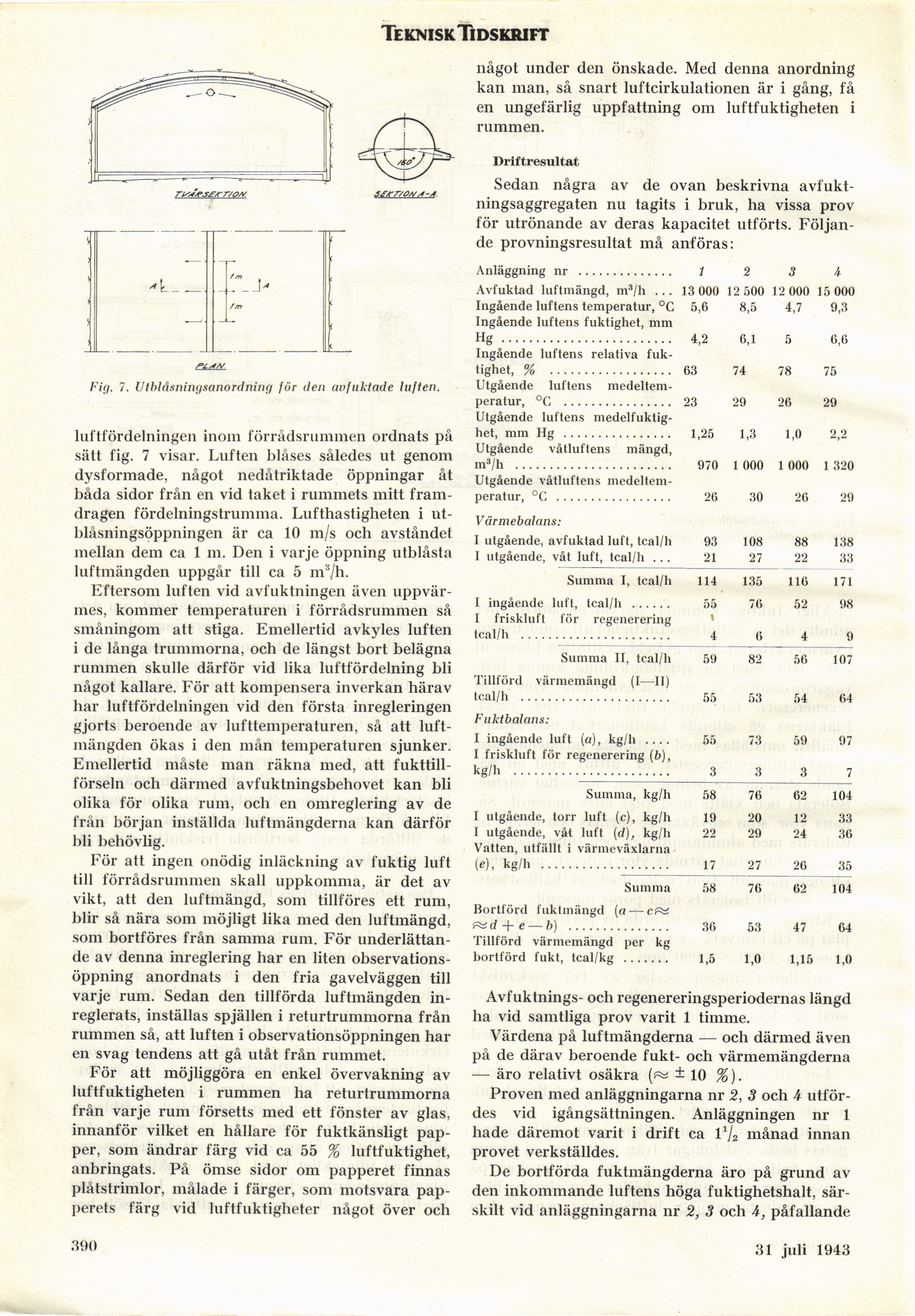

Teknisk Tidskrift
Fig. 7. Utbldsningsanordning för den avfuktade luften.
luftfördelningen inom förrådsrummen ordnats på
sätt fig. 7 visar. Luften blåses således ut genom
dysformade, något nedåtriktade öppningar åt
båda sidor från en vid taket i rummets mitt
framdragen fördelningstrumma. Lufthastigheten i
ut-blåsningsöppningen är ca 10 m/s och avståndet
mellan dem ca 1 m. Den i varje öppning utblåsta
luftmängden uppgår till ca 5 m3/h.
Eftersom luften vid avfuktningen även
uppvärmes, kommer temperaturen i förrådsrummen så
småningom att stiga. Emellertid avkyles luften
i de långa trummorna, och de längst bort belägna
rummen skulle därför vid lika luftfördelning bli
något kallare. För att kompensera inverkan härav
har luftfördelningen vid den första inregleringen
gjorts beroende av lufttemperaturen, så att
luftmängden ökas i den mån temperaturen sjunker.
Emellertid måste man räkna med, att
fukttillförseln och därmed avfuktningsbehovet kan bli
olika för olika rum, och en omreglering av de
från början inställda luftmängderna kan därför
bli behövlig.
För att ingen onödig inläckning av fuktig luft
till förrådsrummen skall uppkomma, är det av
vikt, att den luftmängd, som tillföres ett rum,
blir så nära som möjligt lika med den luftmängd,
som bortföres från samma rum. För
underlättande av denna inreglering har en liten
observationsöppning anordnats i den fria gavelväggen till
varje rum. Sedan den tillförda luftmängden
inreglerats, inställas spjällen i returtrummorna från
rummen så, att luften i observationsöppningen har
en svag tendens att gå utåt från rummet.
För att möjliggöra en enkel övervakning av
luftfuktigheten i rummen ha returtrummorna
från varje rum försetts med ett fönster av glas,
innanför vilket en hållare för fuktkänsligt
papper, som ändrar färg vid ca 55 % luftfuktighet,
anbringats. På ömse sidor om papperet finnas
plåtstrimlor, målade i färger, som motsvara
papperets färg vid luftfuktigheter något över och
något under den önskade. Med denna anordning
kan man, så snart luftcirkulationen är i gång, få
en ungefärlig uppfattning om luftfuktigheten i
rummen.
Driftresultat
Sedan några av de ovan beskrivna
avfukt-ningsaggregaten nu tagits i bruk, ha vissa prov
för utrönande av deras kapacitet utförts.
Följande provningsresultat må anföras:
Anläggning nr ............................1 2 3 4
Avfuktad luftmängd, m3/h ... 13 000 12 500 12 000 15 000
Ingående luftens temperatur, °C 5,6 8,5 4,7 9,3
Ingående luftens fuktighet, mm
Hg ..................................................4,2 6,1 5 6,6
Ingående luftens relativa
fuktighet, % ....................................63 74 78 75
Utgående luftens
medeltemperatur, °C ................................23 29 26 29
Utgående luftens
medelfuktighet, mm Hg ................................1,25 1,3 1,0 2,2
Utgående våtluflens mängd,
m3/h ..............................................970 1 000 1 000 1 320
Utgående våtluftens
medeltemperatur, °C ..................................26 30 26 29
Värmebalans:
I utgående, avfuktad luft, tcal/h 93 108 88 138
I utgående, våt luft, tcal/h ... 21 27 22 33
Summa I, tcal/h 114 135 116 171
I ingående luft, tcal/h ...... 55 76 52 98
I friskluft för regenerering
tcal/h ...................... 4 6 4 9
Summa II, tcal/h 59 82 56 107
Tillförd värmemängd (I—II)
tcal/h ...................... 55 53 54 64
Fuktbalans:
I ingående luft (a), kg/li ____ 55 73 59 97
I friskluft för regenerering (b),
kg/h ....................... 3 3 3 7
Summa, kg/h 58 76 62 104
I utgående, torr luft (c), kg/h 19 20 12 33
I utgående, våt luft (ef), kg/li 22 29 24 36
Vatten, utfällt i värmeväxlarna
(e), kg/h ......................................17 27 26 35
Summa 58 76 62 104
Bortförd fuktmängd (a — crä
æd + e — b) ..............................36 53 47 64
Tillförd värmemängd per kg
bortförd fukt, tcal/kg ..............1,5 1,0 1,15 1,0
Avfuktnings- och regenereringsperiodernas längd
ha vid samtliga prov varit 1 timme.
Värdena på luftmängderna — och därmed även
på de därav beroende fukt- och värmemängderna
— äro relativt osäkra (æ ± 10 %).
Proven med anläggningarna nr 2, 3 och 4
utfördes vid igångsättningen. Anläggningen nr 1
hade däremot varit i drift ca 1 l2 månad innan
provet verkställdes.
De bortförda fuktmängderna äro på grund av
den inkommande luftens höga fuktighetshalt,
särskilt vid anläggningarna nr 2, 3 och A, påfallande
390
31 juli 1943
