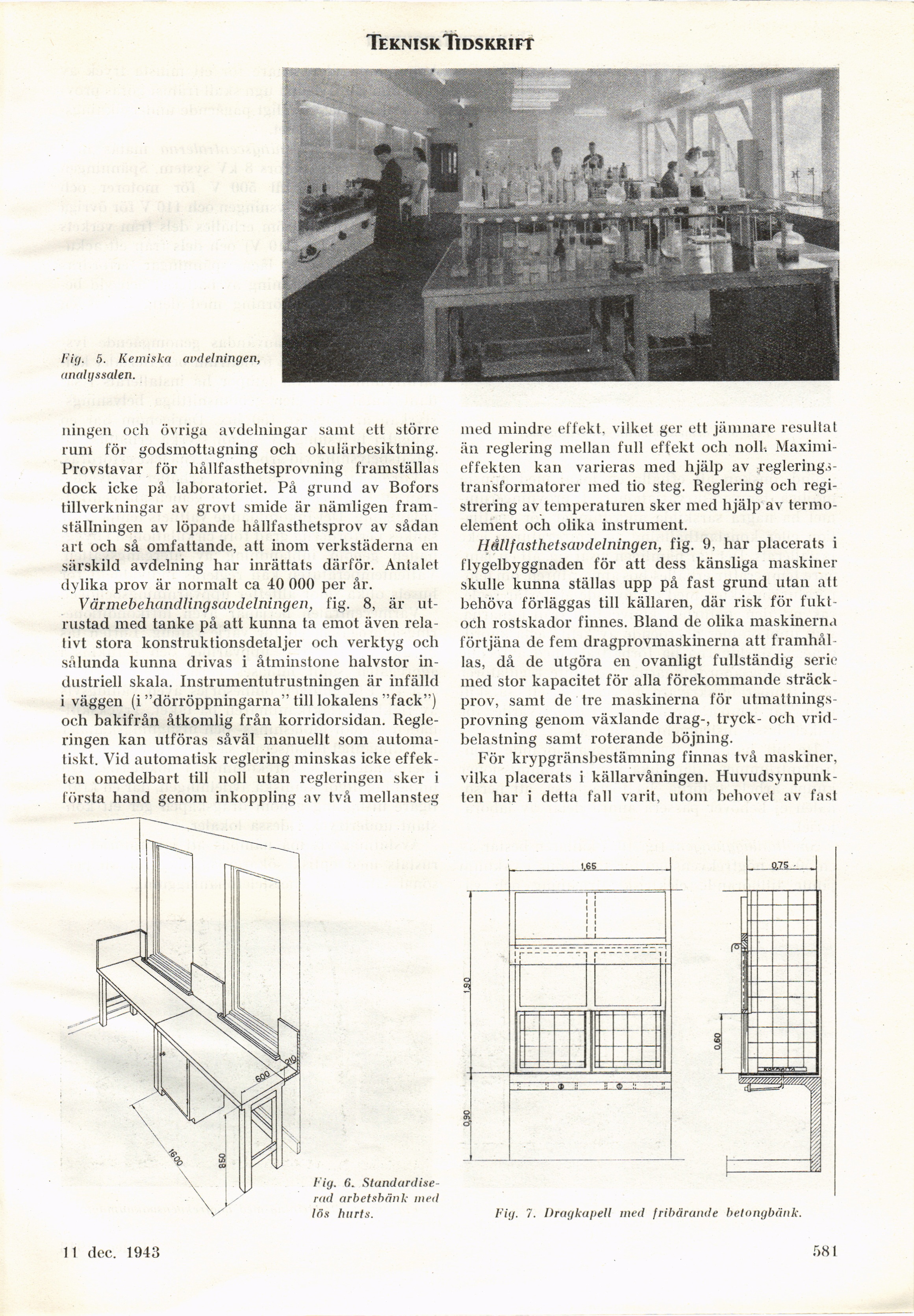

Teknisk Tidskrift
Fig. 5. Kemiska avdelningen,
analyssalen.
ningen och övriga avdelningar samt ett större
rum för godsmottagning och okulärbesiktning.
Provstavar för hållfasthetsprovning framställas
dock icke på laboratoriet. På grund av Bofors
tillverkningar av grovt smide är nämligen
framställningen av löpande hållfasthetsprov av sådan
art och så omfattande, att inom verkstäderna en
särskild avdelning har inrättats därför. Antalet
dylika prov är normalt ca 40 000 per år.
Värmebehandlingsavdelningen, fig. 8, är
utrustad med tanke på att kunna ta emot även
relativt stora konstruktionsdetaljer och verktyg och
sålunda kunna drivas i åtminstone halvstor
industriell skala. Instrumentutrustningen är infälld
i väggen (i "dörröppningarna" till lokalens "fack")
och bakifrån åtkomlig från korridorsidan.
Regleringen kan utföras såväl manuellt som
automatiskt. Vid automatisk reglering minskas icke
effekten omedelbart till noll utan regleringen sker i
första hand genom inkoppling av två mellansteg
med mindre effekt, vilket ger ett jämnare resultat
än reglering mellan full effekt och noll-.
Maximieffekten kan varieras med hjälp av
reglerings-transformatorer med tio steg. Reglering och
registrering av temperaturen sker med hjälp av
termoelement och olika instrument.
Ilållfasthetsavdelningeri, fig. 9, har placerats i
flygelbyggnaden för att dess känsliga maskiner
skulle kunna ställas upp på fast grund utan att
behöva förläggas till källaren, där risk för
fukt-ocli rostskador finnes. Bland de olika maskinerna
förtjäna de fem dragprovmaskinerna att
framhållas, då de utgöra en ovanligt fullständig serie
med stor kapacitet för alla förekommande
sträckprov, samt de tre maskinerna för
utmattnings-provning genom växlande drag-, tryck- och
vrid-belastning samt roterande böjning.
För krypgränsbestämning finnas två maskiner,
vilka placerats i källarvåningen.
Huvudsynpunkten har i detta fall varit, utom behovet av fast
«11 dec. 1943
581
Fig. 6.
Standardiserad arbetsbänk med
lös hurts.
Fig. 7. Dragkapell med fribärande betongbänk.
