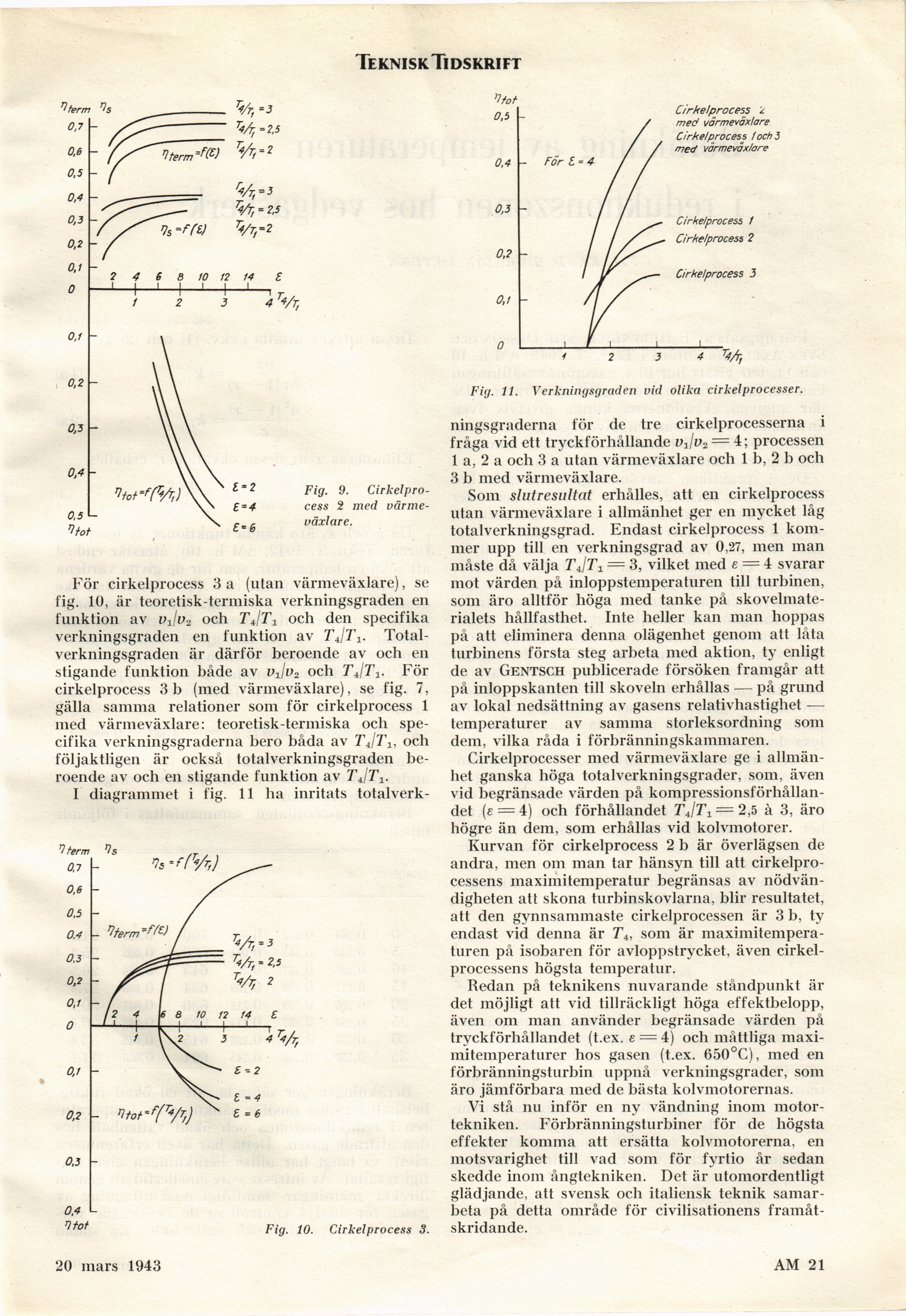

Teknisk Tidskrift
Fig. 9.
Cirkelprocess 2 med
värmeväxlare.
För cirkelprocess 3 a (utan värmeväxlare), se
fig. 10, är teoretisk-termiska verkningsgraden en
funktion av och TjTx och den specifika
verkningsgraden en funktion av
TjTTotalverkningsgraden är därför beroende av och en
stigande funktion både av vjv2 och TjTi. För
cirkelprocess 3b (med värmeväxlare), se fig. 7,
gälla samma relationer som för cirkelprocess 1
med värmeväxlare: teoretisk-termiska och
specifika verkningsgraderna bero båda av TjTl5 och
följaktligen är också totalverkningsgraden
beroende av och en stigande funktion av TjTx.
I diagrammet i fig. 11 ha inritats totalverk-
Fig. 10. Cirkelprocess 3.
Fig. 11. Verkningsgraden vid olika cirkelprocesser.
ningsgraderna för de tre cirkelprocesserna i
fråga vid ett tryckförhållande v1\v2 = ±\ processen
1 a, 2 a och 3 a utan värmeväxlare och 1 b, 2 b och
3 b med värmeväxlare.
Som slutresultat erhålles, att en cirkelprocess
utan värmeväxlare i allmänhet ger en mycket låg
totalverkningsgrad. Endast cirkelprocess 1
kommer upp till en verkningsgrad av 0,27, men man
måste då välja TjT1 = 3, vilket med e = 4 svarar
mot värden på inloppstemperaturen till turbinen,
som äro alltför höga med tanke på
skovelmate-rialets hållfasthet. Inte heller kan man hoppas
på att eliminera denna olägenhet genom att låta
turbinens första steg arbeta med aktion, ty enligt
de av Gentsch publicerade försöken framgår att
på inloppskanten till skoveln erhållas — på grund
av lokal nedsättning av gasens relativhastighet —
temperaturer av samma storleksordning som
dem, vilka råda i förbränningskammaren.
Cirkelprocesser med värmeväxlare ge i
allmänhet ganska höga totalverkningsgrader, som, även
vid begränsade värden på
kompressionsförhållandet (e = 4) och förhållandet TjTt = 2,5 à 3, äro
högre än dem, som erhållas vid kolvmotorer.
Kurvan för cirkelprocess 2 b är överlägsen de
andra, men om man tar hänsyn till att
cirkelprocessens maximitemperatur begränsas av
nödvändigheten att skona turbinskovlarna, blir resultatet,
att den gynnsammaste cirkelprocessen är 3 b, ty
endast vid denna är T4, som är
maximitemperaturen på isobaren för avloppstrycket, även
cirkel-processens högsta temperatur.
Redan på teknikens nuvarande ståndpunkt är
det möjligt att vid tillräckligt höga effektbelopp,
även om man använder begränsade värden på
tryckförhållandet (t.ex. e = 4) och måttliga
maximitemperaturer hos gasen (t.ex. 650°G), med en
förbränningsturbin uppnå verkningsgrader, som
äro jämförbara med de bästa kolvmotorernas.
Vi stå nu inför en ny vändning inom
motortekniken. Förbränningsturbiner för de högsta
effekter komma att ersätta kolvmotorerna, en
motsvarighet till vad som för fyrtio år sedan
skedde inom ångtekniken. Det är utomordentligt
glädjande, att svensk och italiensk teknik
samarbeta på detta område för civilisationens
framåtskridande.
20 febr. 1943
AM 21
